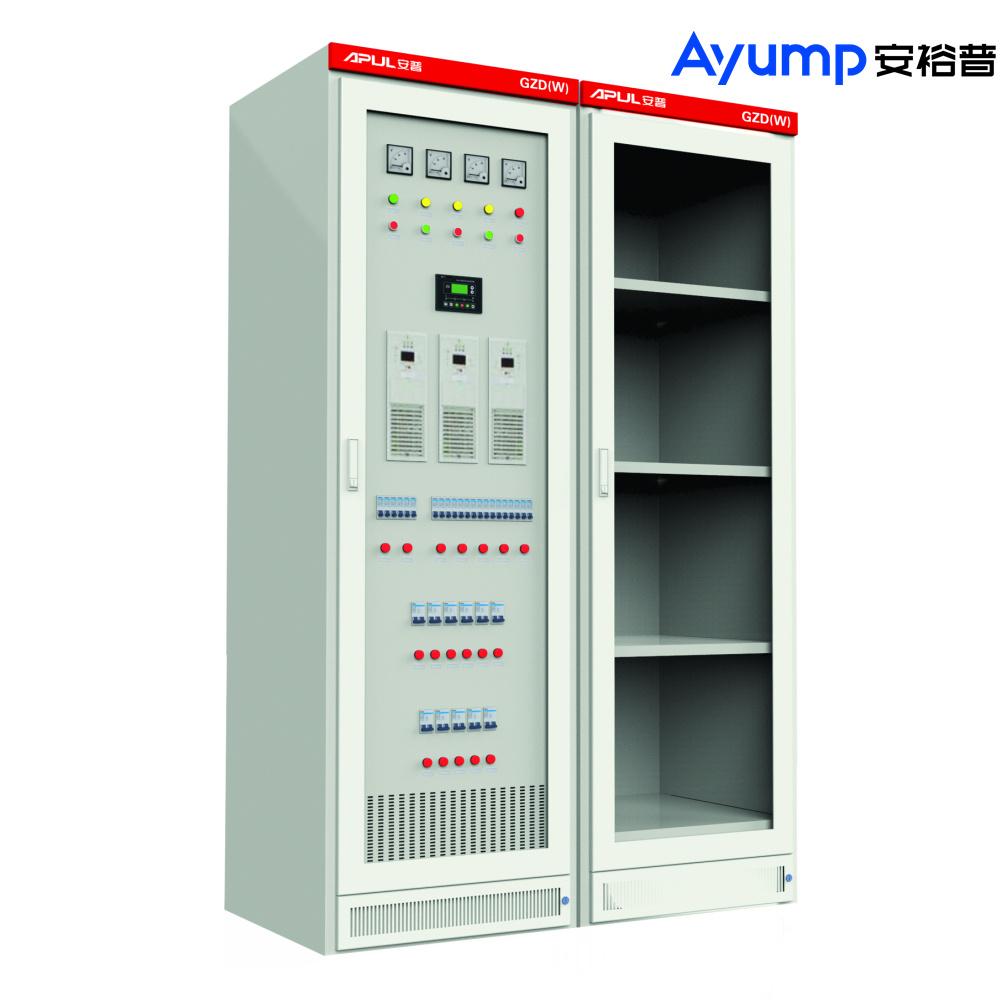

GZD(W)系列(微机控制)直流电源柜

应用

 GZD(W)系列(微机控制）直流电源柜应用于大中小型发电厂和变电站，作为正常运行和事故状态下的高压开关分合闸,继电保护,自动制,事故照明,灯光和音响信号等所需的直流电源；也可应用于冶金,铁道,矿山,石化,邮电,通

讯,医疗卫生,银行,宾馆,高层建筑和计算机网络等行业所需的直流电源；微机控制直流电源柜可用于无人值守,远程集中监控的发电厂,变电站和其他行业的直流电源。

特征

GZDW系列直流屏配有镉镍电池、充电器，配置自动检测报警装置，具有使用寿命长、无污染、输出电阻低、维护方便、大电流冲击下电压稳定、适应性强等优点，高可靠性等，是一种理想的直流操作电源系统，可广泛应用于500kv及以下配电网在发电厂下面。也可用于冶金、矿山、石油、广播电视、机房、地下铁路、高层建筑，作为控制、信号电源、直流电源保护和开关电源断路器的操作机构。

 本产品符合JB/T5777.4-2000《电力系统直流电源设备通用技术条件及安全要求》标准。

正常使用条件

海拔高度：不超过2000m。

环境温度：-5℃＋40℃

湿度条件：不大于90%。（20±5℃时）

注：特殊条件可与本公司协商解决。

主要技术数据

1.输入电源电压：三相交流380V±10%，50Hz±5%。

2.输出直流额定电压V：24,48,60,115,130,230,260

3.输出直流额定电流 A：6,10,12,20,30,40,50 ,60 ,70 ,80,100,130,150, 180,200,260,300,400

4.蓄电池额定容量Ah：10,20,38,40,50,60,65,80,100,150,200,250,300,400,500, 600,800,1000,1200,1500,1600

5.浮充调节范围V:21-28,43-57,54-71,99-130,198-260.

6.均充调节范围V:27-31,54-62,68-78,125-140,250-286.

7.主充调节范围V:21-36,43-70,54-88,99-162,198-324.

8.输出直流电流调节范围：额定值的0~100%。

9.稳压精度：＜±1%。

10.稳流精度：＜±1%。

11..纹波系数：＜1%。

12.整机噪声：＜55dB

13.主变压器温升：＜70℃。

14.工作方式：连续工作

15.防护等级：IP20~IP30。
