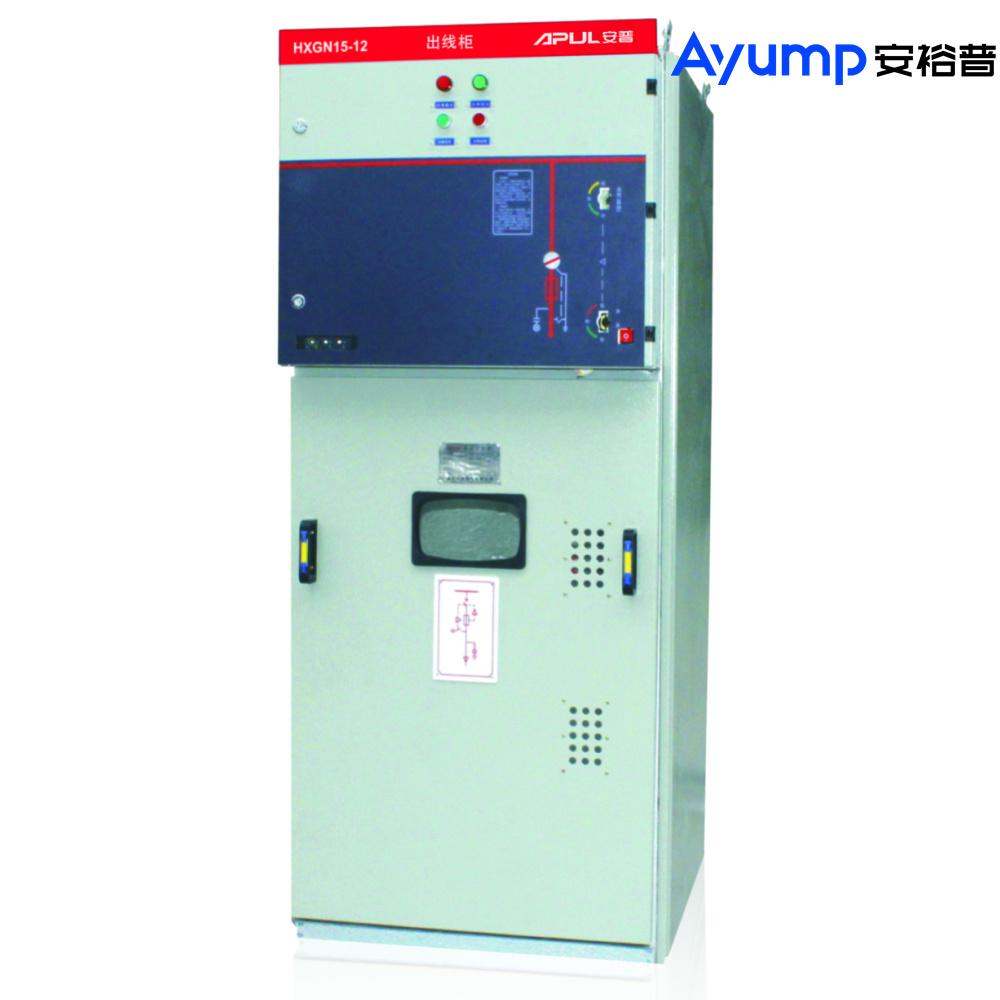

HXGN15-12型单元式环网柜 

应用

HXGN15-12型箱型固定式高压开关柜（简称环网柜）主要用于环网、终端配电网和工业用电设备。起接受、分配电能和保护作用等。也适用于装入箱式变电站。可配装FN12压气式负荷开关、FZN21、FZN25真空负荷开关，方案灵活多变，配套性强。

参数

特点

 1.结构性能特点环网柜的外壳由基本骨架、顶板．面板、板组成讨闭结构．环网柜的顶部为母线室，母线室的前面为仪表室，两室之间用钢板隔开,柜的上部为负荷开关室，中下部为电缆进出线和其它元件室。环网柜的主要设备有真空负荷开关．隔离开关（或带熔断器隔离刀闸),接地开关．避雷器,操作机构，联锁机构及测量．计量回路等组成·

环网柜配用FN25-12型高压真空负荷开关，用真空开关开断故障与过载电流，其开关所组成的隔离开关、真空开关、接地开关、柜门之间按一定程序相互联锁，能有效地防止误操作；真空开关柜，配有电动弹簧储能操作机构可实现快速合分闸操作·并可根据用户要求,配装一定的保护继电器·熔断器组合电器柜，熔管带有撞针。短路情况下《撞针撞击跳闸机构，实现快速开断，能有效地保护电器设备·

1. 功能单元环网柜主要配装FN25-12D二工位真空负荷开关．主要方案为进线柜和出线柜·

1)进线柜方案柜内配装一台FN25-12D二工位真空负荷开关。柜内还可灵活配装CT.PT.主回路由一台FN2S-12D真空负荷开关配装隔离刀和接地刀控制，可分别达到接通母线,隔离,接地三个工位·

2)出线柜方案柜内配装一台FN25-12D．R二工位真空负荷开关和配有撞击器的熔断器，并在柜内可灵活装配CT、PT和ZnO避雷器，由此可省去计量柜·

3，"五防．闭锁功能

1)送电躁作:只有当柜体门关闭并锁定，操作接地开关到“打开"位置，才能操作负荷开关至合闸位置.

2)停电操作：当负荷开关处于隔离位置，才能关合接地开关，接地开关处于合闸位置时，插入绝缘隔板到位，才能打开柜门·

3)真空灭弧室与隔离刀有可靠的联锁,而隔离刀与接地刀互为联动，并与柜门联锁，绝缘隔板与柜门也有联锁。
