上海人民牌潜污水泵

上海人民牌潜污水泵
型号：50WQ15-15-1.5
品牌：上海人民
原产地：中国
类别：工业设备 / 通用机械 / 泵及真空设备
标签︰人民牌潜水泵 , 上海人民牌潜污泵 , 上海人民潜水电泵
单价： ¥800 / 台
最少订量：1 台
发送查询

产品描述

一、WQ型固定式自动耦合装置潜水排污泵产品简介
WQ型固定耦合式潜水排污泵是排污泵与自动耦合装置相结合，实现配套一体化，本公司在消化、吸收国内外同类产品先进技术的基础上研制成功的，具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有独特功能。
WQ型固定耦合式潜水排污泵系列泵排出水口径为50∽600mm，流量10~7000m3/h,扬程为5∽60m,功率为1.5~315KW,通过固体颗粒直径为20~145mm。

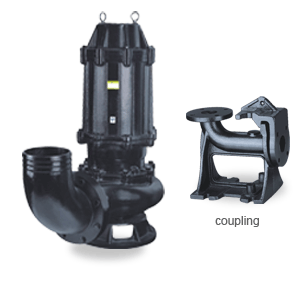

潜水排污泵的自动耦合装置，包括耦合器、耦合法兰、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。采用上述结构，使耦合滑板和耦合底座的耦合接触面被环形密封凹槽密封牢固.　
WQ型固定耦合式潜水排污泵体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制，并备有自动保护装置及控制柜，双导轨自动安装系统等。
　

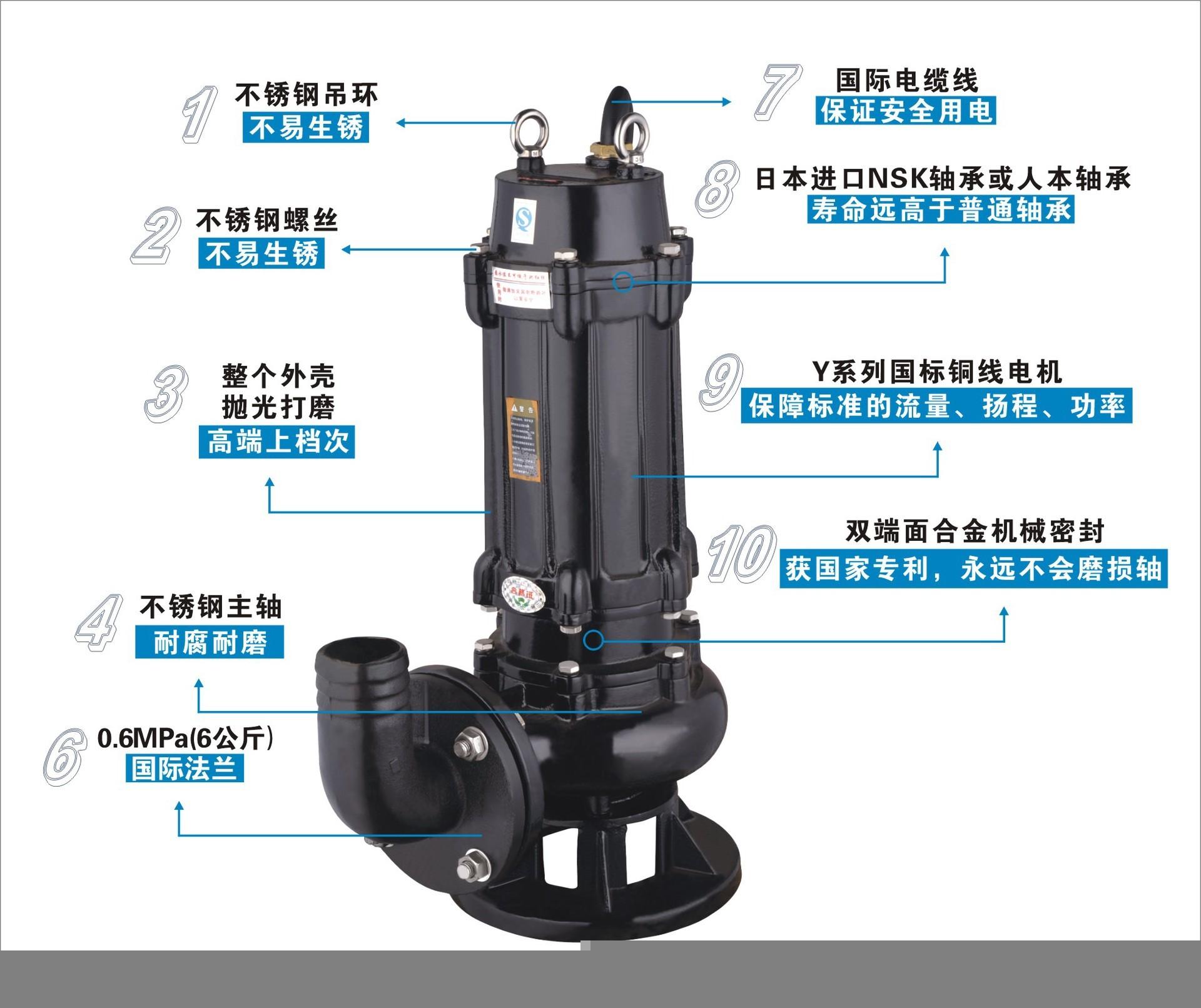

二、WQ型固定式自动耦合装置潜水排污泵产品结构特点
WQ型固定耦合式潜水排污泵结构紧凑，并配合控制柜设置了各种状态显示，保护装置，使得泵运行可靠、安全。
1、独特的电缆密封设计，排除了电缆漏水的隐患。
2、定子采用F级绝缘，装有热保护元件。
3、18.5KW以上泵采用外循环水自动冷却，保证电泵在最低水位状态下安全运行。
4、电机腔下底部装有浮子开关，对电机侧机械密封实施监护。
5、在泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。
6、波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转，可使泵安全连续运行8000小时以上。
7、副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。
8、叶轮设计独特，大流道能够通过长纤维及污物，防缠绕、抗堵塞、过流能力强。
9、叶轮与蜗壳下端之间装有可更换的耐磨套，保持泵以最佳效率运行。
　
三、WQ型固定式自动耦合装置潜水排污泵产品使用条件
1、电机额定电压380V，频率50HZ三相交流电源。
2、输送介质温度不超过60°。
3、输送液体介质PH值为5-9，如有酸碱性，请向本公司联系，选用不锈钢材质。
4、输送介质中固相物容积比在2%以下。
5、输送介质密度小于1.2×103Kg/m3
6、水泵立式作业情况下，液位必须超过整泵的2/3，保证水泵在水中运行，起到水冷却，保护电机作用。

四、WQ型固定式自动耦合装置潜水排污泵产品用途
WQ型固定耦合式潜水排污泵主要用于市政工程、建筑、宾馆、工业、医院、饭店等行业。用于排送带固体及各种长纤维的废水、淤泥、城市生活污水（包括有腐蚀性、侵蚀性介质的场合）。
　
五、WQ型固定式自动耦合装置潜水排污泵型号意义
型号200WQ250-22-30
出水口径-200（mm）
固定耦合式潜水排污泵-WQ
流量-250（m3/h）
扬程-22（m）
功率-30（kw）

六、WQ型固定式自动耦合装置潜水排污泵产品型号规格参数

序号 型　　号 口径 流　量 扬程 功率 耦合
(mm) (m3/h) （L/S） (m) (kw)
1 50WQ20-7-0.75 50 20 5.6 7 0.75 50GAK
2 50WQ10-10-0.75 50 10 2.8 10 0.75 50GAK
3 50WQ8-12-1.1 50 8 2.2 12 1.1 50GAK
3 50WQ6-22-1.5 50 6 1.5 22 1.5 50GAK
4 50WQ15-15-1.5 50 15 4.2 15 1.5 50GAK
5 50WQ20-15-1.5 50 20 5.6 15 1.5 50GAK
6 50WQ25-10-1.5 50 25 6.9 10 1.5 50GAK
6 50WQ9-22-2.2 50 9 2.5 22 2.2 50GAK
7 50WQ15-25-2.2 50 15 4.2 25 2.2 50GAK
8 50WQ27-15-2.2 50 27 7.5 15 2.2 50GAK
8 50WQ15-22-3 50 15 4.2 22 3 50GAK
9 50WQ15-30-3 50 15 4.2 30 3 50GAK
10 50WQ25-20-4 50 25 6.9 20 4 50GAK
10 50WQ25-22-4 50 25 6.9 22 4 50GAK
11 50WQ30-18-4 50 30 8.3 18 4 50GAK
11 50WQ15-32-4 50 15 4.2 32 4 50GAK
12 50WQ25-32-5.5 50 20 5.6 30 5.5 50GAK
12 50WQ20-40-5.5 50 20 5.6 40 5.5 50GAK
13 50WQ20-50-7.5 50 20 5.6 50 7.5 50GAK
14 50WQ30-30-7.5 50 30 8.3 30 7.5 50GAK
15 65WQ25-15-2.2 65 25 6.9 15 2.2 65GAK
16 65WQ40-9-3 65 40 11.1 9 3 65GAK
17 65WQ37-13-3 65 37 10.3 13 3 65GAK
17 65WQ25-20-3 65 25 6.9 20 3 65GAK
18 65WQ25-25-4 64 25 6.9 25 4 65GAK
18 65WQ30-20-4 65 30 8.3 25 4 65GAK
18 65WQ40-15-4 65 40 11.1 15 4 65GAK
19 65WQ25-30-5.5 65 25 6.9 30 5.5 65GAK
20 65WQ30-32-5.5 65 30 8.3 32 5.5 65GAK
20 65WQ30-40-7.5 65 30 8.3 40 7.5 65GAK
21 65WQ40-30-7.5 65 40 11.1 30 7.5 65GAK
22 65WQ30-45-11 65 30 8.3 45 11 65GAK
23 65WQ30-60-15 65 30 8.3 60 15 65GAK
24 80WQ30-10-1.5 80 30 8.3 10 1.5 80GAK
25 80WQ35-10-3 80 35 9 10 3 80GAK
25 80WQ50-10-4 80 50 13.9 10 4 80GAK
25 80WQ40-7-2.2 80 40 11.1 7 2.2 80GAK
26 80WQ30-8-2.2 80 30 8.3 8 2.2 80GAK
27 80WQ50-10-3 80 50 13.9 10 3 80GAK
28 80WQ43-13-3 80 43 11.9 13 3 80GAK
29 80WQ40-15-4 80 40 11.1 15 4 80GAK
30 80WQ50-13-4 80 50 13.9 13 4 80GAK
30 80WQ50-15-5.5 80 50 13.9 15 5.5 80GAK
31 80WQ50-20-5.5 80 50 13.9 20 5.5 80GAK
31 80WQ70-10-5.5 80 70 19.4 10 5.5 80GAK
31 80WQ80-13-5.5 80 80 22.2 13 5.5 80GAK
31 80WQ45-22-7.5 80 45 13 22 7.5 80GAK
32 80WQ65-25-7.5 80 65 18.1 25 7.5 80GAK
33 80WQ80-15-7.5 80 80 22.2 15 7.5 80GAK
33 80WQ80-20-7.5 80 80 22.2 20 7.5 80GAK
34 80WQ40-40-11 80 40 11.1 40 11 80GAK
35 80WQ50-35-11 80 50 13.9 35 11 80GAK
35 80WQ60-30-11 80 60 17.5 30 11 80GAK
36 80WQ50-50-15 80 50 13.9 50 15 80GAK
36 80WQ45-52-15 80 45 12 52 15 80GAK
36 100WQ50-7-2.2 100 50 13.9 7 2.2 100GAK
36 100WQ60-9-3 100 60 17.5 9 3 100GAK
37 100WQ70-6-3 100 70 19.4 6 3 100GAK
38 100WQ75-7-4 100 75 20 7 4 100GAK
39 100WQ80-10-4 100 80 22.2 1 4 100GAK
40 100WQ65-15-5.5 100 65 18.1 15 5.5 100GAK
41 100WQ100-7-5.5 100 100 27.8 7 5.5 100GAK
41 100WQ110-10-5.5 100 110 30.6 10 5.5 100GAK
42 100WQ80-20-7.5 100 80 22.2 20 7.5 100GAK
42 100WQ70-15-7.5 100 70 19.4 15 7.5 100GAK
43 100WQ100-15-7.5 100 100 27.8 15 7.5 100GAK
44 100WQ100-25-11 100 100 27.8 25 11 100GAK
45 100WQ100-30-15 100 100 27.8 30 15 100GAK
46 100WQ120-25-15 100 120 33.3 25 15 100GAK
47 100WQ100-35-18.5 100 100 27.8 35 18.5 100GAK
48 100WQ100-40-22 100 100 27.8 40 22 100GAK
49 100WQ100-45-30 100 100 27.8 45 30 100GAK
50 100WQ100-50-37 100 100 27.8 50 37 100GAK
51 100WQ100-60-45 100 100 27.8 60 45 100GAK
52 150WQ100-10-5.5 150 100 27.8 10 5.5 150GAK
52 150WQ140-7-5.5 150 140 40 7 5.5 150GAK
53 150WQ145-9-7.5 150 145 40.3 9 7.5 150GAK
54 150WQ110-10-7.5 150 110 30.6 10 7.5 150GAK
55 150WQ150-12-11 150 150 41.7 12 11 150GAK
55 150WQ180-11-11 150 180 50 11 11 150GAK
56 150WQ200-10-15 150 200 55.6 10 15 150GAK
57 150WQ180-15-15 150 180 50 15 15 150GAK
58 150WQ180-20-18.5 150 180 50 20 18.5 150GAK
59 150WQ150-26-18.5 150 180 50 26 18.5 150GAK
60 150WQ200-20-22 150 200 55.6 20 22 150GAK
61 150WQ180-25-22 150 180 50 25 22 150GAK
62 150WQ200-25-30 150 200 55.6 25 30 150GAK
63 150WQ180-30-30 150 180 50 30 30 150GAK
64 150WQ150-35-37 150 150 41.7 35 37 150GAK
65 150WQ180-37-37 150 180 50 37 37 150GAK
65 150WQ200-30-37 150 200 50 30 37 150GAK
66 150WQ180-45-45 150 180 50 45 45 150GAK
  150WQ200-50-55 150 200 50 50 55 150GAK
66 200WQ250-6-7.5 200 250 69.4 6 7.5 200GAK
67 200WQ300-7-11 200 300 83.3 7 11 200GAK
67 200WQ400-5-11 200 400 111.1 5 11 200GAK
67 200WQ300-7-11 200 300 83.3 7 11 200GAK
68 200WQ250-11-15 200 250 69.4 11 15 200GAK
69 200WQ300-8-15 200 300 83.3 8 15 200GAK
70 200WQ400-7-15 200 400 111.1 7 15 200GAK
70 200WQ250-15-18.5 200 250 69.4 15 18.5 200GAK
71 200WQ300-10-18.5 200 300 83.3 10 18.5 200GAK
71 200WQ350-10-18.5 200 350 90 10 18.5 200GAK
72 200WQ400-10-22 200 400 111.1 10 22 200GAK
72 200WQ250-18-22 200 250 69.4 18 22 200GAK
73 200WQ300-15-22 200 300 83.3 15 22 200GAK
74 200WQ400-13-30 200 400 111.1 13 30 200GAK
75 200WQ300-18-30 200 300 83.3 18 30 200GAK
76 200WQ250-22-30 200 250 69.4 22 30 200GAK
77 200WQ350-25-37 200 300 83.3 25 37 200GAK
78 200WQ250-35-45 200 250 69.4 35 45 200GAK
79 200WQ350-25-45 200 350 97.2 25 45 200GAK
80 200WQ400-30-45 200 400 111.1 30 45 200GAK
81 200WQ250-40-55 200 250 69.4 40 55 200GAK
82 200WQ400-30-55 200 400 111.1 30 55 200GAK
  200WQ300-40-55 200 300 83 40 55 200GAK
83 200WQ350-40-75 200 300 83.3 40 75 200GAK
84 200WQ300-45-90 200 300 83.3 45 90 200GAK
85 200WQ300-50-110 200 300 83.3 50 110 200GAK
86 200WQ300-60-132 200 300 83.3 60 132 200GAK
87 200WQ300-70-160 200 300 83.3 70 160 200GAK
88 250WQ550-5-22 250 550 152.8 5 22 250GAK
89 250WQ600-9-30 250 600 166.7 9 30 250GAK
90 250WQ600-12-37 250 600 166.7 12 37 250GAK
91 250WQ600-15-45 250 600 166.7 15 45 250GAK
92 250WQ600-20-55 250 600 166.7 20 55 250GAK
93 250WQ600-25-75 250 600 166.7 25 75 250GAK
94 250WQ600-30-90 250 600 166.7 30 90 250GAK
95 250WQ600-35-110 250 600 166.7 35 110 250GAK
95 300WQ650-5-18.5 300 650 170 5 18.5 300GAK
95 300WQ650-7-22 300 650 170 7 22 300GAK
95 300WQ800-7-30 300 800 222.2 7 30 300GAK
96 300WQ800-10-37 300 800 222.2 10 37 300GAK
96 300WQ1000-6-30 300 1000 277.8 6 30 300GAK
97 300WQ800-12-45 300 800 222.2 12 45 300GAK
98 300WQ680-15-45 300 680 188.9 15 45 300GAK
99 300WQ800-15-55 300 800 222.2 15 55 300GAK
100 300WQ600-20-55 300 600 166.7 20 55 300GAK
101 300WQ800-20-75 300 800 222.2 20
