一、概述

电力变压器的安全运行和使用寿命，很大程度上取决于变压器绕组的安全可靠。而绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一。

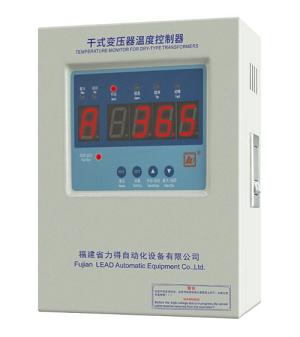

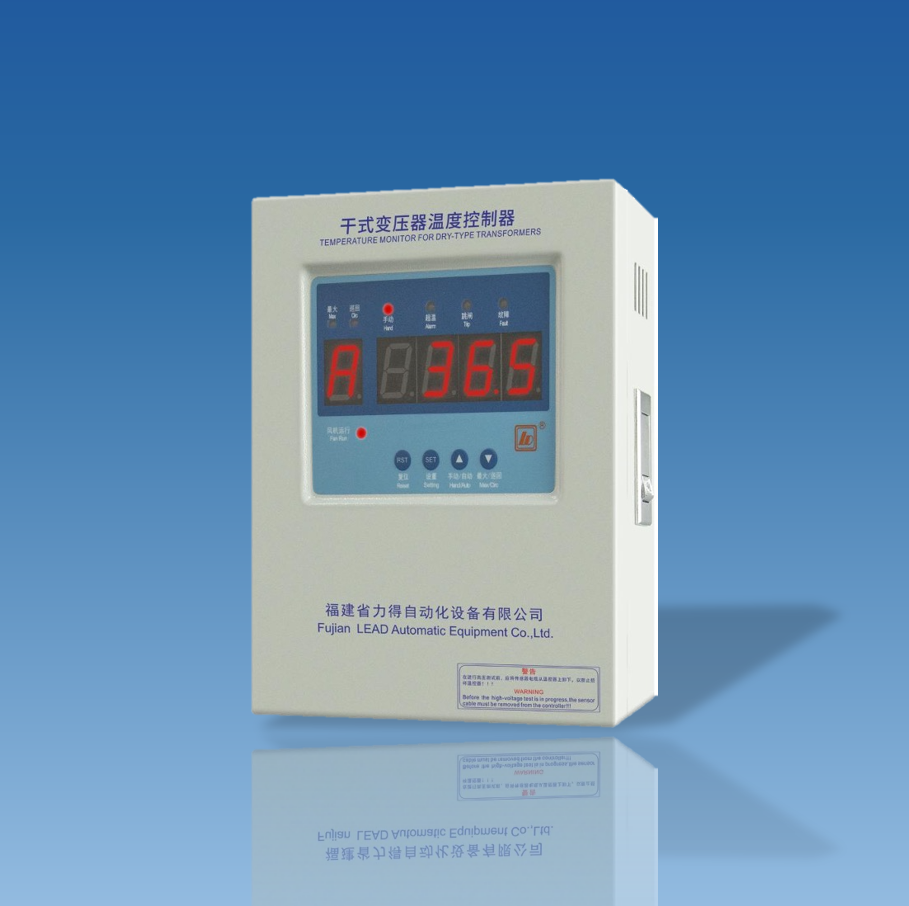

BWD系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。该温控器采用单片机技术，利用预埋在干式变压器绕组中的铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，避免或减少变压器因温度过高而引发的故障，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态，从而延长变压器的工作寿命。

二、技术指标

2.1 测量范围：  -30.0℃～240.0℃

2.2 测量精度：  精度等级： 1级(温控器0.5级，传感器B级)

               分 辨 力：  0.1℃

2.3 使用条件：  环境温度： -20℃～+55℃

               相对湿度： < 95％(25℃)

               电源频率： 50Hz或60Hz(±2Hz)

               电源电压： AC220V(+10％，-15%)

                       或AC380V(+10％，-15%)

                           (订货时若无特殊注明，以AC220V为准)

2.4 温控器功耗：≤8W

2.5 执行标准:  生产标准：  JB/T7631-2016《变压器用电子温控器》

          通过的认证：ISO9001：2008国际质量管理体系认证

          通过的试验：IEC61000-4：2002 国际标准

                     GB/T17626-2008《电磁兼容试验和测量技术》标准

2.6 继电器触点输出：风机触点总容量：6A/250VAC (cosφ= 0.4)(单相风机)

                                  9A/380VAC (cosφ= 0.4)(三相风机)

               控制输出容量：5A/250VAC；5A/30VDC (阻性)

                             5A/220VDC (阻性)(特殊定做)

2.7 温控器外型尺寸：320+1mm×260+1mm×80+1mm(高×宽×厚)

                 或370+1mm×300+1mm×110+1mm(高×宽×厚)

          安装尺寸：280mm×160mm(高×宽)

1. 防护等级：IP40；面板防护等级：IP54



三、功能与型号分类

BWD – 3   K  R
	3			测温点数
		K		X-显示型 K-控制型
			R	R-通讯接口(如：RS232，RS485) L-输出电流(如：DC 4mA～20mA) D-输出电压(如：DC 0V～5V) A-Pt100铂电阻输出(可不标示)
基本型功能：三相巡回测量；三相巡回显示/最大值显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；超温报警显示并输出；超温跳闸显示并输出；风机手动/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出状态检测；RS485串行通讯功能。
