一、 产品介绍

1.1、 简介

HC-31D18L 分支回路监控单元是高度集成化的针对机房电力分支回路集中监测的产品，1台终端可以同时测量18个分支回路的用电情况。

可提供开关状态、电压、电流、有功功率、无功功率、功率因数、有功电量、无功电量等完整的分支回路电气信息；

电流0～100A各量程可选，每路的电流采用外置精密互感器独立接入，真有效值测量；可同时将每路电压信号转换为相应开关量信号；并具备RS-485通讯接口，可选的LCD中文液晶显示；同时终端具备可选配的数据存储功能、越限报警、事件记录功能与统计等功能，具有极优的性价比。

采集单元的输入信号采用分时切换循环测量方式，约1S更新1次测量数据，适用于负载不是频繁突变的用电设备的电参数测量。

可广泛应用于电力、通信、交通、环保等行业中，用于配电柜分支回路的集中监测。



1.2、 功能特点

•  终端可以同时监测18路独立的单相设备用电情况
• 采集各分支回路的电参量，包括电压、电流、功率、电能等 多个电参量，信息全
• 采用专用测量芯片，交流真有效值测量方式，测量精度高
• 通信规约采用标准Modbus-RTU规约，兼容性好，方便编程
• 带ESD保护电路的RS-485通信接口
• 电源可选DC12～36V或36～72V、AC85V～265V等输入；
• 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性
• 高隔离电压，电压电流输入信号采用微型精密互感器隔离，耐压达DC2500V
• 带LED指示工作状态，可选LCD中文液晶显示数据，便于现场安装调试
• 35mm 标准DIN导轨安装，多种接线方式，方便现场安装布线



1.3、 技术参数

• 交流输入
  • 输入频率：工频，50Hz±5Hz；
  • 电压量程（相电压）： 260V等可选；
  • 电流量程： 20A、50A、100A等，外置精密互感器输入；
  • 信号处理：采用专用测量芯片，24位AD采样；
  • 过载能力：1.2倍量程可持续；瞬间(<10周波)电流5倍，电压3倍量程不损坏；
  • 输入阻抗：电压通道＞5 kΩ／V；电流通道≤100mΩ；
• 开关量输入
  • 输入：18路电压输入转换为开关量信号，判断开关是否有电输出，判断阈值可设置；
• 通讯接口
  • 接口类型： RS-485接口；
  • 通讯规约： MODBUS-RTU标准规约；
  • 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；
  • 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；
• 测量输出数据

18路单相，每路的电压、电流、功率、电能等多个电参量，见Mdobus数据寄存器列表

• 测量精度

电压、电流：±0.5%FS；电量：±1%FS；有功电度1级，无功2级；

• 隔离

DC供电电源与RS-485接口及电压输入、电流输入之间相互隔离； 隔离耐压2500VDC；

• 电源
  • 可选DC+12～36V、 DC+36～72V、AC85～265V供电
  • DC+12～36V供电时，峰值电压不得超过+40V；典型功耗：≤1W；
  • DC+36～72V供电时，峰值电压不得超过+80V；典型功耗：≤1W；
• 工作环境
  • 工作温度：-20～+60℃；存放温度：-40～+85℃；
  • 相对湿度：5～95%，无结露（在40℃下）；
  • 海拔高度：0～3000米；
  • 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；
• 温度漂移：≤50ppm/℃；
• 安装方式：35mm 标准DIN导轨安装

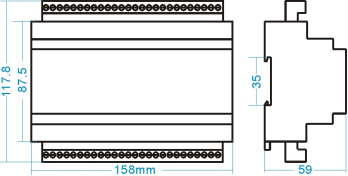

• 模块尺寸：  118×158×59mm









二、 应用



2.2、 端子定义

端子	定义	说明	端子	定义	说明
1	V+	DC36～72V电源正端	52	NC	保留
2	V-	DC36～72V电源负端	51	NC	保留
3	PGND	保护地	50	I18N	第16～18路电流公共负端
4	A+	接主机485信号A端	49	I18	第18路电流互感器正
5	B-	接主机485信号B端	48	I17	第17路电流互感器正
6	GND	通讯地	47	I16	第16路电流互感器正
7	NC	保留	46	I15N	第13～15路电流公共负端
8	U1	第1路电压输入	45	I15	第15路电流互感器正
9	U2	第2路电压输入	44	I14	第14路电流互感器正
10	U3	第3路电压输入	43	I13	第13路电流互感器正
11	U4	第4路电压输入	42	I12N	第10～12路电流公共负端
12	U5	第5路电压输入	41	I12	第12路电流互感器正
13	U6	第6路电压输入	40	I11	第11路电流互感器正
14	U7	第7路电压输入	39	I10	第10路电流互感器正
15	U8	第8路电压输入	38	I9N	第7～9路电流公共负端
16	U9	第9路电压输入	37	I9	第9路电流互感器正
17	U10	第10路电压输入	36	I8	第8路电流互感器正
18	U11	第11路电压输入	35	I7	第7路电流互感器正
19	U12	第12路电压输入	34	I6N	第4～6路电流公共负端
20	U13	第13路电压输入	33	I6	第6路电流互感器正
21	U14	第14路电压输入	32	I5	第5路电流互感器正
22	U15	第15路电压输入	31	IC	第4路电流互感器正
23	U16	第16路电压输入	30	I3N	第1～3路电流公共负端
24	U17	第17路电压输入	29	I3	第3路电流互感器正
25	U18	第18路电压输入	28	I2	第2路电流互感器正
26	UN	电压公共端，零线	27	I1	第1路电流互感器正
