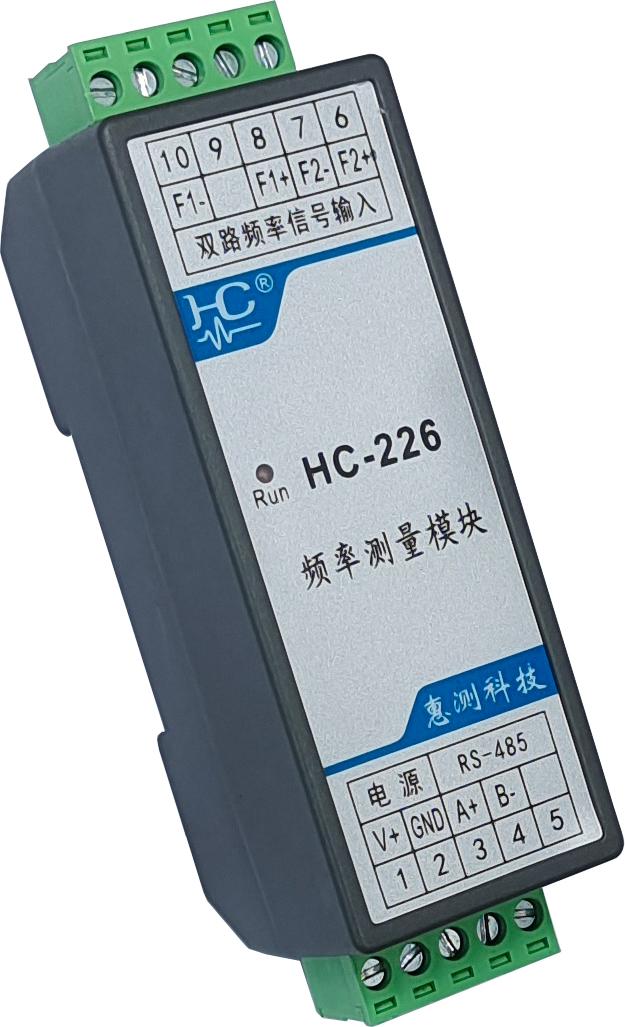

HC-226 单(双)通道频率测量模块

HC-226 单(双)通道频率测量模块
型号:HC-226
品牌:惠测科技
原产地:-
类别:电子、电力 / 其它电力、电子
标签︰ -
单价: -
最少订量:1 件

产品描述

一、产品介绍

1.1、 简介

HC-226 模块可测量1~2路的交流或脉冲输入频率信号,通讯接口为RS-485口,MODBUS-RTU通讯协议,DC8~30V电源供电,频率测量范围为0~10K或0~100K各量程,信号的幅度3~500V各档可选(单通道型可低至20mV小信号输入)。可选1路的0/4~20mA或0/1~5V标准直流信号变送输出;

HC-226模块可应用于各种工业自动化测量与控制系统中。可测量压力、温度、流量等频率输出型传感器的输出频率信号,转换为485接口的数字信号返回主机;

具有高精度、高隔离、性能稳定、抗干扰能力强等特点;

标准DIN导轨(35mm)安装,插拔式端子接线,安装方便。







1.2、 功能特点

  • 测量1~2路的交流或脉冲输入频率信号,2通道信号输入光耦隔离
  • 测量频率数据的更新速率为0.25S~2S,根据输入频率值自动调整算法,因此无论在高频还是低频率输入时都有高的准确度
  • 通信规约采用标准Modbus-RTU方式,兼容性好,方便编程
  • ESD保护电路的RS-485通信接口
  • 宽工作电压DC8~30V,并具防接反保护功能
  • 采用工业级芯片,内置看门狗,并具有完善的防雷抗干扰措施,保证可靠性
  • LED指示工作状态,便于现场安装调试
  • 35mm 标准DIN导轨安装,插拔式端子接线,方便现场安装布线





1.3、 技术参数

  •  2路交流/脉冲频率信号输入
    • 输入信号:交流或脉冲信号
    • 输入频率标称值(Hz):05060、100、200、500、1K、2K、5K、10K、20K、50K、100K等各量程可选
    • 输入电压标称值:5V、12V、24V、100V、300V、500V各量程226-B单通道型的可测量低至20mV小信号输入,测量范围可定制);
    • 输入电压幅度范围: 30%~120%电压标称值可正确测量频率;
    • 输入阻抗:1KWV;
    • 输入过载能力:1.2倍标称值可持续,2倍标称输入电压,可持续1s;
  • 通讯接口
    • 接口类型:1路RS-485通讯接口
    • 通讯规约: MODBUS-RTU标准规约
    • 通讯地址:1~247可设置
    • 通讯速率:可设置1200、2400、4800、9600、19200、38400Bps;
    • 数据格式:可软件设置,“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
  • 模拟量输出
    • 模拟量输出:可选1路
    • 输出信号:DC 0/4mA~20mA或0/1V~5V/10V可选
  • 测量精度:±0.1%FS;模拟输出精度:±0.2%FS(电压输出型) or ±0.5%FS(电流输出型)
  • 隔离:频率输入光电隔离,电源与485信号共GND;
  • 耐压强度:输入/输出/外壳间2000VAC/min;500VDC时>100MΩ
  • 电源
    • DC+8~30V供电,峰值电压不得超过+40V;典型功耗:0.3W;
  • 工作环境
    • 工作温度:-20~+70℃;存放温度:-40~+85℃;
    • 相对湿度:5~95%,无结露(在40℃下);
    • 海拔高度:0~3000米;
    • 环境:无爆炸、腐蚀气体及导电尘埃,无显著摇动、振动和冲击的场所;

1.3.9 温度漂移:≤100ppm/℃(-10℃~+60℃范围内);

1.3.10 安装方式:35mm 标准DIN导轨安装

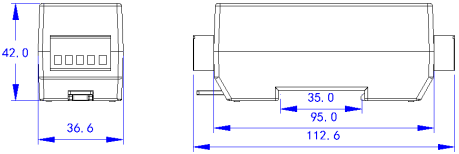

  • 模块尺寸  112.6×36.6×42mm

二、应用



2.2、 端子定义

端子

定义

说明

端子

定义

说明

1

V+

电源正

10

F1-

1路频率信号输入负端

2

GND

电源地

9

NC

空端子

3

A+

485数据正端

8

F1+

1路频率信号输入正端

4

B-

485数据负端

7

F2-

2路频率信号输入负端

5

NC/AO

/模拟变送输出

6

F2+

2路频率信号输入正端
