产品介绍

1.1、 简介

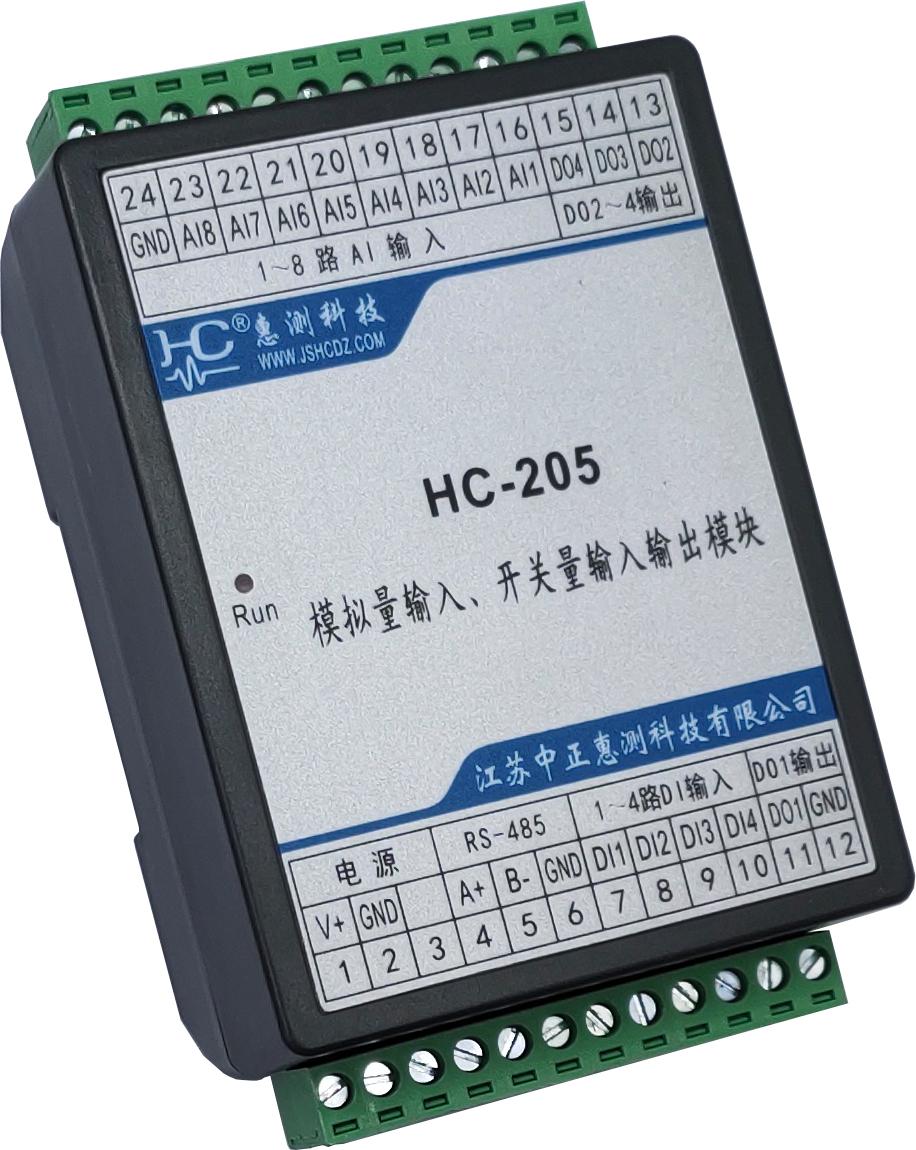

HC-205 模块可实现8路模拟量输入测量、4路开关量输入监测、4路开关量输出控制（三极管集电极开路输出）。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。

HC-205模块可应用于各种工业自动化测量与控制系统中。可测量压力、温度、电量等变送器输出的4～20mA或0～5V信号。开关量输出可控制继电器或指示灯输出，开关的状态信号可通过开关量输入返回到主机，开关量输入带计数功能，可作为脉冲计数输入。

1.2、 功能特点

• 采集8路模拟量输入：0/4～20mA、0～5V、0～10V可选；采用16位AD采集处理，测量精度高
• 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
• 带ESD保护电路的RS-485通信接口
• 宽工作电压DC10～30V，并具防接反保护功能
• 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可  靠性
• 4路开关量输入，可有源或无源空触点输入
• 4路开关量输出，三极管集电极开路输出 (50V/100mA)；可控制继电器或LED指示灯输出
• 可配置实时数据更新周期，方便应用于各种模拟量测量要求
• 带LED指示工作状态，便于现场安装调试
• 35mm 标准DIN导轨安装，多种接线方式，方便现场安装布线

1.3、 技术参数

•  8路模拟量输入
  • 输入信号：直流；
  • 输入量程：20mA、5V、10V等可选；
  • 数据更新周期：0.12S～2.4S可配置；
  • 过载能力：1.2倍量程可持续；瞬间(<1S) 3倍量程不损坏；
  • 输入阻抗：电压通道＞1 kΩ／V；电流通道≤150Ω；
• 开关量输入
  • 4路，无源触点或电压型输入
  • 逻辑电平：0～0.5V或短接为0，+3～30V或开路为1；
  • 输入电平范围：0～30V，极限范围为－10～40V；
  • 计数功能：计数采样频率1KHz，要求脉冲高低电平的宽度都>1mS ；当模块检测到各通道有1至0的跳变时计数值加1；每一路最大计数值4字节：FFFFFFFFH。
• 开关量输出
  • 遥控输出：4路，集电极开路输出（50V/100mA）；
  • 可设置为电平方式或脉冲方式输出；脉冲输出时脉冲宽度为0.1S～20S可设定；
• 通讯接口
  • 接口类型：1路RS-485通讯接口
  • 通讯规约： MODBUS-RTU标准规约
  • 通讯地址：1～247可设置
  • 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
  • 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；
• 测量精度：±0.2%FS；
• 隔离：不隔离，所有信号共GND；
• 电源
  • DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；
• 工作环境
  • 工作温度：-20～+70℃；存放温度：-40～+85℃；
  • 相对湿度：5～95%，无结露（在40℃下）；
  • 海拔高度：0～3000米；
  • 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

1.3.9 温度漂移：≤100ppm/℃；

1.3.10 安装方式：35mm 标准DIN导轨安装

• 模块尺寸：  118×72×42mm

二、应用

2.2、 端子定义
