一、产品介绍

1.1、 简介

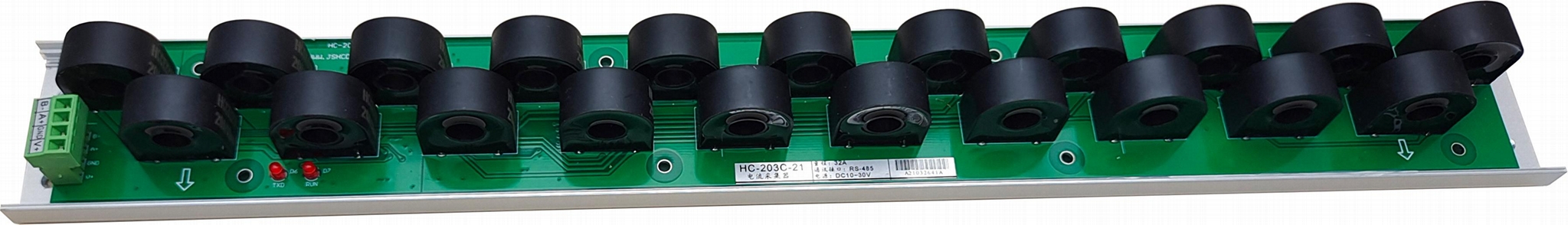

HC-203C 模块可实现21/15/9路0～5A/16A/32A/63A交流电流信号测量。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。

1.2、 功能特点

• 采集21/15/9路0～5A/16A/32A/63A交流电流信号；采用16位AD采集处理，测量精度高
• 电流信号为直径9mm穿芯输入，各互感器间标准为1P（18mm）间距，适合集中安装；
• 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
• 带ESD保护电路的RS-485通信接口
• 宽工作电压DC10～30V，并具防接反保护功能
• 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性
• 带LED指示工作状态，便于现场安装调试

1.3、 技术参数

•  9/15/21路输入
  • 输入信号：工频交流；
  • 输入量程：5A/16A/32A/63A等可选；
  • 过载能力：1.2倍量程可持续；瞬间(<1S) 3倍量程不损坏；
  • 输入阻抗：各通道≤0.01Ω；
• 通讯接口
  • 接口类型：1路RS-485通讯接口
  • 通讯规约： MODBUS-RTU标准规约
  • 通讯地址：1～247可设置
  • 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
  • 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；
• 测量精度：±0.2%FS；
• 隔离：电流输入、通讯口隔离；
• 电源
  • DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；
• 工作环境
  • 工作温度：-20～+70℃；存放温度：-40～+85℃；
  • 相对湿度：5～95%，无结露（在40℃下）；
  • 海拔高度：0～3000米；
  • 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

1.3.7 温度漂移：≤100ppm/℃；

1.3.8 安装方式：螺丝孔固定安装

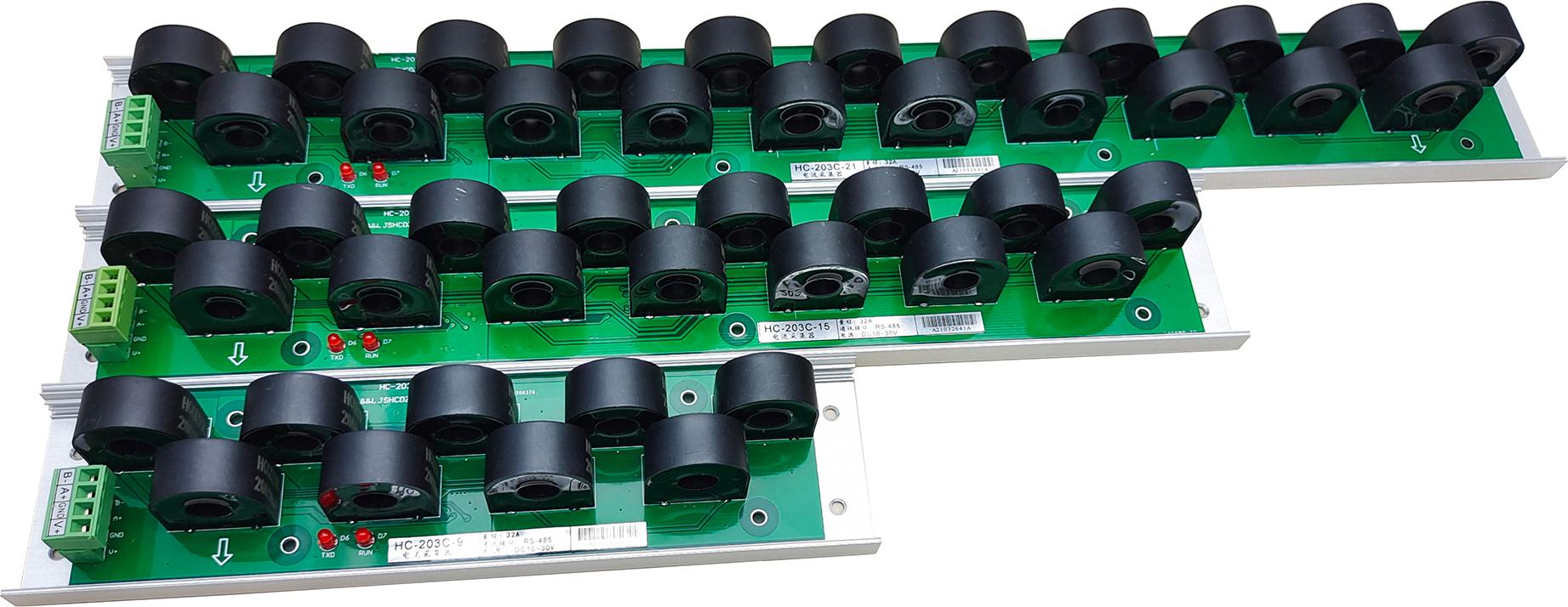

• 模块尺寸： 409×50×33mm（21路）、301×50×33mm（15路）、197×50×33mm（9路）
