一、 技术参数

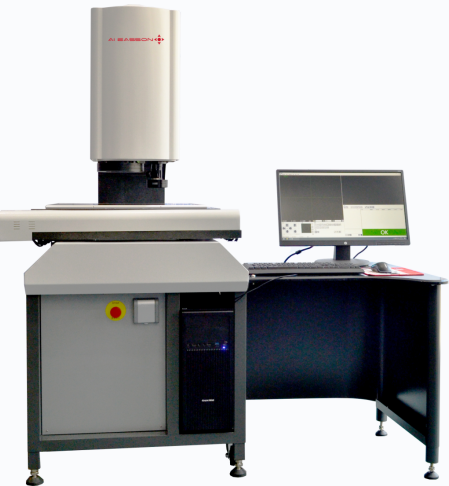

仪器型号		ATM-5040VL
仪器参数
测量范围	X	500mm
	Y	400mm
	Z	250mm
	玻璃台面	550mm*450mm
	承重	30kg
	工业相机	130万工业高清晰彩色相机
	变焦物镜	自动变倍镜头0.7－4.5X(选配同轴光)，无需校正
	视频放大分倍率	影像倍数30X－200X
	工作距离	95mm
运动控制系统：全闭环控制：三轴伺服马达全闭环控制
光栅尺	高精密封闭光栅尺 分辨率： 0.001mm
重复性	2μm
测量精度	XY≦(2.5+L/300)um，L表示测量的长度（mm）
外形尺寸（mm)	1200*1000*1600
仪器重量(kg)	580 kg
照明	可程控LED表面光及直轴轮廓冷光源（选配同轴冷光源）,亮度可调
电源	110V-220V±10%  50/60Hz   电流大于10A
量测系统	美国 RationalVue 测量软件系统
激光	同轴光纤传感器激光
保修期	12个月







• 环境条件及要求

影像仪室温度要求：
房间温度 (温控间)	18～22°C
温度梯度(时间)	1°C /h
温度梯度(时间)	2°C /24h
温度梯度(空间)	1°C /m
影像仪室湿度要求：
空气相对湿度	40-70％
电源要求：
电压	220V ± 10%
频率	50/60 Hz
震动	15Hz以下＜0.001g
耗电量	1000VA
用电设备要求接地可靠：接地电阻小于4欧姆



• 配置：

序号	名称	规格/品牌	单位	数量	备注
1	机身、工作台	00级天然大理石底座和立柱	套	1
2	工业相机	130万工业高清晰彩色相机	个	1
3	镜头	自动变倍镜头	个	1
4	光栅尺	0.001MM高精密封闭光栅尺	条	3
5	日本松下马达	松下400W,100w	个	3
6	仪器桌	怡信	个	1
7	软件（加密锁）	美国 RationalVue 测量软件系统	套	1
8	运动控制	4000I	块	1
9	网络控制卡	怡信	块	1
10	校正块	怡信	块	1
11	光学玻璃	怡信	块	1
12	导轨丝杆	怡信	套	1
13	电源电路	怡信	套	1
14	电脑	品牌	套	1
15	激光	同轴光纤传感器激光	套	1

• 软件特点

RationalVue是由美国知名计量软件公司研发团队24年专业计量软件的成功开发经验、完全继承了CAD无缝链接、100%图形化显示、快速拖拽式操作、实时数模比对、图形报告多样化。

一套美国RationalVue = 二维检测比对软件 + CAD逆向软件 + Form分析软件 + 轮廓扫描软件 + SPC统计分析软件 + 形位公差评价， 美国RationalVue绝大部分功能实现只需要鼠标的1-2次拖拽可完成。操作快捷、提高效率，拖放式操作：“鼠标点击” + “鼠标拖拽” = 强大功能的实现

功能：

1．可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测量。

2．大半径小圆弧的精准测量

3．快速精准的影像对焦功能

4．自动巡边测量功能

5．批量设置元素的公差带及名义值

6．可建立多重工件座标系。并可以建立多重Z轴座标系。

7．修改编辑及查看寻边状况

8．可以修改元素名称及尺寸名称，以与客户图纸一致。

9．功能强大的自定义报表功能

10．符合国家标准的形位公差计算能力

11．基于CAD，快速比对，可导入DXF格式的CAD文件CAD直接用于指导测量，并完成实际与理论的比对功能。使得测量效率提高了2-3倍。可完成位置度、曲线轮廓度、曲面轮廓度等ISO形位公差的测量。

12．最完整的几何测量功能

13．工件拼图&导航功能

14．特殊边缘测量功能

15．毛刺过滤功能

16．强边缘功能功能

17．对焦测量高度、平面度功能

18．强大的弱边测量&曲线轮廓扫描功能

19．美国RtionalVue具有专业的针对网板的测量工具，可轻松的实现网板直线的测量。

20．最完整的形位公差计算（包括：二维和三维、形状公差、位置公差、形位公差）。

21．完整的图形构造功能

22．SPC统计功能

23．逆向工程功能

24．特殊边缘处理颜色过滤、灰度过滤功能

25．修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等)，以便用户掌控测量的全过程的状况.

 六、 影像测量仪安装、验收标准

1.设备验收、清点及安装调试验收

1.1设备的验收

设备的验收分为二个阶段，即：第一次、最终验收，其验收方式按双方达成的技术协议执行。

1.1.1第1次验收：设备经过出厂验收合格，运抵买方项目现场后，买、卖双方有关人员共同开箱验货；如有货物短缺、质次、损坏等问题，应作详细纪录，并由卖方先立即、无条件为买方调换或补齐，然后再检查原因，追究责任人。直至无疑义后，第1次验收合格。卖方并同时提供出厂前的测试报告和产品合格证书；

1.1.2最终验收：设备、材料安装、调试结束，达到验收标准，买、卖双方派员共同验收合格，经买、卖双方确认，最终验收合格。

2.1安装调试验收

卖方免费负责在买方现场完成设备的安装和调试工作。在买方现场进行的安装，买方应提前准备好气、电、接地保护等基础设施，并以传真方式通知卖方，如有问题提前沟通以确保顺利安装。公司负责测量机的安装、调试。所有的包装箱需要在工程师监督和认可的情况下才能开启。根据需要，用户需提供内部拆装、运送及就位支持。最终验收将根据企业标准Q/320505AD005-2012执行。在调试完成后对设备进行验收,验收该设备按双方达成的技术协议执行。各项技术指标按双方签订的《技术协议》内容执行，验收完成后双方共同确认，并由双方代表签订《安装调试验收报告》。

• 包装和运输

3.1采用良好的木箱包装方式，公路运输，保证设备良好。包装及运输过程的问题由卖方承担。

3.2货到需方后，卖方的人员将在1个工作日内到达需方现场进行开箱验货并安装、调试设备。

3.3影像测量仪安装方案及计划，安装、施工组织机构及人员情况



4.1 安装方案

仪器安装之前，请先阅读此“安装注意事项”

安装注意事项:

• 请放置本产品用于通风、干燥处，尽量保持环境温度在20℃-25℃之间。
• 请勿放置本产品于灰尘多、潮湿的地方。
• 本产品使用220V,50-60HZ交流电源，本产品要求电源有良好结接地。
• 请放置本产品于远离强电场或强电磁干扰源的地方，如交流电柜、大型机床、电磁铁、电火花机等。
• 为保证测量精度，请将本产品放于远离震动源的地方，如冲床、震动机等。
• 请勿自行拆卸或调整产品零件。  请勿使用非本公司生产或提供的配件。



1.安装电脑台

2.安装电控箱

3.安装电脑

  a.超好电脑各部分连线。

  b.将2D机身引出的视频线插入电脑视频接口的AV1口

我司配备资深的CNC工程师和高级客户经理组成的优秀团队，并且有经验丰富的应用工程师提供整套的交钥匙工程。

七、 培训方案及售后服务



以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。

• 仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
• 工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
• 培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
• 培训作业标准，操作“应知”“应会”。
• 培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
• 仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
• 每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
• 设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
• 保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
• 接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
