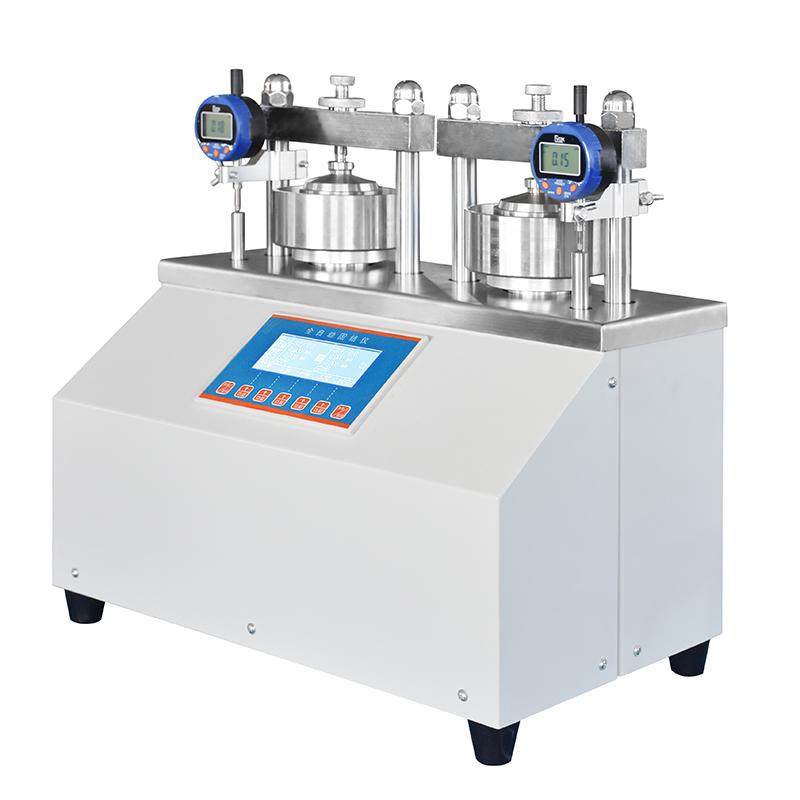

全自动固结仪



型号：GZQ

    杠杆式固结仪和气压固结仪是我国目前最常用的两种固结试验设备，杠杆式固结仪的缺点我们大家明白，而气压固结仪的缺点是几十台固结仪的试验压力序列必须相同，所有试样压缩稳定后方可施加下级荷重或结束试验，试验周期比较长，影响设备利用率，不能每个通道单独控制，另外因为摩擦力的原因实际上1KPa的预压力是控制不了的，甚至12.5KPa的那一档力也不能控制在1%的精度范围内，都是通过软件估算出来的。还有该类系统一是必须配气泵，气压稳压过滤装置，气压网络等辅助设备，必须由技术人员到现场安装调试方可投入使用;对安装试验操作要求较高，如果操作不当将直接影响试验成果准确度。

综上针对气压固结仪系统存在的不足，我们开发出了第三代全自动固结仪完全改善了上述缺点。



一、仪器尺寸



主机尺寸：470×270×450(mm)





二、设备标准配置

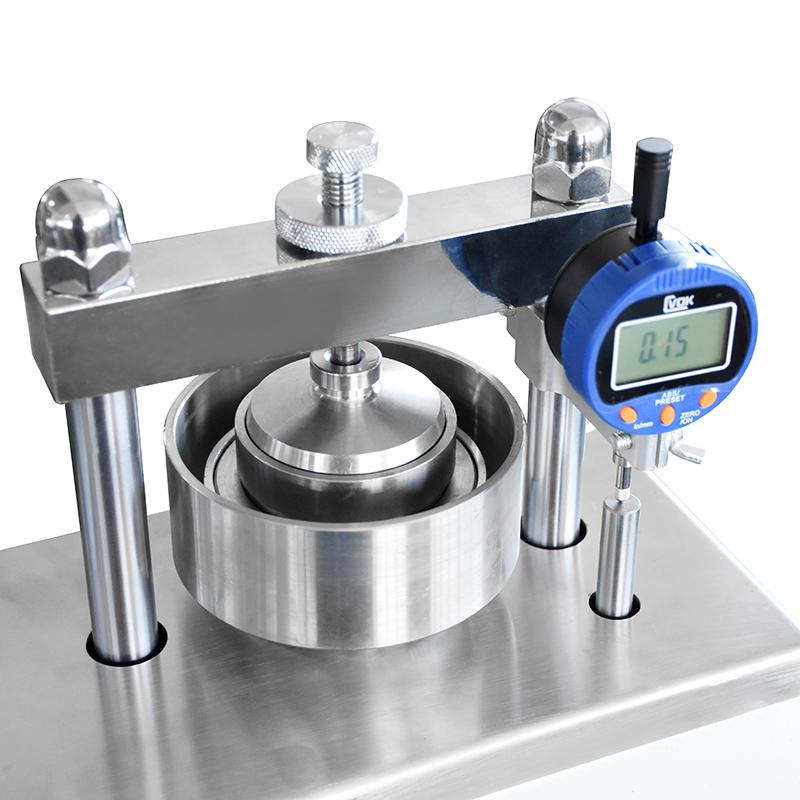

1.每台固结仪两联，2套试样面积为30cm2的试验容器配件。

2.配置1套独立的智能压力控制装置能同时控制独立的两个通道。

3.配置试样压缩变形量检测模块

4.配置2个数显百分表。

5.配置2只测力传感器。

6.配置1个网口



三、主要技术指标

1.试验压力（试样面积30cm2、试样面积50cm2）

• 试验压力（试样面积30cm2、试样面积50cm2）
• 最低可设置试验压力：1kPa
• 低压固结仪：1～800kPa
• 使用过程中可增配压力模块扩展到1600kPa
• 中压固结仪：1～1600kPa
• 使用过程中可增配压力模块扩展到3200kPa
• 高压固结仪：5～3200kPa
• 回弹试验最低压力：0kPa



2.出力精度

0～300N（100kPa）准确度≤3N

低压固结仪：2400N准确度≤1%F·S

中压固结仪：4800N准确度≤1%F·S

高压固结仪：9600N准确度≤1%F·S



3.测力传感器

量程：0～5000N准确度：1%F·S（低压、中压固结仪）

量程：0～10000N准确度：1%F·S（高压固结仪）

量程：0～10.000mm准确度：0.2%F·S



四、技术特性



1.该技术使固结试验不需要外部压力源（如气泵）条件下，自动依据设定的试验压力序列加卸荷，节能环保不扰民。试验压力≥5kPa≤允许最高压力，最要压力范围内可任意设置压力序列，尤其可满足需要施加试样自重压力P0的试验。每联试验过程独立控制。试验结束即可更换试样重新开始，极大地提高了设备利用率。试验过程中自动根据每个试样的压缩变化量，变速跟踪控制所加的设定压力，始终保持试样受力衡定。

       固结试验的初始值也就是位移清零值1kPa也保证是真实有效的

       如果进行施加自重压力P0的试验，可设置每个试样需要施加的P0压力，且可一次施加，也可分级施加。这是以往任何固结仪无法实现的。



 2.与微机组网

    采用网口方式与微机连接，几十台固结仪可以连接在同一网络上。现场安装非常简单，微机提供单台单控和几十台群控操作，非常简便。



 3.独立运行和自启动

   固结仪采控器可独立运行，即试验开始后无需微机支持。试验过程中断电时自动保护试验现场和已经采集的数据，电源恢复后自动恢复试验现场继续进行试验。
