一、概述

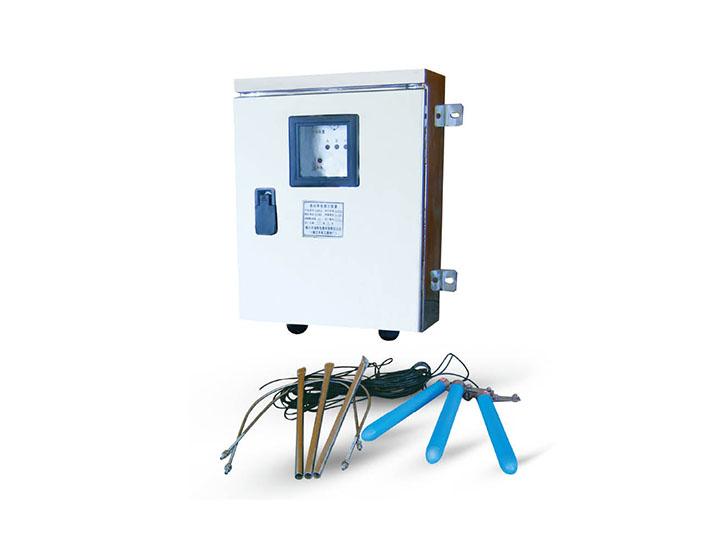

 DXW型高压带电显示闭锁装置主要应用在40.5~550kV及以上变电站、发电厂对各站之间的联络线线路侧接地闸刀进行强制闭锁，在复杂的电力线路中作带电体监视，在配网自动化中为电力监控中心提供设备运行的监视信号。产品功能齐全，安全可靠，具有闪光显示、声响报警、自检及启动强制闭锁回路功能，具有明显的方向性，较高的灵敏度和可靠性。高压带电显示闭锁装置能在带电设备安全距离外检测网络（设备）是否带电，与电磁锁、机械程序锁、微机闭锁等防误装置配合实施强制闭锁，是户外电气网络或设备上防止电气误操作的较理想的安全装置。
 二、工作原理
 1）该装置利用高压电场与传感器之间的电场耦合原理，在传感器上感应出电荷，并形成电流信号。此信号经处理器处理后推动指示灯和闭锁回路。由于传感器不和带电体接触，故可在安全距离外进行感应式（非接触式）测量。安装与检修时无需停电，无需做局放试验，简单方便，维护费用低，使用寿命长。
 2）当被测一次线路带电时，“A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强制闭锁信号（触点为常态，微机闭锁接口无电信号输出）。
 3）当被测一次线路不带电时，“A、B、C”三相指示灯都熄灭，“解锁”指示灯亮，同时解除闭锁信号（触点为瞬态，微机闭锁接口有电信号输出），便可进行设备操作。
 4）本装置采用分相控制，任何一相带电即闪光报警，并输出强制闭锁信号，当显示器失去工作电源时，显示器输出强制闭锁信号，保持闭锁状态
 三、自动适时故障检测及“自检”功能
 本装置具有自动适时检测故障功能，当传感器开路、短路及传感器电缆受潮时，电源指示灯闪亮，故障相指示灯闪亮，并输出强制闭锁信号。按下“自检”按键可自动检测传感器和显示器的各功能模块，若本装置正常，"A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强制闭锁信号；若本装置有故障，相应相的指示灯不亮。
 四、防污等级
 传感器为全密封结构，外表涂有RTV长效防污闪涂料，电路板经防潮处理，显示箱及安装部件为全不锈钢材料，防雨、防潮、防尘、防锈。防护达到IP55，完全符合防腐防潮要求。
