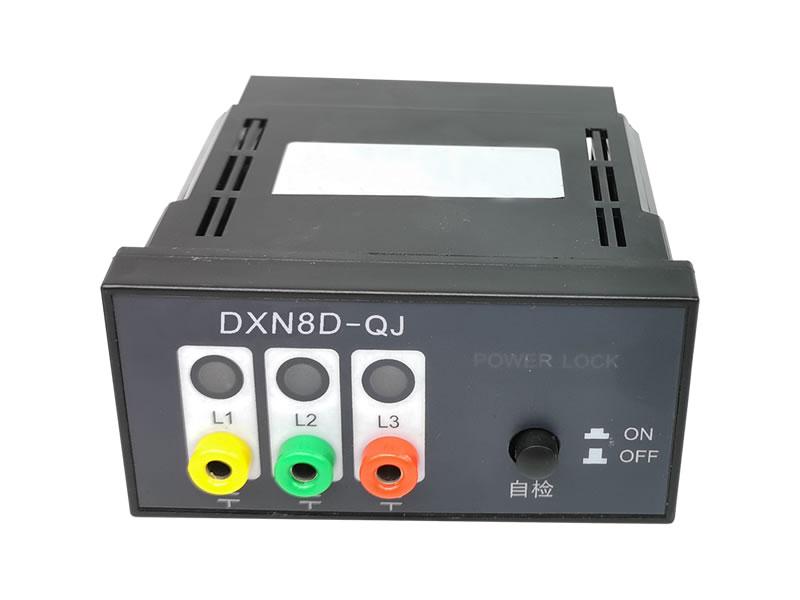

DXN(GSN)-Q/T户内高压带电显示装置

DXN(GSN)-Q/T户内高压带电显示装置
型号:DXN(GSN)
品牌:CXDQ
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰高压带电显示装置 , 带电显示器 , 带电显示装置
单价: ¥150 / 件
最少订量:1 件

产品描述

一、概述
 DXN(GSN)-Q/T户内高压带电显示器适用于交流50Hz、额定电压7.2kV~40.5kV的户内高压开关设备中,用于显示高压线路带电状态,并可根据需要对相关设备进行闭锁。高压带电显示装置由显示器和传感器两部分组成。在不同电压等级中,显示器是相同的,但传感器需根据电压等级进行选择。
 二、功能说明
 1)DXN-T为提示型,主要用于监测高压设备带电状态;DXN-Q为强制型,不仅能显示高压带电状态,还可以输出闭锁极点,对刀闸、柜门、接地开关等设备进行强制闭锁,防止电器误动作和误入带电间隔。
 2)电气闭锁:DXN-Q型显示器,可与我公司生产的DSN3系列户内电磁锁配套使用,将带电显示器的闭锁极点串入电磁锁的工作回路中,当高压线路有电时,电磁锁无法操作,从而确保电磁锁控制的单元不被误操作。只有在高压线路不带电且显示器有辅助电源时提供电气解锁。
 3)带有按键功能的显示器,在按键压入时显示高压设备的带电状况,测试完毕后按键复位。
 三、安装使用
 显示器一般装在开关设备面板上,显示器连接的保护线缆分别连接传感器分压端和对应的显示器接线端子,接地线需可靠接地。
 四、面板开孔尺寸
 DXN-T(Q)-Ⅰ: 101×71、98×68、92×44(mm×mm) DXN-T-Ⅱ:88×29 (mm×mm) DXN-T5:32×54 (mm×mm)

DXN(GSN)-Q/T户内高压带电显示装置 1DXN(GSN)-Q/T户内高压带电显示装置 2DXN(GSN)-Q/T户内高压带电显示装置 3
