TCB-45nx流线型通风装置 钳口型通风气楼 成品气楼厂家

TCB-45nx流线型通风装置 钳口型通风气楼 成品气楼厂家批发
型号:05G516
品牌:日鑫
原产地:中国
类别:工业设备 / 通用机械 / 风机、排风设备
标签︰成品排烟天窗厂家 , 薄型通风装置 , 采光排烟天窗
单价: ¥900 / 件
最少订量:1 件

产品描述

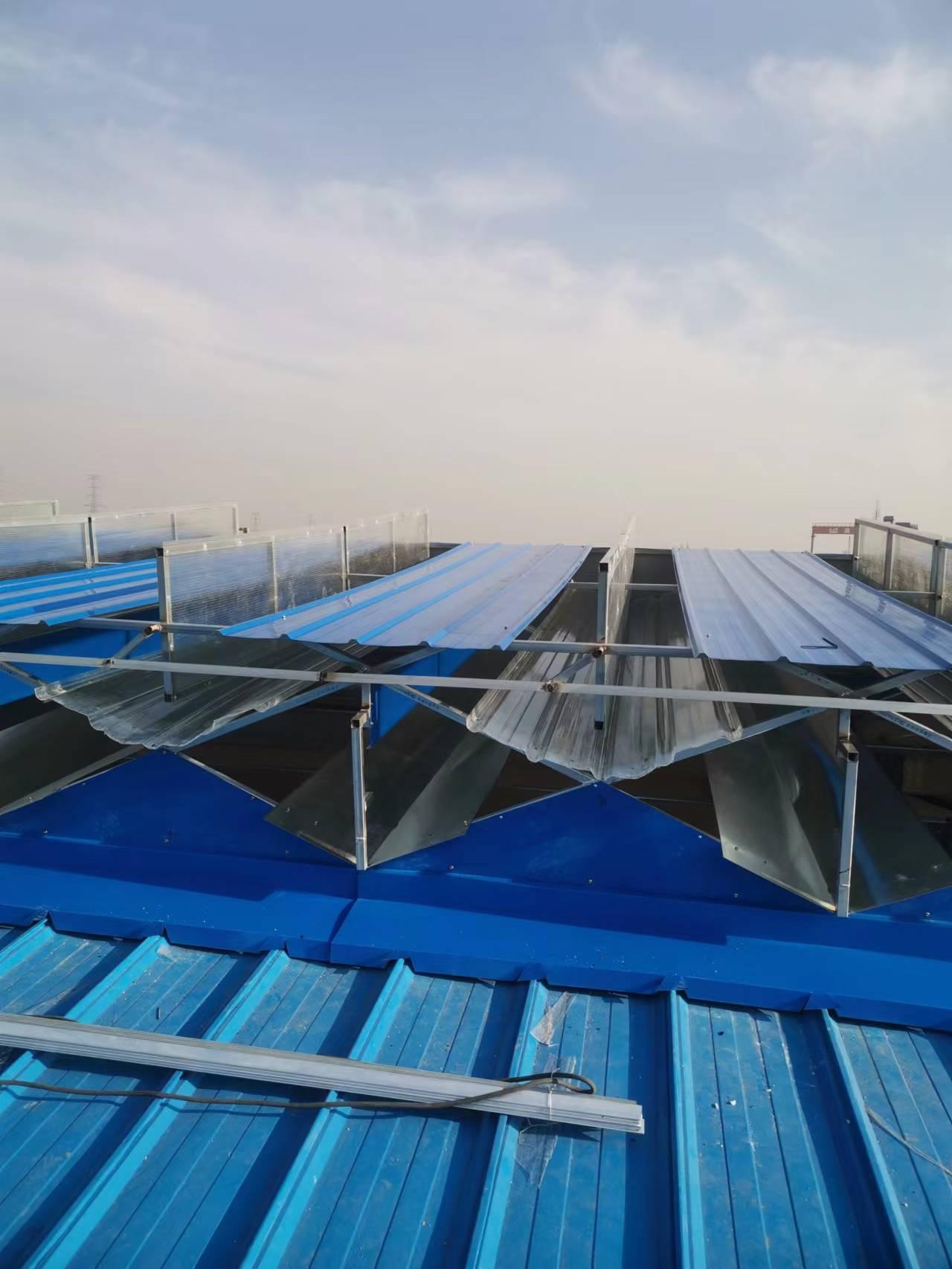

开敞式顺坡通风气楼

开敞式顺坡通风气楼也称为开敞式顺坡通风器,布置于屋面顺坡处,依据不同选材及功能可设计为采光型通风气楼和保温型通风气楼。产品采用模块化单元组合,可方便连续的安装在洞口长度方向,可多排并列安装,具有自重轻,抗风性好的特点,是一种常用的通风排热形式。

开敞式顺坡通风气楼根据喉[ ]尺寸可分为1.5m2m2.5m3m3.5m 4m4.5m 5m5.5m 6m6.5m7m.7.5m 8m8.5m 9m等不同规格,产品长度,宽度,高度可根据图集、甲方及设计要求制作

常用型号

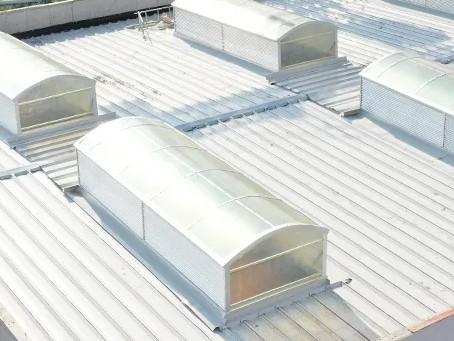

开敞式顺坡通风气楼横向顺坡通风气楼。弧线(折线)型通风天窗是利用室外温度差所形成的热压及风力作用所造成的风压来实现自然通风换气的一种通风装置。弧线(折线)型能风天窗主要由护板、天窗架、挡雨板、排水槽、阀板、启闭机构、泛水板等组成,具有结构重量轻,外形美观、通风、防雨雪和避风性能好、安装方便等特点。
    薄型通风天窗是一种、重力自流、不用电力散热通风装置。其特点是外型高度低、风阻力力小、防雨雪性能好、模块化单元组合,可以方便地连续组装。
设计要求
    通风天窗的选用应按照建筑的通风与采光要求,根据当地的气候条件、风向、建筑物的高度、进排风温差、通风量等因素确定通风天窗的规格型号。
   通风天窗的抗风压强度值≤1.0kPa,雪荷载≤0.4KN/㎡,具体数值由生产厂家提供 ,如不能满足要求时,需与生产厂家协商,另行设计制作。
   通风天窗适用于非地震地区和抗震设防烈度≤7度的地震区,如不能满足要求,需与生产厂家协商,另行设计制作。

电动采光排烟天窗适用于以采光为主,通风为辅的建筑;

2.其完全开启时,排烟量 ,三字型天窗 开启角度为30-90°

3.电动采光排烟天窗窗体上面与安装面平行,风阻系数小;

4.天窗的气密、水密、抗风压性能均符合GB/T7106-2008的规定;采光性能符合GB/T11976-2002的规定。

5.电动采光排烟天窗窗框材料采用铝合金型材,其抗拉强度为160N/mm ,屈服强度为110N/mm ,硬度HV≥58.,壁厚为1.4



电气性能

2.1 消防排烟天窗控制装置电源宜选择AC220。电压幅值在85%110%的范围内进行波动,窗扇能正常启闭。

2.2 应满足消防联动控制功能。通过控制装置能直接控制排烟天窗的开启或关闭并有感应信号传递到消装置。在任何状态下都应满足消防优先原则。

2.3 带电体与不带电体之间的绝缘电阻应不小于2MΩ。

2.4 应具有成组控制功能,同一组排烟天窗应能同时启闭。

2.5 应具有天窗启闭状态显示和失电记忆功能。

2.6 环境温度-25℃~80℃、相对湿度90%RH条件下应能正常开启。

2.7 单个电机的功率24V/30W,电机的数量视天窗类型确定(三角型、重型每樘2台电机;防雨型每樘3台电机;圆拱侧开型、防雪薄型、百叶窗型按照工程需要确定电机数量)



付款方式︰电话联系
TCB-45nx流线型通风装置 钳口型通风气楼 成品气楼厂家批发 1TCB-45nx流线型通风装置 钳口型通风气楼 成品气楼厂家批发 2TCB-45nx流线型通风装置 钳口型通风气楼 成品气楼厂家批发 3TCB-45nx流线型通风装置 钳口型通风气楼 成品气楼厂家批发 4TCB-45nx流线型通风装置 钳口型通风气楼 成品气楼厂家批发 5
