4.1 输入输出的接口



图2：航空组件定义图

表2：整流模块插座定义表

信号名称 引脚号 信号定义 说 明

交流输入 1 交流输入A相 模块的交流电源输入端，输入方式为三相三线制，无相序要求

2 交流输入B相

3 交流输入C相

通信接口 7 RS485 弱信号端，模块和上级设备的通信接口为串行异步传输模式，接口电平为RS485

8

均流接口 11 均流接口 弱信号端，两个或者两个以上的模块输出并联时需要将此端并联，联以实现模块均分负载；建议：层间模块均流线连接请使用屏蔽线

12

直流输出 15 直流输出正

16 直流输出负

18 大地PE 保护地，请可靠连接。



? 注意:

1、为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接；

2、为了保障系统的可靠性，每个模块的三相交流输入必须单独配置进线空开。



5 操作说明

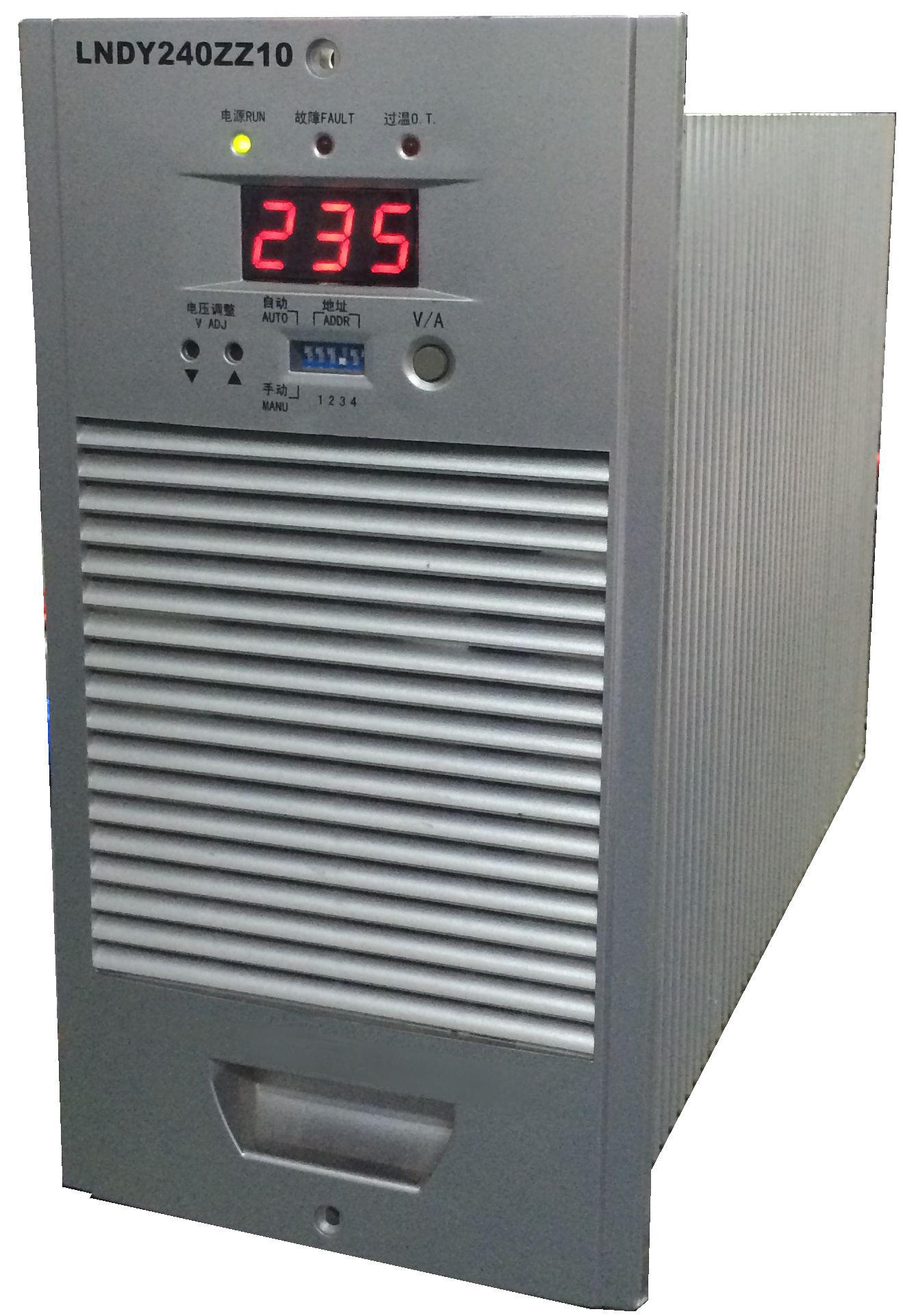

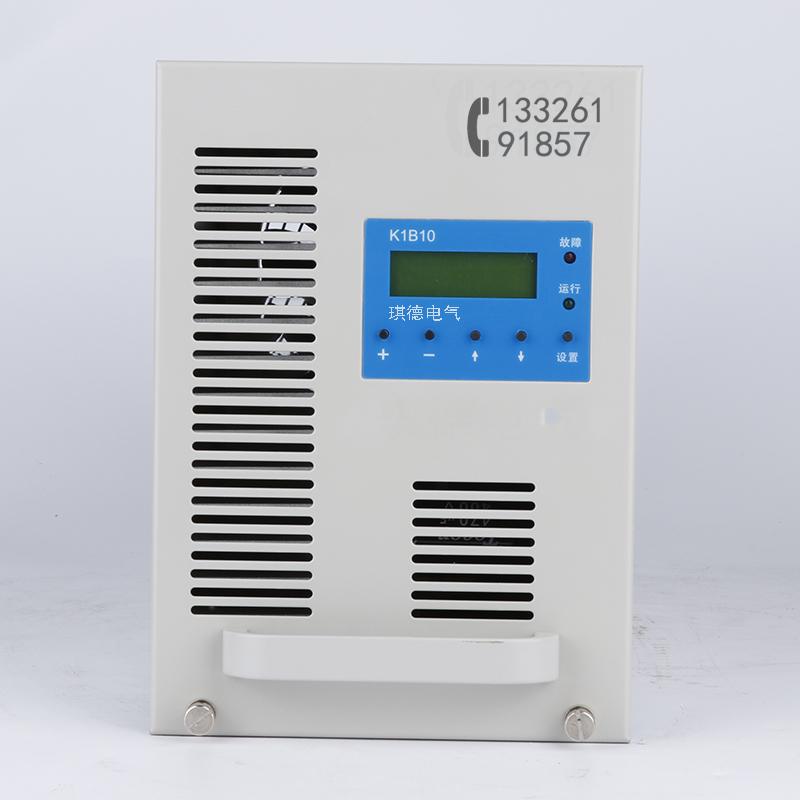

连接好电源和负载，将模块正确插入托架，上电后等待5秒钟左右，模块启动完成，在无故障的情况下，面板上中仅绿色工作指示灯在点亮，表示模块处于正常的工作状态。



模块采用LED数码管显示，有3个LED指示灯，各灯的工作定义如表3所示：

表3：工作指示灯定义表

指示灯 正常状态 异常状态 异常内容

绿色 亮 灭 1、无输入电压

2、输入端保险管损坏

3、辅助电源故障

黄色 灭 亮 1、交流输入电压异常

2、直流输出欠压，**180V（在上位机关机情况下不点亮）

3、过温保护

红色 灭 亮 直流输出过压保护

注：模块处于低压限制功率模式，黄色指示灯以1S频率闪烁



模块有4个操作按键，定义如表4所示：

表4：按键定义表

名称 操作定义

▲ 在信息查询时，菜单或用于向上翻页；在设置参数时，用于数据增加。

▼ 在信息查询时，菜单或用于向下翻页；在设置参数时，用于数据减少。

SET 确定按钮，选择当前菜单/选项进入，参数修改后确定。

MENU 菜单键，长按3秒，进入或退出设置菜单；在设置参数时，取消变更参数保存。



5.1 工作状态参数查询

LED显示当前的输出电压，通过按动▲或▼，可以查看模块当前的其他工作参数。显示菜单定义如表4所示：





表5：显示参数定义表

界面内容 显示信息 信息说明 备注

输出电压 234 实际输出电压 1、模块上电时，电压从0V逐渐升高，3S后模块显示正常的输出电压实际值，如有故障，故障代码**显示；操作▲▼键进行信息查询。

2、在设置菜单*过5分钟，自动跳转到输出电压显示菜单。

输出电流 10.0 实际输出电流

模块地址 01 模块当前地址

通讯协议 P-1 当前通讯协议 P-0：琪德协议；

P-1：ModBus和艾默生协议（自适应）

故障代码 E31… 当前故障信息 在出现故障信息时自动弹出



当存在故障时，模块的故障灯点亮，LED显示故障信息（代码），故障代码与具体故障对应如表6所示:

表:6：故障代码说明表

故障代码 E30 E31 E32 E33

故障内容 输出过压告警 输出欠压告警 过温保护 交流过欠压保护

故障代码 E34 E35 E36

故障内容 低压限功率告警 原边过流保护 输出过压保护





? 注意:

1、交流输入电压**323VAC时，模块限功率输出，较大输出50%额定电流。

2、出现保护时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其它保护在故障排除后（模块带电）立即恢复。



5.2 参数设置

1. 在主菜单长按“MENU”键3S，进入参数设置过程，“SET”键进入修改项和确定修改项，“MENU”键取消修改，长按“MENU”键3S返回主菜单。正常运行时，数码管显示为当前输出电压值，按向上翻页，菜单显示项分别是：当前输出电压值->当前输出电流值->当前模块地址->当前通讯协议。当有故障/告警出现时，会出现闪烁的故障/告警信息，可设置参数和参数设置详解表7所示。

表7：参数设置说明表

界面内容 参数设置信息 操作说明

模块地址 A01… 1、模块地址设置，按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置状态后，按▲▼进行地址加/减更改，可设置为00~31；按SET键确认保存，按MENU放弃保存。

2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。

通讯协议 P-1/P-0 1、通讯协议设置，按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置后，按▲▼进行协议更改， P-1：ModBus和艾默生协议（自适应）；P-0：琪德协议。按SET键确认保存，按短MENU放弃保存。

2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。

分段设置 d-1/d-2 1、模块分段设置，按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置后，按▲▼进行分段更改，可设置为1d（1段母线）或2d（2段母线）；按SET键确认保存，短按MENU放弃保存。

2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。

模式设置 N-A/N-H 1、模块手动/自动工作模式设置，N-A为自动，N-H为手动，默认为自动状态。按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置后，按▲▼进行分段更改，可设置为A（自动）或H（手动）；按SET键确认保存，短按MENU放弃保存。

2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。

3、在自动模式下，调压菜单不能修改数据；只有在手动模式下，可以进行调压参数设置。

4、自动模式下，由后台监控调节模块输出电压；手动模式下，输出电压不受后台控制。

手动调压 234 1、输出电压手动调压，显示3位数字，按SET键进入设置状态，并以1S频率闪烁（未按SET键时，不闪烁，按▲▼操作进行翻页，切换到其它设置菜单），进入设置后，按▲▼进行加/减，▲增加0.5V，▼降低1.0V；按SET键确认保存，短按MENU放弃保存。

2、在未闪烁时，按▲▼进行翻页，短按MENU键无效，长按（3秒以上）MENU键切换到显示菜单。
