供应直流屏电源模块HSC11010，充电模块HSC11010，整流模块HSC11010，监控模块HSC500C，电力智能监控系统HSC500C，HSC600C，HSC800C，HSC22005，HSC11020，HSC22010，HSC22020

1.1 前 言
我公司研制开发的-D电力电源，是专为电力系统研发的新型数字控制开关电源，模块采用全数字控制，与前几代相比其具有的显著特点是：体积更小，重量更轻，可靠性更高等。输出额定电压为220V，配有CAN通信接口，配有标准ＲＳ-485接口，易于与自动化系统对接，适于电力及相关行业使用，无需对监控及底层等进行改造即可实现升级。
§1.2 系统性能特点
模块化设计，N+1热备，可平滑扩容。
全智能设计，通过串行通信，可自动实现：模块的开/关机、充电方式转换、输出电压调节、输出限流点整定、转换同步等功能。
模块配有标准RS—485接口，方便接入自动化系统，实现“四遥”及无人值守。 模块配有CAN通信接口。 模块可带电插拔，更换安全方便。
§1.3、模块的主要特点
效率高，模块效率可达到94%以上。 工作频率高，重量轻，体积小，可靠性高。 采用数字均流，并机不均流度＜±3%。 模块内置直流输出隔离二极管，用户无需外设。
模块为LED数码管显示，分别设置运行、故障灯显示，确定按钮、上下调整按钮，操作简单。
§1.4、模块的主要功能
一、保护功能 ?
输出过压保护：输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，我公司的数字电源模块设置过压保护功能，出现过压后模块自动锁死，显示屏显示故障信息，故障模块自动退出工作而不影响整个系统正常运行：例如输出额定电压为220V的模块过压点为320±15VDC；为防止软件失效时造成损失，模块内设置硬件过压保护电路，防止输出电压过高 ?
输出限流保护：每个模块的输出功率受到限制，输出电流不能无限增大，因此每个模块输出电流限制为额定输出电流的1.1倍，如果超负荷，模块自动调低输出电压以保护模块。
? 短路保护：模块采用回缩下垂限流方式，模块输出特性如图1，输出短路时模块在瞬间把输出电压拉低到零，限制短
路电流在额定输出电流，此时模块输出功率很小（几十瓦），以达到保护模块和用电设备的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作

2过温保护：过温保护主要是保护大功率变流器件，这些器件的结温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量，在一些特殊环境下，如环境温度过高，模块检测散热器温度95℃时自动关机保护，温度降低到80℃时模块自动启动。
? 过流保护：过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。
二、同步转换功能：为保持系统工作的一致性，同组模块具有自动同步转换功能。本模块可实现的同步功能有：均/浮充转换、均充电压调整、浮充电压调整、充电限流调整。
三、测量显示功能：测量模块输出电压和电流以及模块的工作状态，并通过数码管显示，使用者可以直观方便的了解模块和系统工作状态。
四、故障报警功能：在模块出现故障时模块显示故障信息代码，用户能方便的对模块故障定位，便于及时排除故障。 五、设置功能 ?
模块输出电压设置
通过数码管显示，按键设置模块的输出电压；根据设置的模块工作母线、模块充电状态、浮充电压、均充电压等参数确定模块的输出电压。
?
限流设置
模块输出限流值可在10% - 110%额定电流范围内设置

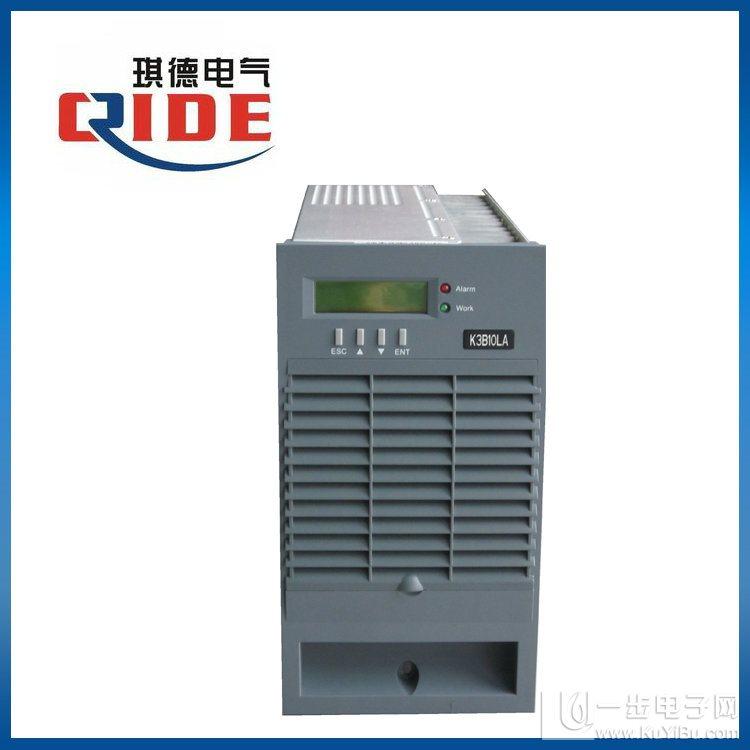

供应琪德模块SY22010-10直流屏充电模块
主要技术参数:
●三相输入额定电压：380V，50HZ
●电压变化范围：305V~456V
●频率变化范围：45HZ~55HZ
●输出额定值：

10A/220V（AT22010/T），20A/110V（AT11020/T）
●电压调节范围：190V~290V（AT22010/T），90V~145V（AT11020/T）
●转换效率：≥95%（满负荷输出）

●功率因数：≥0.9
●输出限流范围：10%~110%×额定电流
●稳压精度：≤0.5%
●稳流精度：≤0.5%
●纹波系数：≤0.5%
●动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±5%
●可闻噪声：≤55db
●工作环境温度：-5℃~ 40℃
●外型尺寸（高×宽×深）：88mm×177mm×310mm
176mm×88mm（前面板）
●产品重量：≤5.0kg
性能特点：
●采用行业内的双按键操作与显示模式；

●外形与尺寸完全兼容一线主流的模块；

●增加智能风扇控制：温度和电流联合控制，软件线性调速。噪声小，可靠性高。
●功能操作简单方便，直观，完全兼容一线主流的操作与显示方式。
●三相三线电压输入，三相电流平衡
●宽电压输入范围305V~456V，适应能力强
●采用的软开关技术，效率高、功率密度高、电磁兼容性好。
●可带电插拔、在线维护，方便快捷

●采用无级限流设计方式，电池充电限流精度高
●完善的保护、告警功能，具有遥控、遥测、遥信、遥调功能
●内置CPU集散式控制方式，具有通信方便，抗干扰能力强
●模块有硬件均流单元电路，可以实现多机并联，系统扩容变得简单
●具有过温限流和过温关机功能，给模块双重保护。
