型号: | PCI_PCIe565x |
---|---|
品牌: | 阿尔泰科技 |
原产地: | - |
类别: | 工业设备 / 其他工业设备 |
标签︰ | 阿尔泰科技 , 多功能数据采集卡 , PCI565x、PCIe565x |
单价: |
-
|
最少订量: | 1 件 |
产品简介

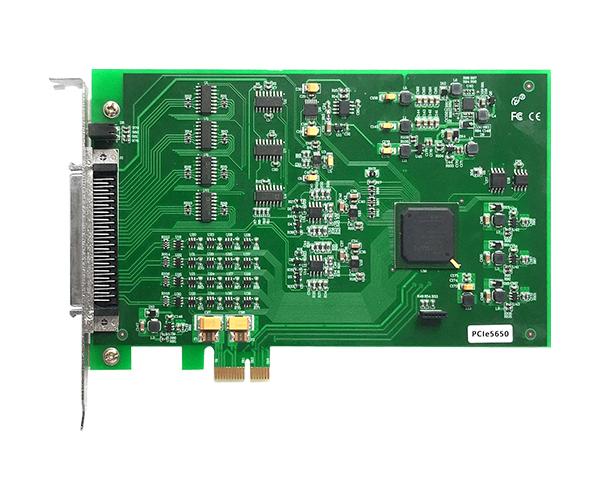

PCI_PCIe565x 系列板卡是一款多功能数据采集卡。该系列板卡提供 32 RSE / NRSE 通道或 16 通道 DIFF 模拟量输入; 4 通道模拟量同步输出;16 路数字 DIO 及 1 路多功能计数器。 PCI_PCIe565x 的主要应用场合为:电子产品质量检测、信号采集、过程控制、伺服控制。
产品概述
AI模拟量输入
指标参数
AI模拟量输入 |
ADC分辨率 |
12位(Bit) |
输入通道 |
单端32路/差分16路异步采集(PCIe-5650/5652); 单端16路/差分8路异步采集(PCIe-5651/5653) |
|
输入量程 |
±10V、±5V、±2V、±1V |
|
采样率 |
500KHz(PCIe-5650/5651); 250KHz(PCIe-5652/5653) |
|
通道扫描模式 |
异步循环扫描 |
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
存储器深度 |
16K点FIFO |
|
触发源 |
软件弓虽制触发、模拟触发、数字触发 |
|
AO模拟量输出 |
分辨率 |
12位(Bit) |
输出通道 |
4路同步输出(PCIe-5650); 2路同步输出(PCIe-5651); 0路同步输出(PCIe-5652/5653) |
|
转换速率 |
100KHz采样速率 |
|
量程 |
±10V |
|
存储器深度 |
16K点FIFO |
|
生成模式 |
单点(按需)采样、有限点采样、连续采样 |
|
CTR计数器 |
通道数 |
1路32位 |
计数器功能 |
CI:边沿计数、频率测量、周期测量、半周期测量、 脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量 |
|
CO:脉冲输出 |
||
CTR采样方式 |
CI:按需单点采样、有限点采样、连续采样 CI存储器深度:2K点FIFO |
|
CO:按需单点采样、有限点采样、连续采样 |
||
DIO |
8路带缓存、程控I/O方向与状态 |
|
DIO存储器深度:2K点FIFO |
||
PFI通道 |
8路静态数字量输入输出、时序信号输入输出 |
|
软件自动校准 |
||
支持多卡同步 |
产品配件
1. 产品光盘:1张
2. 保修卡:1张
3. 合格证:1张
