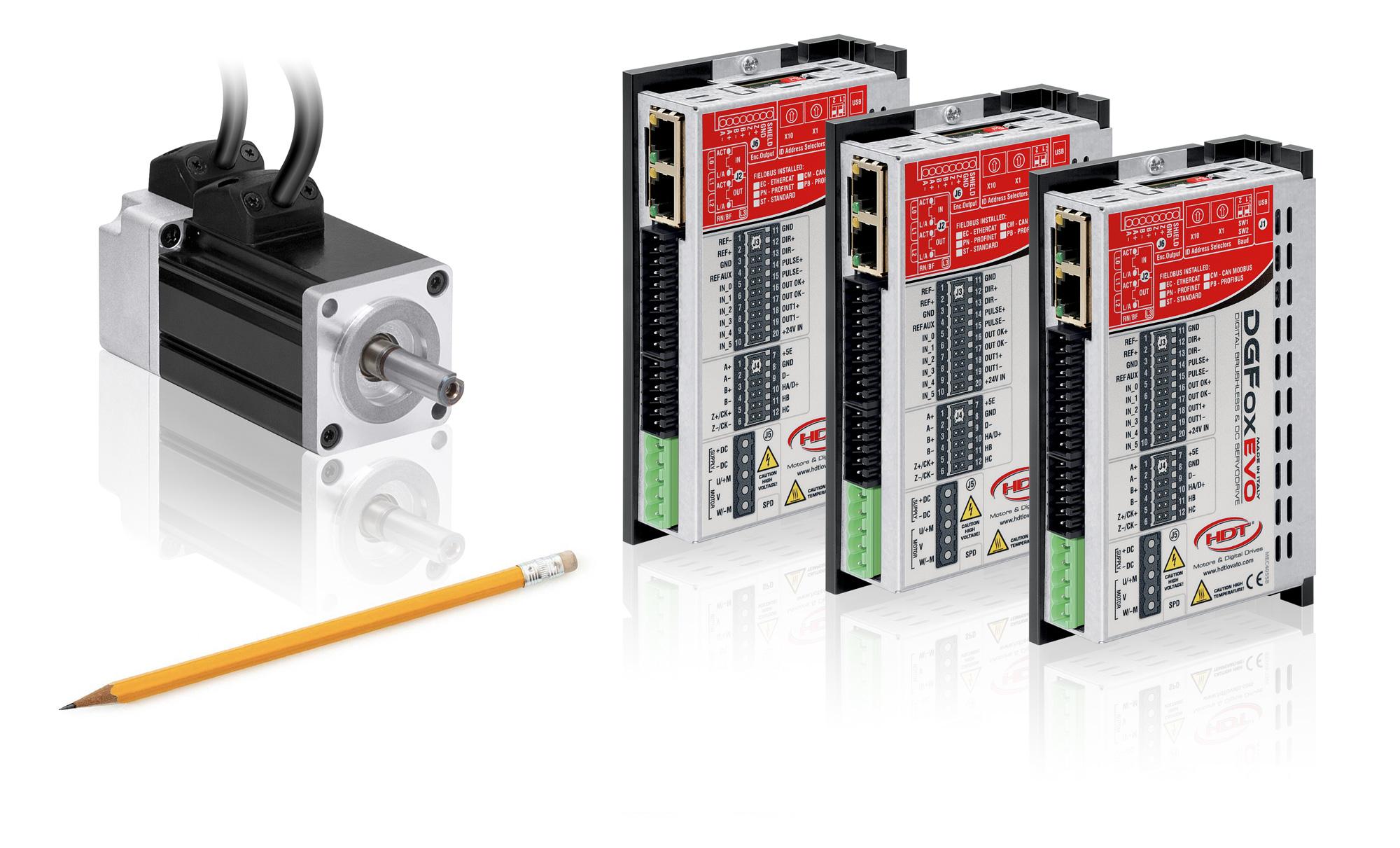

DGFox 60 EVO

小天才。

智能14cm
DGFox60 Evo，将大型伺服驱动器的所有技术集成在一个手掌大小的包中。低压直流电源，功率高达 900W，用于无刷和直流电机的正弦控制。模拟驱动、脉冲序列和 4 条现场总线。为您的应用程序提供最好的服务。



重新设计

新的 32 位处理器
最新一代32位处理器，工作频率100MHz。32 位 FPU 计算能力。10kHz 的标准 PWM 频率可选择从2kHz到 20kHz，通带带宽为 1600Hz。

优化固件
固件经过重新设计，精简轻巧，响应更灵敏，性能更佳。用于复杂定位、电动轴管理、电子凸轮或简单的扭矩和速度控制的标准应用程序。 专为那些寻找紧凑但高质量驱动器的人而设计。

数字语言研究生
适应多种情况的新型现场总线。EtherCat CoE、ProfiNet RT 和 IRT、CanOpen Cia402、ModBus RTU。 DGFox 不怕对话。

电机控制：不再只是无刷
单个伺服驱动器可管理任何类型的电机。旋转无刷、线性无刷、直流永磁。 技术和多功能性的集中。

USB 2.0。便利使它的方式
DGfox Evo放弃RS232接口，采用2.0型µUSB输入。快速，最重要的是舒适。一根简单的电缆 即可连接到 PC 并利用 Caliper 软件（HDT 伺服参数化工具）的所有潜力。  简单万岁。

电机控制

不仅仅是无刷

DGFox60 Evo可以无差别控制各种类型的电机。
为控制同步电机（无刷）而创建，它还允许使用配备编码器的永磁体调节直流电机。但不仅如此。它还控制线性和管状无刷电机。

真正独特的驱动器，具有令人难以置信的灵活性。





反馈

增量编码器

一种主要输入，用于读取带或不带霍尔传感器的增量编码器。5V 线路驱动信号，推挽或集电极开路。
专用于编码器信号重复的特定输出。

绝对编码器 SSI、BiSS、EnDat

同一主输入可用于读取 SSI (Bin)、BiSS (BC)、Endat 2.1/2.2) 型绝对编码器，最高分辨率可达 32 位/圈、16 位/多圈。

外部编码器

第二个输入专用于读取位于应用程序上的外部辅助增量旋转或线性编码器





模拟参考

符合西方传统

对于传统的 +/-10V 和 0/10V 模拟信号的运动控制，DGFox Evo 配备了两个 12 位输入。

专用于主要速度或扭矩参考或用于读取压力传感器的输入。

第二个输入专用于二级速度或扭矩限制或位置参考。

频率参考

在亚洲最常见

对于通过频率和方向命令或 CW/CCW 频率命令进行 PLC 控制，DGFox Evo 有两个输入，每个通道接收高达 2MHz 的脉冲。

同一输入还管理来自外部 A/B 增量编码器的任何反馈。





现场总线

灵活的沟通

DGFox60 Evo 提供 4 种新的实时现场总线。与更先进的 PLC 和 CNC 的通信得到了加强。

EtherCAT CoE是最强大和通用的实时协议，适用于具有非常快速插值的运动应用。
ProfiNet RT/IRT 用于与市场上最重要的 PLC 和 CNC 通信的实时协议。
Modbus TCP/IP* 用于 4.0 通信的简单而强大的以太网协议。
CANopen Cia402，开放协议的灵活性和经济性。
Modbus RTU 用于定位的串行协议的稳健性。



EtherCAT	CANopen
ProfiNet	Modbus











输入和输出

模拟量

1 个主要的 12 位差分模拟输入。
1 个辅助 12 位差分模拟输入。

数字量

6 个非光隔离可编程 PNP 输入。
2 个光隔离可编程 PNP/NPN 输出。
1个光隔离频率输入。

简化接线

无需再焊接或拧紧连接器！
新的弹簧式 I/O 连接器。
与螺钉固定相比具有出色的抗振性。
比焊接连接器更容易接线。

因为你的时间是值得的。





USB 2.0

便利使它的方式

DGFox Evo 通过 2.0 型微型 USB 端口与 PC 通信。
我们选择它是因为它速度快，但最重要的是因为它舒适。

不再需要复杂的串行转换器，现在连接到我们的参数化工具 Caliper，只需一根简单的 USB 电缆即可完成。





CPU

DGFox60 Evo 使用具有 32 位架构和 100MHz 工作频率的新处理器，32 位 FPU 计算能力结合精简和轻便的固件编程，使这款小型驱动器具有极强的响应性和性能。标准 PWM 频率为 10kHz，可在 2kHz 至 20kHz 的范围内自由选择。1600Hz 的带宽保证了高控制性能。进行测试。



PC接口

Caliper 是基于 Microsoft Windows 操作系统的 PC 与所有 HDT 伺服驱动器之间的接口软件工具。旨在使伺服驱动器和电机的校准变得简单直观。


应用程序

DGFox60 Evo 具有多种操作模式和众多可通过软件激活的应用程序。通过模拟参考和现场总线工作时都可以使用的应用程序。
电动轴、电子凸轮、多定位器、带或不带扭矩限制的扭矩和速度控制只是软件可激活的一些标准应用程序。找到更多..
