SG-600 机动车ABS测试仪

一、概述

　　SG-600机动车ABS测试仪，以GB／T 13594 《机动车和挂车防抱制动性能和试验方法》及欧标 ECE R13附件13为依据，以车轮滑移率直接定量测评ABS控制水平，另外还可以测量车辆的附着系数利用率和汽车刹车储能装置的性能。SG-600机动车ABS测试仪，为我公司专利产品，专利号：ZL 201520518870.8。

　　SG-600机动车ABS测试仪，以32位处理器担任车速／轮速数据的同步采集、计算、处理，由大屏幕液晶来实现数据／曲线的同步显示，SD卡进行数据的海量存储。可完成GB／T 13594 所规定的全部试验项目。

　　SG-600机动车ABS测试仪，是机动车相关专业的科研机构、大专院校、制造厂商等单位从事ABS 的技术研发、性能测试、教学实验、产品质检必备的专用试验设备。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

二、仪器构成

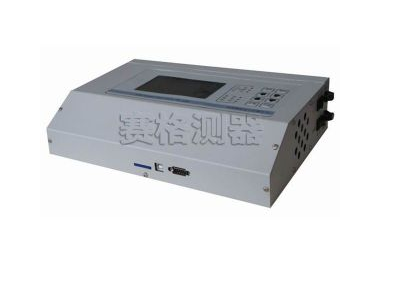

1、测试主机

l  仪器输入：车速1路；轮速4路；外控1路。

l  仪器输出：USB接口；RS232接口；SD卡数据存储口。

l  电源供电：车辆12V电瓶。

l  外形尺寸：250×180×55mm。

2、车速传感器

由GPS速度传感器组成；输出4mm/脉冲。

3、轮速传感器

由安装支架和光电脉冲编码器组成；编码器的码盘通过连接件与车轮同轴旋转；输出200脉冲/转。

4、踏板开关

三、技术指标

1、车速测试范围：0.5～250 km/h   测试精度：0.5 %  分辨率：0.01 km/h

2、轮速测试范围：0.1～128 km/h   测试精度：0.5 %  分辨率：0.01 km/h

3、距离测试范围：0～9999.99 m    测试精度：0.5 %  分辨率：10 mm

4、时间测试范围：0～999.999 s    测试精度：0.1 %  分辨率：1 ms

5、减速度测试范围：0～12.00 m/s2   测试精度：1%    分辨率：0.01 m/s2

四、试验项目　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

1.轮速校订试验

　校订被测试车辆的轮速度和速度的比率。

2.附着系数试验

　该试验项目主要完成GB／T 13594 《机动车和挂车防抱制动性能和试验方法》标准中5.2.2与5.3.2条款规定的附着系数利用率全部项目及计算内容。　　　　　　　　　

　试验类型：左前轴／右前轴／左后轴／右后轴／车速 　　

　实时显示：车速—时间曲线／滑移率—车速曲线

　回放显示：车速—时间曲线／滑移率—车速曲线／滑移率—时间曲线／减速度—时间曲线

3.路面试验

　该试验项目主要完成GB／T 13594 《机动车和挂车防抱制动性能和试验方法》标准中5.2.3与5.3.3条款规定的附加检查全部项目内容。　　　　　　　　　　　　　　　

　试验类型：高附着低速／高附着高速／低附着低速／低附着高速／

　　　　　　高→低低速／高→低高速／低　→　高／对　　　开　　　　　　　　　　　

　实时显示：车速—时间曲线／滑移率—车速曲线

　回放显示：车速—时间曲线／滑移率—车速曲线／滑移率—时间曲线／减速度—时间曲线

4.能耗试验　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　该试验项目主要完成GB／T 13594 《机动车和挂车防抱制动性能和试验方法》标准中5.2.1与5.3.1条款规定的能耗试验全部项目内容。　　　　　　　　　　　　　　　

　实时显示：车速—时间曲线／滑移率—车速曲线　　　　　　　　　　　　　　　　　　

　回放显示：车速—时间曲线／滑移率—车速曲线／滑移率—时间曲线／减速度—时间曲线
