一、三箱式冷热冲击试验箱用途：

冷热冲击试验箱用途：电子电器零组件、金属、化学材料、自动化零部件、通讯组件、国防工业、航天工业、BGA、PCB基板电子芯片IC、半导体陶瓷及高分子材料之物理性变化的理想测试工具.

二、特点：

1.采用国际通行的蓄能方式进行冷热温度的冲击试验

2.触控式彩色液晶显示人机界面控制器，操作简易

3.图形功能显示，有异常或故障显示及排除方法说明

4.温度控制精度高，全部采用PID自动演算控制

5. 风量分布均匀，保证测试暴露均匀

6.具有预约启动功能，可选择冲电子电器零组件、金属、化学材料、自动化零部件击方式（先冲高温或先冲低温）

7. 可设定循环次数及自动除霜



可选配件：

1. 温度记录仪

2.冷却水塔、水管及水泵



三、三箱式冷热冲击试验箱执行与满足标准
1、GB/T2423.1-1989低温试验方法；
2、GB/T2423.2-1989高温试验方法；
3、GB/T2423.22-1989温度变化试验；
4、GJB150.5-86温度冲击试验；
5、GJB360.7-87温度冲击试验；
6、GJB367.2-87 405温度冲击试验。
7、SJ/T10187-91Y73系列温度变化试验箱——一箱式
8、SJ/T10186-91Y73系列温度变化试验箱——二箱式
9、满足标准IEC68-2-14_试验方法N_温度变化
10、GB/T 2424.13-2002试验方法温度变化试验导则
11、GB/T 2423.22-2002温度变化
12、QC/T17-92汽车零部件耐候性试验一般规则
13、EIA 364-32热冲击(温度循环)测试程序的电连接器和插座的环境影响评估

四、三箱式和二箱式的选购：

1、箱：有常温停留阶段，因控制原理不同，高低温及常温停留阶段类似正弦函数的曲线。

2、功能：三个箱体，高温箱体、放置样品的箱体及低温箱体，测试高温时，高温箱门打开，低温箱门关闭。测试低温时，高温箱门关闭，低温箱门打开；有室温状态，便于取放样品；产品不移动，减少产品移动对产品造成的影响，可以接一些敏感电信号监测线；转换时间比较长。

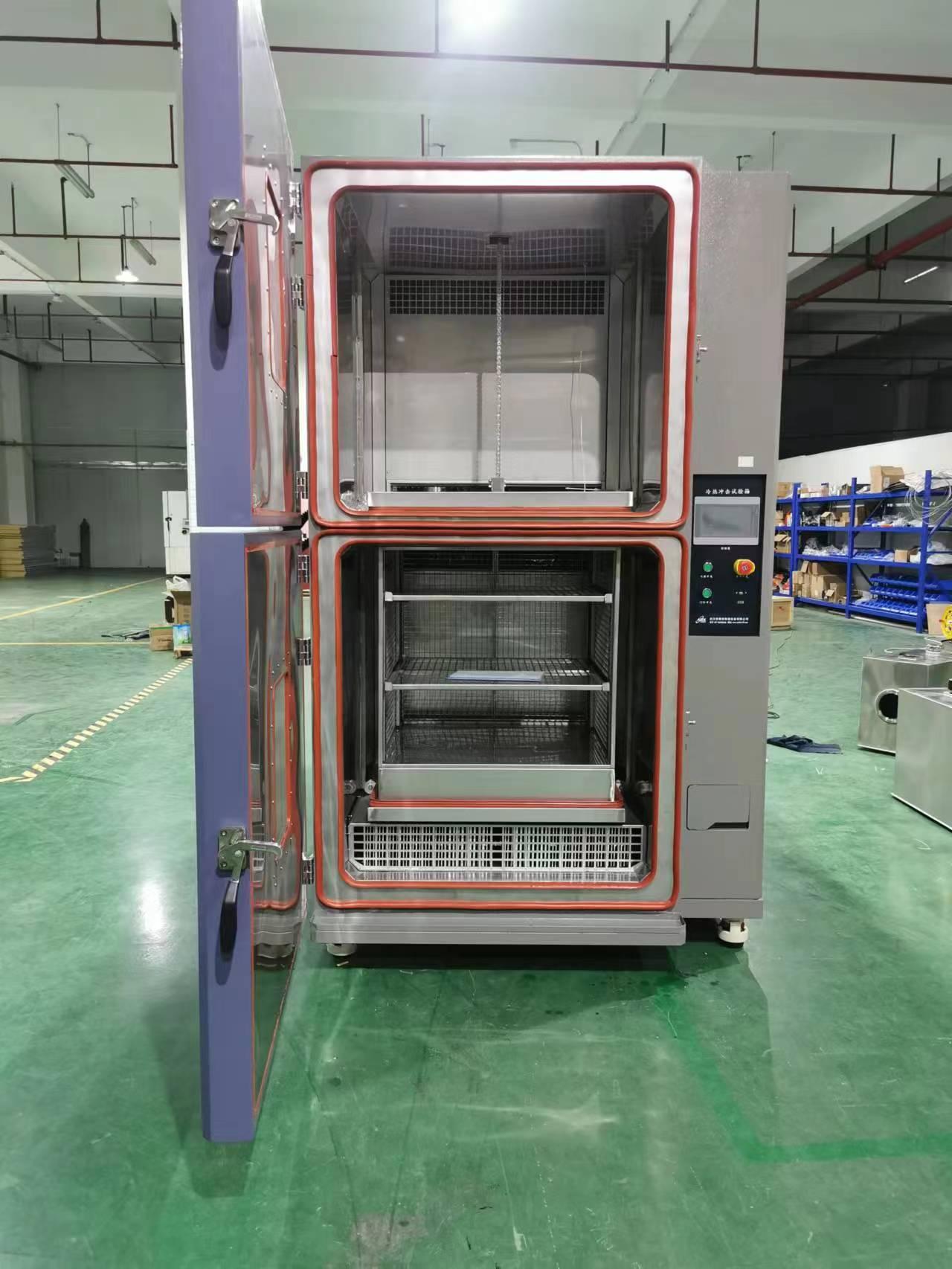

3、两箱：没有常温停留阶段，只有高温及低温停留，高低温停留阶段初期有明显的过冲现象。

4、功能：两个箱体，高温箱体和低温箱体，中间是吊篮。测试时样品放在吊篮里，做高温测试时吊篮提到高温箱，反之做低温试验。因样品快速放入预先降温的低温室或预先加热的高温室，因此变12胚。温速度快；结构紧凑，一般容积较小；转换时间短，试验时产品需要移动；可作为热冲击箱使用又可以作单独的高温箱或单独的低温箱使用。



五、技术规格：

型号	工作室尺寸	外箱尺寸	载重
ADX-TS-50L	400mm(W)×350mm(H)×360mm(D)	1650mm(W)×1800mm(H)×1750mm(D)	5kg
ADX-TH-80L	400mm(W)×400mm(H)×500mm(D)	1700mm(W)×1800mm(H)×1800mm(D)	5kg
ADX-TS-150L	500mm(W)×600mm(H)×500mm(D)	1800mm(W)×1800mm(H)×1800mm(D)	5kg
ADX-TS-225L	700mm(W)×500mm(H)×600mm(D)	1900mm(W)×2400mm(H)×1800mm(D)	10kg
ADX-TS-408L	600mm(W)×850mm(H)×800mm(D)	2050mm(W)×2250mm(H)×2150mm(D)	15KG



工作室温度范围	A:-40℃～150℃ B:-55℃～150℃ C:-65℃～150℃
温度恢复时间	5分钟以内
温度波动度	±0.5℃
温度偏差	±2.0℃
高温箱温度范围	60℃-200℃
低温箱温度范围	-65℃-0℃		-70℃-0℃			-85℃-0℃
高温储能时间	常温至+150℃约40分钟		常温至+150℃约40分钟			常温至+150℃约40分钟
低温储能时间	常温至-40℃约60分钟		常温至-55℃约75分钟			常温至-65℃约30分钟
内箱材质	优质SUS#304不锈钢
外箱材质	双面镀锌钢板，表面喷塑处理；（可选择:SUS#304不锈钢）
保温材料	硬质聚氨酯泡沫+玻璃纤维，门保温材料为质聚氨酯泡沫
控制系统	原装进口LCD液晶显示触摸屏
冷冻系统	风冷式/水冷式、复叠式原装进口法国泰康压缩机（两台），环保 R404A/R23（臭氧耗损指数为0）
加热 送风循环系统	采用多翼离心式循环风扇，加强轴心+耐高低温之旋转叶片铝合金制成，以达强制对流
保护装置	无熔丝开关，压缩机超压、过热、过电流保护、超温保护、风机过载保护、保险丝、干烧空焚保护、缺水保护
标准配件	测试孔1个，置物架2套，电源线3米
冷却水水温及水压要求	循环冷却水温度：≤+30℃；循环冷却水供水压力：0.25MPa～0.4MPa；冷却水管路系统的设计与施工应保证在额定流量下制冷机入口的压力为0.25MPa～0.4MPa；制冷机出口到冷却 水塔的压力降不大于0.05 MPa；
电源	AC 380V±10%  50Hz   3相5线（3根火线，1根零线，1根保护地线）
	17KW	22KW		25KW	50KW		70KW
