一、用途：

步入式高低温湿热试验室主要是由控制系统、制冷系统、试验库体、循环风机、加湿器、加热器等组合而成。是提供业界大型成品、半成品、零部件的温湿度环境测试的检测设备。

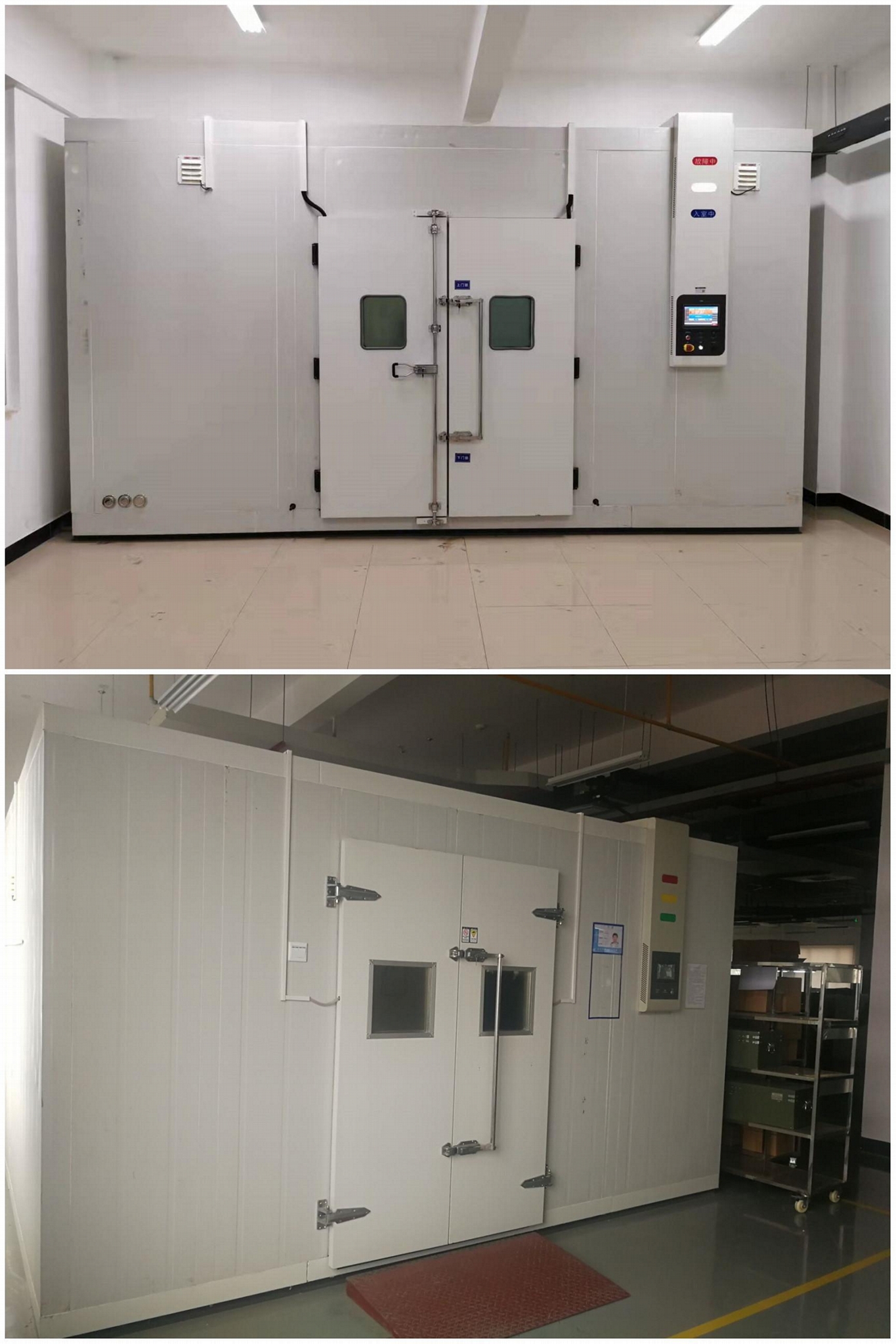

二、箱体结构

1.试验室为方便试品进出工作室，采用落地式箱体结构：制冷机组柜位于工作室后部，由于该试验室外形较宽，可将操作部份放于试验室前面靠门部位，操作面板位于试验室正面。箱体外壳采用库板，内壁采用SUS304#不锈钢。保温材料为硬质阻燃聚氨脂发泡.

2.制冷机组柜：放于工作室后部，制冷压缩机组集中安装在其内的机组架上，专门设置维护检修便门。

3.箱体大门：采用双开门结构，试验室的大门密封采用硅橡胶条，耐高低温，抗老化，密封性能良好。

4.箱体观察窗：为便于观察箱内试品的情况，观察窗材料均为多层钢化玻璃构成的中空电阻膜加热防霜玻璃。

5.照明装置：试验室内设置有两盏40W／220V防潮、防爆照明灯，可手动直接开关控制，避开箱体中部样品区。

三、步入式高低温湿热试验室执行标准：

1．GB2423.1-2008/IEC6008-2-1-2007 低温试验方法

2. GB2423.1-2008 高温试验方法

3. GJB150.3A-2009 高温试验方法

4. GJB150.4A-2009 低温试验方法

5. GB2423.22-2008 温度变化速率试验方法

6. GB2424.5-2006 温度试验箱性能确认

7．GB/T10586-2008 低温试验箱技术条件

8. GB/T2423.3-2008(IEC68-2-3)恒定湿热试验方法

9. GJB150.9A-2009 湿热试验方法

10. GB/T2423.4-2008/IEC6008-2-30:2005 交变湿热方法

11. GB/T5170.18-2005 试验设备基本参数检定方法









四、技术规格：

型 号	ADX-BHW-A ADX-BHW-B ADX-BHW-C
温度范围	-20～150℃	-40～150℃	-70～150℃
湿度范围	20%～98%RH
温湿度波动度	±0.5℃/±2.5%RH
温湿度分布均度	±3℃以内/±3%RH～±5%RH
升温时间	-20～100℃约需40分钟	-40～100℃约需45分钟	-70～100℃约需60分钟
降温时间	20～-20℃约需40分钟	20～-40℃约需60分钟	20～-70℃约需90分钟
内尺部寸	W×H×D（mm）
	2000*2000*2000； 4000*2000*2000 ； 6000*2200*2000; 8000*2200*3000(可根据客户要求尺寸定制)
外部尺寸	2700*2500*2200 ； 4700*2500*4200 ； 6700*2700*2200 ；9200*2700*3200(可根据客户要求尺寸定制)
内部材质	内壁采用SUS304#不锈钢
外部材质	外壳采用库板
保温材料	硬质阻燃聚氨脂发泡
冷冻系统	采用原装进口法国泰康压缩机或德国比泽尔压缩机。该型号压缩机应能实现制冷量大、噪音小、能耗低、效率高。并且应能保证能够长期、稳定、可靠地运行。制冷剂：R404A与R23符合国际环保公约要求
控制系统	7寸高清彩色触摸屏，中文/英文可任意选择切换，实时显示温湿度PV/SP曲线；并且可以查询历史曲线
保护装置	无熔丝开关、压缩机过载保护开关、冷媒高低压保护开关、超湿度超温保护开关、保险丝、故障警告系统
标准配件	记录器(选购)、观视窗、50mm测试孔、PL箱内灯、隔板、干湿球纱布
电源	AC 380V±10%  50Hz   3相5线（3根火线，1根零线，1根保护地线）
