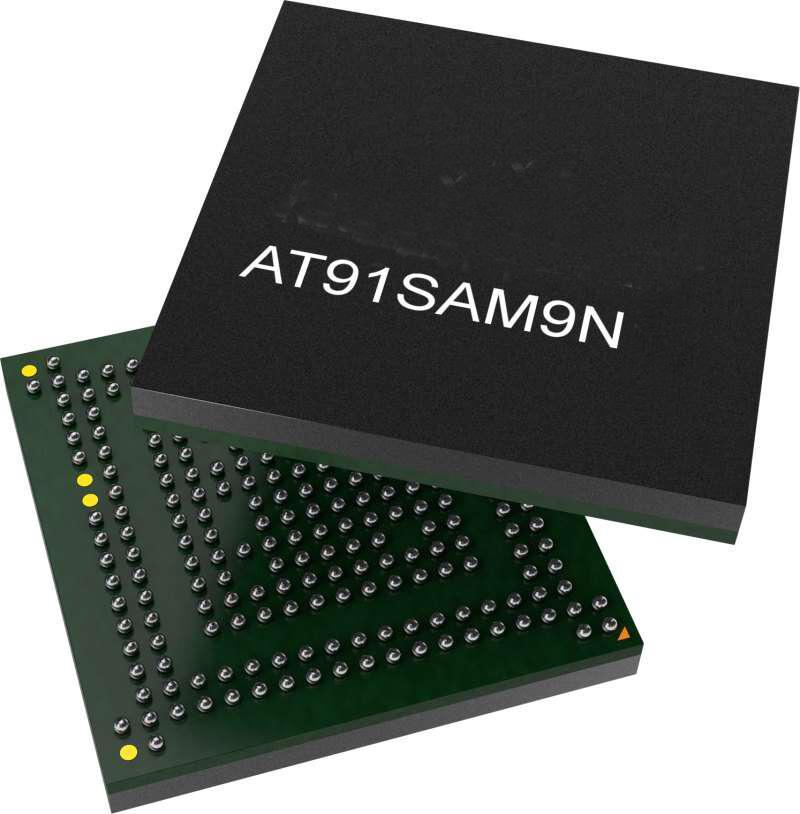

Lattice芯片AT91SAM9N产品信息

描述
SAM9N和SAM9CN Arm926EJ-S™-基于嵌入式微处理器的微处理器提供了频繁请求的用户组合
接口功能和高数据速率连接，具有LCD控制器、电阻式触摸屏、多个UART、SPI、，
I2C、全速USB主机和设备以及SDIO。
这些eMPU支持用于程序和数据的最新一代LPDDR/DDR2和NAND闪存接口
存储与八个DMA通道和包括32K字节SRAM的分布式存储器相关联的内部133MHz多层总线架构可维持处理器和高速外围设备所需的高带宽。
SAM9CN设备提供具有DMA支持的片上硬件加速器，可实现高速数据加密
以及对传输的数据或应用程序的认证。支持的标准是高达256位的AES和FIPS发布
180-2兼容的SHA1和SHA256。嵌入真随机数生成器用于密钥生成和交换
协议。这些设备还具有用于加密密钥（SAM9CN12）、用户配置（SAM9N12和
SAM9CN11）和设备配置（全部）。SAM9CN12包括一个安全的引导ROM；SAM9N12和SAM9CN11包括一个标准引导ROM。
I/O支持1.8V或3.3V操作，可独立配置用于内存接口和外围设备I/。此功能消除了对任何外部电平移位器的需求，同时0.8mm球间距封装降低了PCB成本
以及复杂性。
SAM9N和SAM9CN电源管理控制器具有高效的时钟门控和电池备份部分
这使得在活动和待机模式下的功耗最小化。下表显示了嵌入式功能
每个设备的。
•设备配置

特性
核心

-运行频率高达400 MHz的Arm926EJ-S Arm®Thumb®处理器

-16 KB数据缓存、16 KB指令缓存、内存管理单元

•记忆

-一个128 KB的内部ROM嵌入标准或安全引导程序

-一个32K字节的内部SRAM，以系统速度单周期访问

-32位外部总线接口，支持8组DDR2/LPDDR、SDR/LPSDR、静态存储器

-MLC/SLC NAND控制器，具有高达24位的可编程多位纠错码（PMECC）
系统运行频率高达133 MHz

-上电复位、复位控制器、停机控制器、周期间隔定时器、看门狗定时器和实时时钟

-引导模式选择选项，重新映射命令

-内部低功率32 kHz RC和快速12 MHz RC振荡器

-可选32768 Hz低功率振荡器、16 MHz振荡器、一个用于系统的PLL和一个针对USB优化的PLL

-六个32位层AHB总线矩阵

-具有专用可编程时钟的双外围桥接器

-一个双端口8通道DMA控制器

-高级中断控制器（AIC）

-两个可编程外部时钟信号

•低功率模式

-带有四个32位通用备份寄存器的关闭控制器

-时钟发生器和电源管理控制器

-极慢时钟工作模式，软件可编程电源优化功能

•外围设备

-LCD控制器

-带专用芯片收发器的USB设备全速

-带专用芯片收发器的USB主机全速

-一个高速SD卡和SDIO主机控制器

-两个主/从串行外围接口（SPI）

-两个3通道32位定时器/计数器（TC）

-一个同步串行控制器（SSC）

-一个4通道16位PWM控制器

-两个2线接口（TWI）

-四个通用同步异步接收发射机（USART）

-两个通用异步收发器（UART）

-一个调试单元（DBGU）

-一个12通道10位模数转换器，最多支持5线电阻式触摸屏

•安全

-晶体故障检测

-独立看门狗

-通电复位单元

-寄存器写入保护

-SHA（SHA1和SHA256）符合FIPS出版物180-2（SAM9CN11/SAM9CN12设备）

•密码学

-符合NIST特别出版物800-22的真随机数发生器（TRNG）

-AES 256、192、128位密钥算法，符合FIPS出版物197（SAM9CN11/SAM9CN12设备）

-256个用于加密密钥的熔丝位和64个用于设备配置的熔丝位，包括JTAG禁用和从芯片上强制引导

只读存储器

•输入/输出

-四个32位并行输入/输出控制器

-105条可编程I/O线，与多达三个外围I/O多路复用

-每个I/O线路上的输入更改中断功能，可选施密特触发器输入

-可单独编程的开漏、上拉和下拉电阻器、同步输出

•包装

-217球BGA，间距0.8 mm

-247球BGA，间距0.5毫米

技术参数

电气特性
