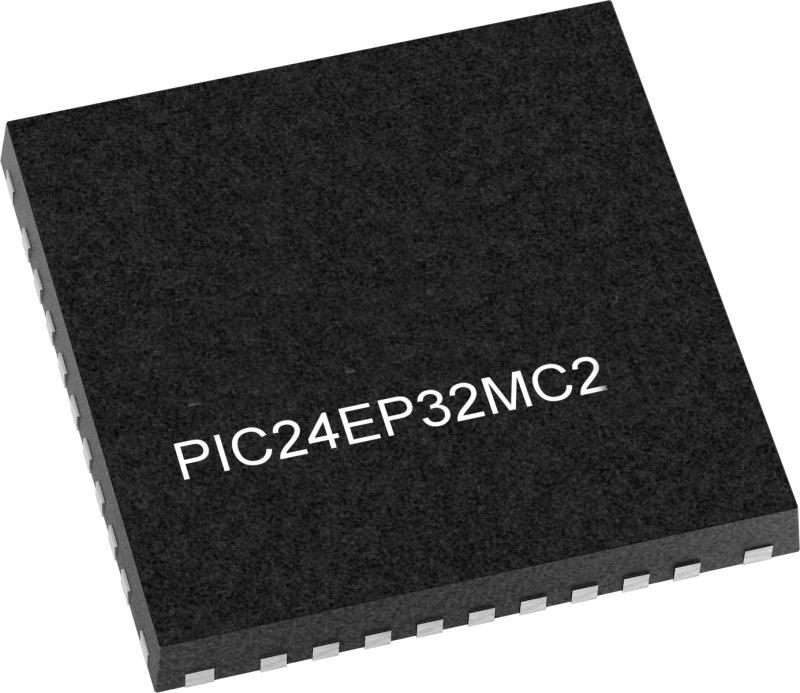

Lattice单片机PIC24EP32MC2产品详情

概述

70 MIPS PIC24E电机控制MCU具有增强的片上外围设备，能够设计出更节能、操作更安静、范围更广、寿命更长的高性能、精确的电机控制系统。它们可用于控制无刷直流、永磁同步、交流感应和步进电机。这些设备也是高性能通用应用的理想选择。

特性

3.0V至3.6V，-40ºC至+85ºC，DC至70 MIPS

3.0V至3.6V，-40ºC至+125ºC，DC至60 MIPS

PIC24E MCU核心

修改后的哈佛建筑

C编译器优化指令集

16位宽数据路径

24位宽指令

16x16整数乘法运算

32/16和16/16整数除法运算

高速PWM

最多三对具有独立定时的PWM

上升沿和下降沿的死区时间

7.14 ns PWM分辨率

PWM支持逆变器、PFC、照明、无刷直流、永磁同步电机、ACIM、SRM

可编程故障输入

用于ADC转换的灵活触发器配置

高级模拟功能

ADC模块可配置为10位，1.1 Msps，带四个S&H或12位，500 ksps，带一个S&H

最多三个运算放大器/比较器

运算放大器与ADC模块的直接连接

附加专用比较器

比较器用32个电压点的可编程参考

充电时间测量单元（CTMU）支持mTouch™ 电容式触摸感应

计时器/输出比较/输入捕获

12个通用定时器

五个16位和最多两个32位定时器/计数器

四个可配置为定时器/计数器的OC模块

四个IC模块

用于调度复杂序列的外围触发器生成器（PTG）

带两个可配置定时器/计数器的PTG模块

32位正交编码器接口（QEI）模块，可配置为定时器/计数器

通信接口

两个UART模块（15 Mbps）

两个4线SPI模块（15 Mbps）

两个I2C™ 支持SMBus的模块（高达1Mbaud）

PPS允许功能重新映射

可编程循环冗余校验（CRC）

直接存储器存取（DMA）

具有用户可选优先级仲裁的4通道DMA

UART、SPI、ADC、IC、OC和定时器

规格型号
