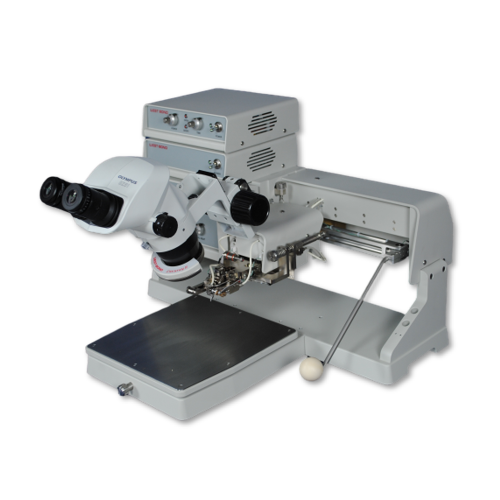

WEST BOND 7KE球楔一体键合机

WEST BOND 7KE球楔一体键合机
型号:7KE
品牌:WEST BOND
原产地:美国
类别:工业设备 / 化工设备
标签︰球楔一体键合机 , 7KE球楔一体机 , WEST BOND引线键合机
单价: ¥666666 / 台
最少订量:1 台
发送查询

产品描述

一、West Bond引线键合机 工作原理:

利用热超声键合原理,通过引线键合工具的振动,将键合金属丝在集成电路芯片与基片上的键合点进行键合,根据事先编好的芯片键合程序,以合适的时间、压力,强度和超声振动频率在芯片和基片之间完成引线键合和引线球键合。



二、WEST BOND 7KE球楔一体键合机 特点:

● 可存储多种材料制成的不同芯片的不同的键合程序

● 便于科研人员准确操作的 8:1机械优势的操纵杆

● 双力键合压力设定,保护易碎芯片

● 自动送线装置

● 45 度锲键合,90 度垂直上下深腔锲键合,球键合

● 经过振动冲击和高低温试验后的引线拉力达到航空、航天的测试标准。
















三、7KE 引线键合机的组成部分 :

● 微机控制参数的键合主机

● 光学对位系统

● 键合热能监控装置

● 芯片键合工作台

● 引线键合工具



四、WEST BOND 7KE球楔一体键合机 主要参数:

● 一次性可编程键合种类:  30个

● 引线键合劈刀直径: 1.58 mm

● 键合压力范围: 10 -250 g

● 键合带范围: 12.5x50um - 25ux250um

● 键合丝直径范围:  18 - 75 um

● XY轴行程面积: 17.8  mm 2

● Z轴行程高度:  0 - 14.3 mm

● 超声功率: 4 W

● 温度范围: 室温 - 400 °C

● 电压: 230 V

WEST BOND 7KE球楔一体键合机 1
