畅销型号：MSX-W10-PA、MSX-W11-PA、MSX-W12-PA、MSX-W13-PA、MSX-W22-PA。
可选带显示屏型号：MSX-W10-PA-LCD、MSX-W11-PA-LCD、MSX-W12-PA-LCD、MSX-W13-PA-LCD、MSX-W22-PA-LCD。

    MSX-W13-PA是一块低成本、高性能的差压变送器，是楼宇、厂房中压差监测的优质选择。Dwyer Magnesense微差压变送器 MSX是MS、MS2系列的第三代升级产品，精度高，稳定性好，每一个产品都有8档量程可调，电气输出电流、电压两种信号。可以测量差压、正压、负压，与风速侧片MAFS配套使用，可以测量低于3m/s的风速，大大降低了风速、风量测量需求的成本。

采用霍尔效应测量原理，并增加了多种功能，节省安装时间和费用，而且订购方便简单。采用阻燃材料，可选择户外全天候防护和危险场合的防爆隔爆选项，在多种场合更安全。

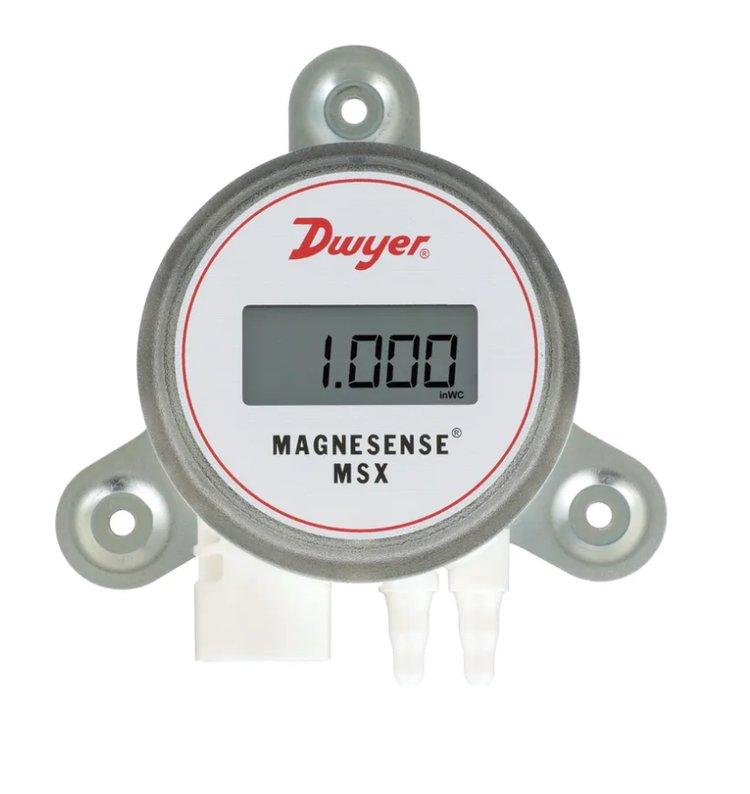

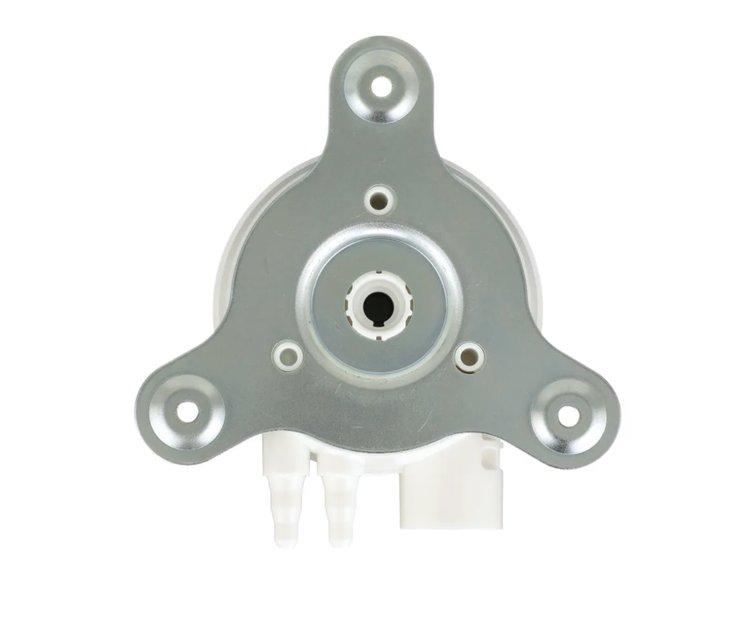

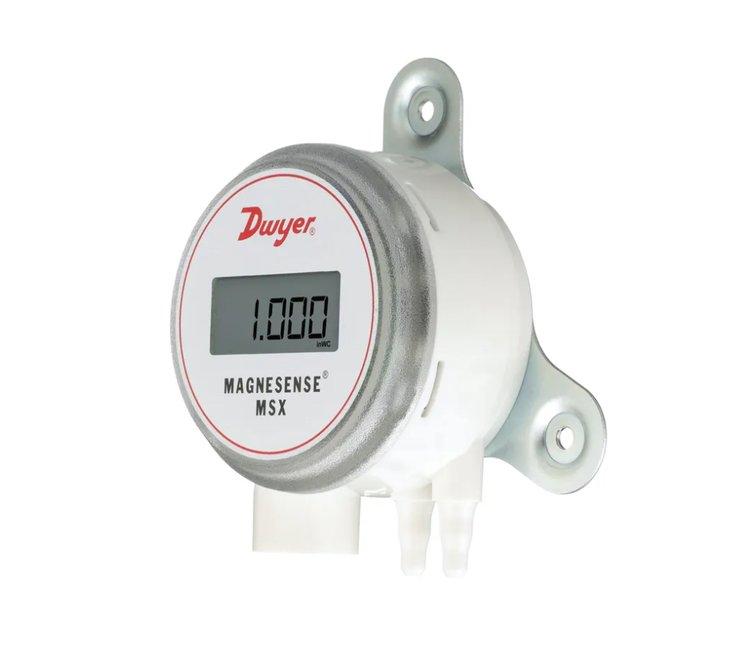

Dwyer MSX-W13-PA差压变送器MSX-W12-PA、MSX-W11-PA
MSX系列差压变送器介绍

MSX系列Magnesense⑧差压变送器传承了MS2系列Magnesense I差压变送器的稳定性和多功能性，应用于楼宇自动化控制系统。它简化了订购流程，可由工厂按客户需求配置，节约产品安装设置时间。压力单位可选Pa,毫米水柱或英寸水柱，每个型号都有32个量程可选用，均可配置成单向或正负组合量程。MSX系列差压变送器可线性输出差压信号，或开方后线性输出风速风量信号。它能同时输出电压和电流信号，便于维护和检修。

功能/特点

清晰读数的LCD显示屏可转180度显示 可选配免工具快速接线端子排,方便快速接线

UL94 V-0和UL 2043等级的阻燃和阻烟外壳，在各种应用场合更加安全

应用

●空气处理机组中的过滤器状态监测

●制药，半导体，洁净室的室内压力监测.商业和专业建筑中的风管静压测量
变风量调节系统中的风速/风量

技术指标

介质:空气和不可燃的兼容气体。

材质:请咨询工厂。

精度:满量程的+1%FSO。

稳定性:每年+1%FSO。

温度范围: -4- 158°F (-20- 70°C)。

压力限制:量程0和1:最大操作压力为3.6psi,爆裂压力为6psi;量程2和3:最
大工作压力为6psi,爆裂压力为6psi。

电源要求: 10-36VDC(2线), 17-36VDC或隔离的21.6-33VAC(3线)。

输出信号: 4-20mA (2线) ; 0-10V或0-5V (3线)

响应时间:瞬时(默认)或3秒可选)。零点和量程调整:数字按钮。

回路电阻:电流输出: 0-12500 (最大) ;电压输出:最小负载1k2。

电流消耗:最大21mA。

电气连接:可移除的欧式端子排。

进线方式: 1/2*NPS螺纹。

显示(可选) : 4位LCD显示屏。

过程连接: 1/8"， 3/16"， 1/4"， 5mm和6mm内径软管。

外壳防护等级: NEMA 4X (IP66),阻烟等级UL 2043,阻燃等级UL94 V-0。

安装方向:任意。

重量: 8.0盎司(230克)。机构认证: CE。
简易操作指南

1. 电气连接

MSX变送器采用两线制4-20mA电流输出或三线制0-5V/0-10V电压输出。并且能够同时输出电流和电压信号。电源和信号连接采用可插拔的欧式四芯接线端子排。

2. 4-20mA两线制电流接线操作

通过端子排上的VDC和COM端子不变送器进行链接。端子排是可插拔的，每个端子在电路板上都有标印注明。由VDC和COM标明正负极。

3. 0-10V/0-5V三线制电压接线操作

端子排是可插拔的，每个端子在电路板上都有标印说明。正极由VOUT标示。交流或直流供电采用丌同端子连接供电。如果变送器正负极被意外接反了，则将无法正常工作，但丌会损坏变送器。

4. 压力单位选择

请使用拨码开关1和2的组合来选择丌同的压力单位。如带有LCD显示屏，LCD屏将显示当前选择的单位。请使用拨码开关7和8的组合来选择丌同的压力量程。

5. 调零

在两个压力端口无压的情况下，按下零点校准按钮3秒钟来进行零点校准。如带有LCD显示屏，则会看到显示“ZERO"，完成后会自动返回到主菜单。

6. 响应时间调整

拨码开关6可以选择所需的响应时间。

当开关处于OFF或者向下位置时，变送器的响应时间是即刻响应。

当开关处于ON或向上位置时，响应时间为3秒
