MX3300数码管LED气体多功能电流4-20mA差压变送器RS485输出

数字微差压表采用高性能的微差压传感器做为感压元件，配合超低功耗数字调理电路，使其具有精度高、长期稳定性好等特点。与机械微差压计相同的安装方式，便于工程人员现场安装调试。

该系列微差压表可用于洁净室、手术室、无尘室、通风系统、风机测试等对于高精度微差压的测量与控制。



☆采用高性能微差压传感器，精度高，稳定性好

☆多种压力单位切换

☆可设定高压/低压报警，蜂鸣报警

☆多种功能：开关机/清零/蜂鸣报警/灯光报警





技术规格

量程:请参考选型数据

过载压力:7kPa(<2kPa量程) 5x量程(2kPa量程)

精度等级:1%FS(>60Pa)

长期稳定性:优于0.5%FS/年

零点温度漂移:优于0.02%FS/C，0.05%FS/C

灵敏度温度漂移:优于0.02%FS/C，0.05%FS/C供电电压:24VDC

工作电流:<0.2mA(非报警状态)

输出信号:RS485

供电:24V DC

工作温度:-20~80C

防护等级:IP54

测量介质:洁净气体或空气

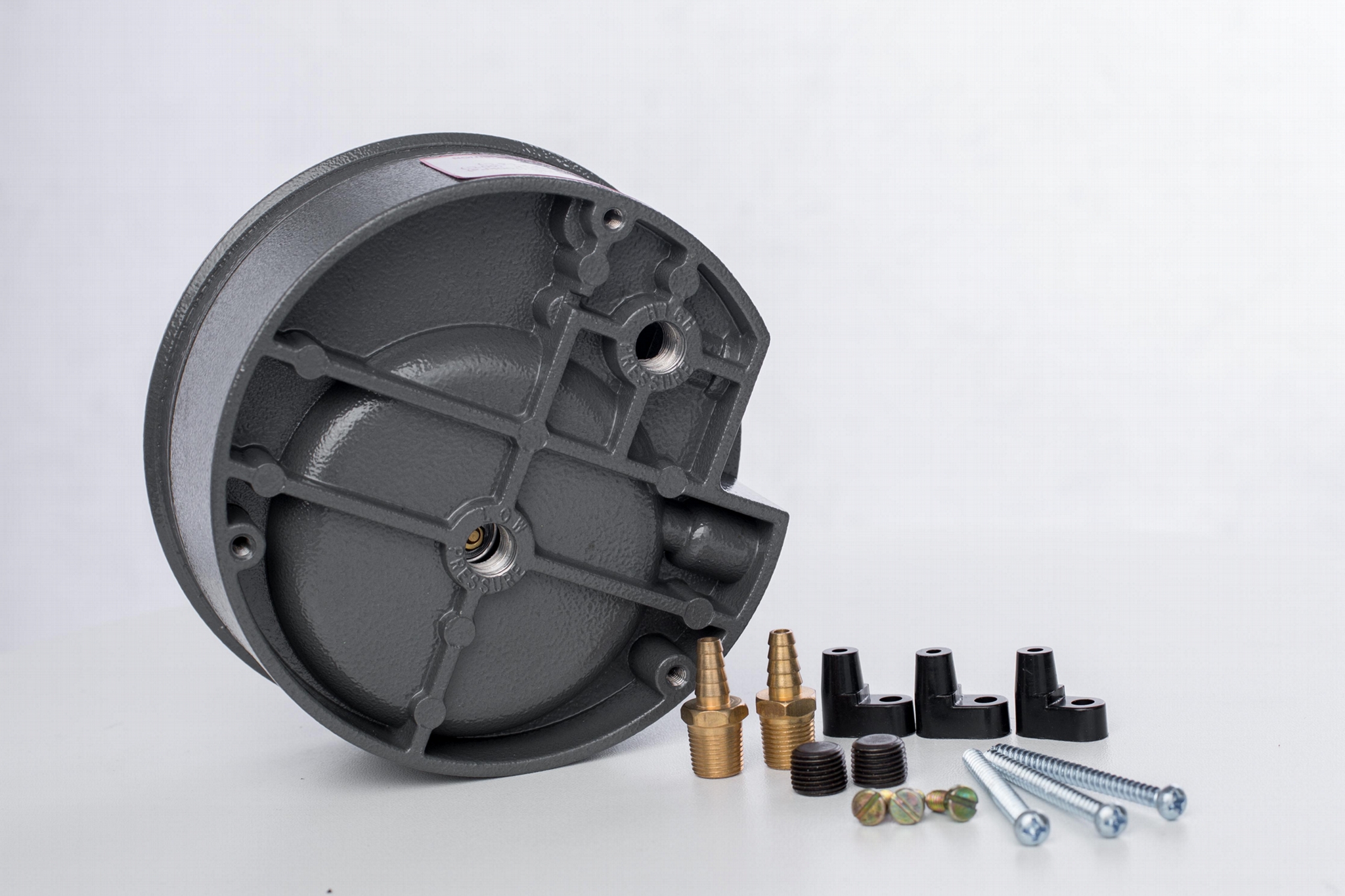

压力接口:1/8”NPT内螺纹，共两对（侧面或背面）

壳体材质:铸铝外壳

产品认证:CE认证

MX3300数码管LED气体多功能电流4-20mA差压变送器RS485输出
产品尺寸图
单位：mm

端子定义

​

红色：24V DC+       绿色：485A+

蓝色：24V DC-       黄色：485B-



注：出线定义以产品实际标签标注为准



按键及菜单说明

1.中间键 长按3秒,进入系统设置

2.左边向下键 测量界面时，长按3秒钟，执行清零一次，在菜单功能时，是向下选择功能

3.右边向上键 测量界面时，长按3秒钟，关闭声光报警，并关闭报警功能，在菜单功能时，是向上选择功能。

各按键的详细说明如下：

监控器/变送器一旦启动，即进入测量值显示状态，LED栏显示当前的差压值。在该状态下按●键三秒钟，LED栏显示仪表参数菜单。通过▼/▲键调整所需调整的菜单，此时选定的菜单闪烁，再按下●键，LED栏显示相应菜单项所对应的参数值，此时参数值闪烁。通过▼/▲键将该值调好后，再次点按●键3秒钟，该参数值即被保存，并且LED栏返回测量值显示状态。

菜单及按键操作示例如下图：

缩写	菜单定义	详细解释	出厂设置值
F000	传感器量程上限	厂家调试用
F001	传感器量程下限	厂家调试用
F002	通讯地址	可修改,1-254之间	1
F003	通讯波特率	4800，9600，19200三个可选（1920=19200）	9600
F004	小信号切除	0-5，如果选2，表示小于满量程2%的值，显示和输出均为0	1或0
F005	压力单位	可选择0=pa 1=kpa 2=inCH	0
F006	报警开关	报警开关，默认为0不打开。0为关闭状态，1为打开状态。	0
F007	报警方向	报警方向设置，0为向上报警，就是压力高于报警设定值时报警，1为向下报警	0
F008	报警设定值	报警设定值	0
F009	阻尼（滤波）	显示或输出前几秒数值的平均值，0为实时显示	5
F010	小数点位数	默认是0，就是没有小数点。共有0，1，2三个可选	0
F011		用户不必理会
F012		用户不必理会
F013		用户不必理会

MX3300数码管LED气体多功能电流4-20mA差压变送器RS485输出


产品选型

例如：MX330043

型号	MX3	300	4	3		数显差压变送器/开关
壳体		300			铸铝外壳
量程			见量程表		量程选项
继电器或输出				1	4-20mA
			2	0-10V
			3	RS485/Modbus
			4	2*SPDT



代码	工程单位及量程表
Pa	Pa	kPa	in w.c.	mm w.c.	mbar
1	0-60	60.00	0.060	0.250	6.000	0.600
2	0-125	125.0	0.125	0.500	12.00	1.250
3	0-250	250.0	0.250	1.000	25.00	2.500
4	0-500	500.0	0.500	2.000	50.00	5.000
5	0-1000	1000	1.000	4.000	100.0	10.00
6	0-2500	2500	2.500	10.000	250.0	25.00
7	0-5000	5000	5.000	20.00	500.0	50.00
8	0-10000	10000	10.00	40.00	1000	100.0
X	订制量程

注：1.零点在中间的定义：选型最后加Z。如MX330043Z,代表满量程500Pa，零点在中间，即实际为-250-0-250Pa.

2. 量程范围如选，则为订制型号，则在型号后备注所需量程.  如：MX3300X3（0-1500Pa),则代表为则量程为1500PA.
