型号: | BL200 |
---|---|
品牌: | 钡铼 |
原产地: | 中国 |
类别: | 电子、电力 / 其它电力、电子 |
标签︰ | 分布式IO模块 , 以太网IO模块 , Modbus TCP IO模块 |
单价: |
¥700
/ 件
|
最少订量: | 1 件 |
BL200系列耦合器数据采集模块是一个数据采集和控制系统,基于强大的32 位ARM926EJ-S™ 微处理器设计,采用Linux操作系统,支持Modbus,MQTT,OPC UA等多种协议,可以快速接入现场PLC、MES、Ignition和SCADA以及ERP系统,同时也能快速连接到AWS云,Thingsboard、华为云以及阿里云等众多云平台。内置可编程逻辑控制、边缘计算、定制化应用,适用于IIoT和工业自动化应用。另外该设备提供SDK,允许用户进行二次开发,满足碎片化的应用市场需求。
BL200系列耦合器是一种模块化的分布式I/O数据采集模块系统。该系统由3部分组成:现场总线耦合器和各种类型的(数字和模拟信号以及特殊功能)I/O模块以及终端模块。该节点和现场设备(例如PLC)之间的通讯通过现场总线耦合器的以太网接口实现,现场总线耦合器和 I/O 模块之间的通信通过本地总线进行。两个以太网接口内部集成交换机功能,可以建立线性拓扑,无需额外的交换机或集线器。
该系统需要使用电源模块提供24VDC系统电压和24VDC现场电压,由于使用了2组独立的电源,BL200系列耦合器现场电压输入接口和系统电压输入接口彼此电气隔离。
在装配现场总线节点模块时,各个I/O模块可以任意组合排列,不要求按模块类型分组。
必须始终将终端模块(例如 TERM)插入现场总线节点的末端,确保正确的数据传输。
BL200系列耦合器可以通过内置的web服务器进行配置和测试。

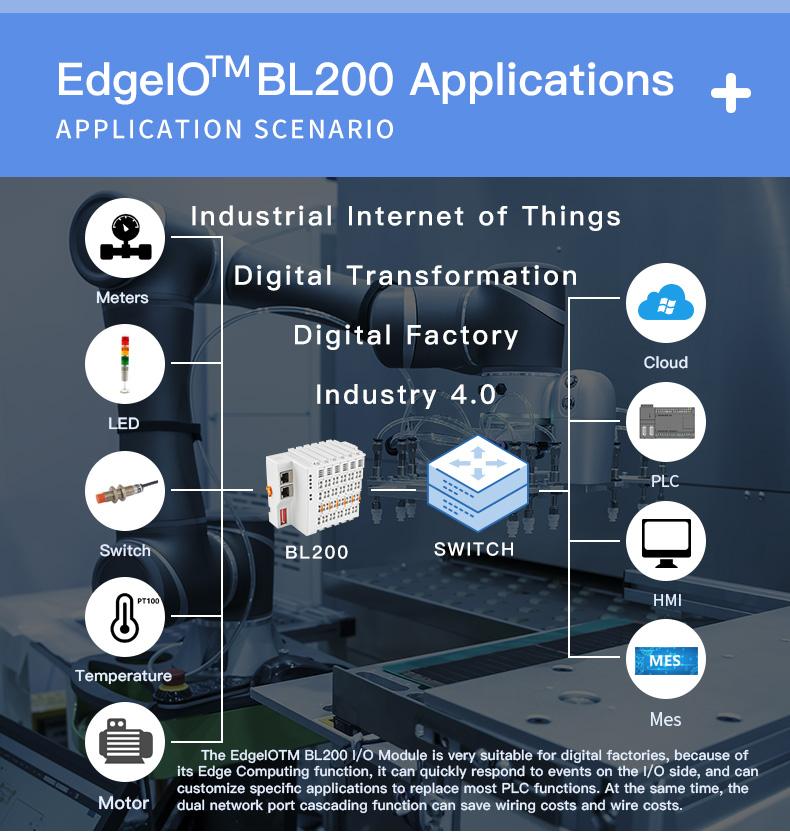

分布式I/O数据采集模块系统由于具有可靠度高、容易扩展、设置容易、网络布线方便等特性,适用于分散地区的应用,广泛应用于数据收集和各种控制。产品广泛应用于物联网、智慧工厂、智慧医疗、智能家居、智能交通、机房动力环境监控、电力、石油监控等行业。
功能特点
最大可接入32个 I/O 模块;
支持多种工业通信协议Modbus、MQTT、OPC UA等;
支持接入阿里云、华为云、AWS云、Thingsboard、Ignition等;
内置可编程逻辑控制、边缘计算;
现场侧和系统侧以及总线侧三者彼此电气隔离;

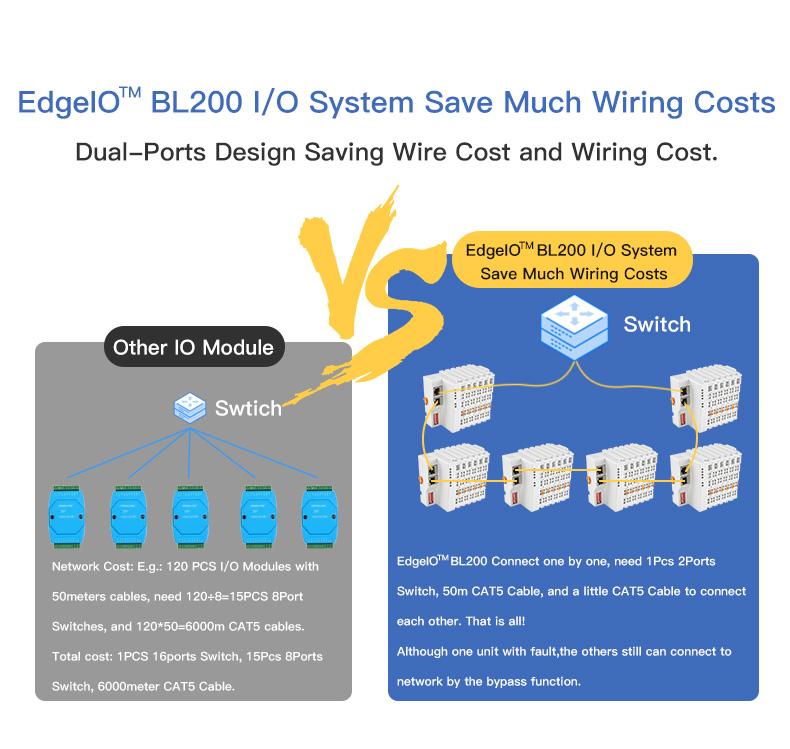

支持2 X RJ45接口,集成交换机功能,可以建立线路拓扑,节约交换机或集线器;
便捷的接线连接技术,免螺丝安装。
技术参数
名称 | 参数 | 描述 |
系统电源 |
供电电源(系统) |
24 VDC |
输入电流(系统) |
最大500 mA@24VDC |
|
电源效率 |
84% |
|
内部总线电压 |
5VDC |
|
耦合器消耗电流 |
最大300mA@5VDC |
|
I/O模块消耗电流 |
最大1700mA@5VDC |
|
隔离保护 | 500 V 系统/供电 | |
现场电源 |
供电电源(现场) |
24 VDC |
电源跨接触点电流(最大) | 10 ADC | |
以太网 |
数量 |
2 X RJ45 |
传输介质 |
双绞线,STP 100 Ω Cat 5 |
|
最大线缆长度 |
100m |
|
速率 |
10/100 Mbit/s |
|
隔离保护 | ESD接触:8KV ,浪涌:4KV(10/1000us) | |
系统 |
操作系统 |
Linux |
处理器 |
ARM926EJ-S |
|
主频 |
300MHz |
|
RAM |
64MB |
|
Flash |
128MB |
|
I/O模块数量 |
最大32 |
|
通过串口模块过程映射(Modbus)数据点
|
Bool : 4096 16 Bit : 2048 32 Bit : 1024 |
|
协议 | Modbus TCP , MQTT , OPC UA , HTTP , BootP , DHCP , DNS , SNTP , SNMP | |
最大连接数 | 15 Modbus TCP | |
接线方式 | 连接技术 | 笼式弹簧连接技术 |
导线直径 |
0.08 mm² ⋯ 2.5 mm², AWG 28 ⋯ 14 |
|
剥线长度 | 8 mm ⋯ 9 mm / 0.33 in | |
环境 |
工作温度 |
0 ⋯ 55 °C |
储存温度 |
-40 ⋯ 70 °C |
|
相对湿度 |
5 ⋯ 95% 无凝结 |
|
工作海拔 |
0 ⋯ 2000 m |
|
防护类型 | IP20 | |
几何尺寸 |
宽度 |
48mm |
长度 |
100mm |
|
高度 | 69mm | |
材料 |
颜色 |
浅灰色 |
外壳材料 |
聚碳酸酯,尼龙6.6 |
|
火灾荷载 |
1.239 MJ |
|
重量 | 180 g | |
机械 | 安装方式 | DIN-35型导轨 |
认证 | EMC |
EN 55022: 2006/A1: 2007 (CE &RE) Class B IEC 61000-4-2 (ESD) Level 4 IEC 61000-4-3 (RS) Level 4 IEC 61000-4-4 (EFT) Level 4 IEC 61000-4-5 (Surge)Level 3 IEC 61000-4-6 (CS)Level 4 IEC 61000-4-8 (M/S) Level 4 |
BL200 ModBus TCP 分布式IO系统耦合器选型表
型号 | 通道 | 信号类型 | 名称 |
M1082 |
8 | NPN | 8通道数字输入模块 |
M1081 |
8 |
PNP |
8通道数字输入模块 |
M2082 |
8 |
NPN |
8通道数字输出模块 |
M2081 |
8 | PNP | 8通道数字输出模块 |
M3041 |
4 |
Current |
4通道模拟输入模块 |
M4043 |
4 |
Voltage |
4通道模拟输出模块 |
M5041 |
4 | Resistor | 4通道RTD输入模块 |
M6021 | 2 | RS485 | 2通道串口通信模块 |
M701 |
/ | / |
24V电源模块 |
M801 |
/ | / |
终端模块 |
BL200 |
/ | / |
Modbus-TCP I/O耦合器 |
BL200UA |
/ | / |
OPC UA 边缘计算I/O控制器 |
BL200M |
/ | / |
MQTT边缘计算I/O控制器 |
BL200Pro | / | / | 多协议边缘计算I/O控制器 |
BL200PN |
/ | / |
分布式Profinet 总线耦合器 |
BL200EP |
/ | / |
分布式Ethernet/IP总线耦合器 |
BL200EC |
/ | / |
分布式EtherCAT总线耦合器 |
BL200BN | / | / | 分布式BACnet/IP总线耦合器 |
深圳市钡铼技术有限公司 | |
---|---|
国家/地区︰ | 广东省深圳市 |
经营性质︰ | 生产商 |
联系电话︰ | 15818053345 |
联系人︰ | Jerry (销售) |
最后上线︰ | 2023/08/23 |
