型号: | BL202 |
---|---|
品牌: | 钡铼 |
原产地: | 中国 |
类别: | 电子、电力 / 其它电力、电子 |
标签︰ | EtherCAT IO 模块 , 以太网IO模块 , 分布式IO模块 |
单价: |
¥900
/ 件
|
最少订量: | 1 件 |
EtherCAT I/O Coupler BL200EC专为工业实时以太网而设计,采用嵌入式Linux系统,配备实时以太网接口芯片和双端口内存,支持配备PHY或现场总线的实时以太网的两个通信通道,兼容 EtherCAT,具有读/写功能的快速 SPI 主机接口。

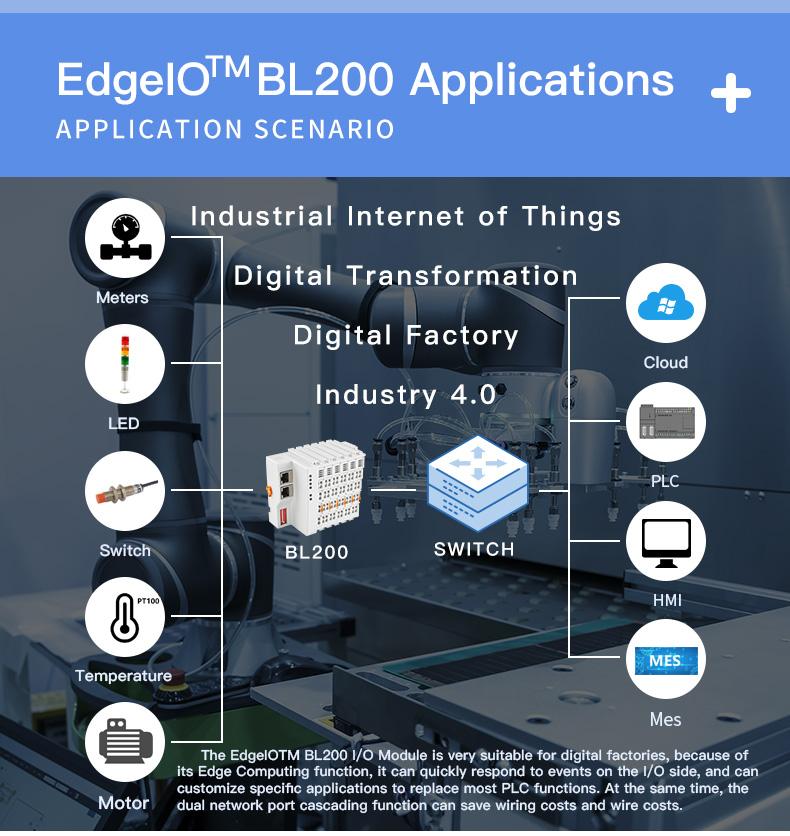

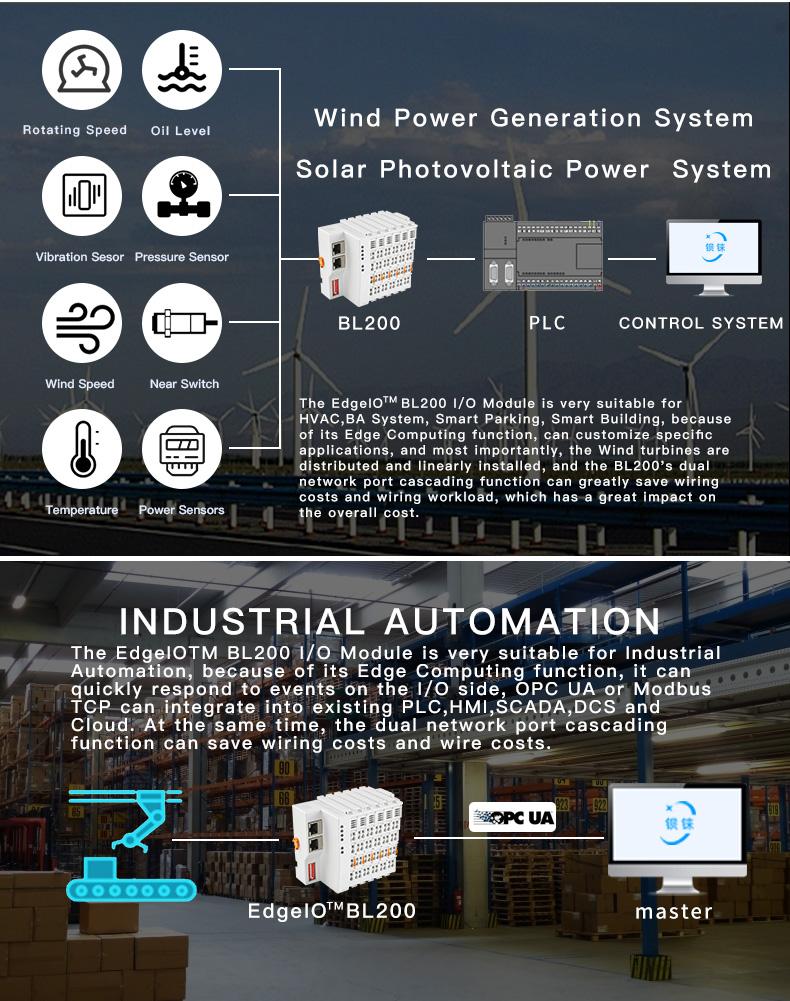

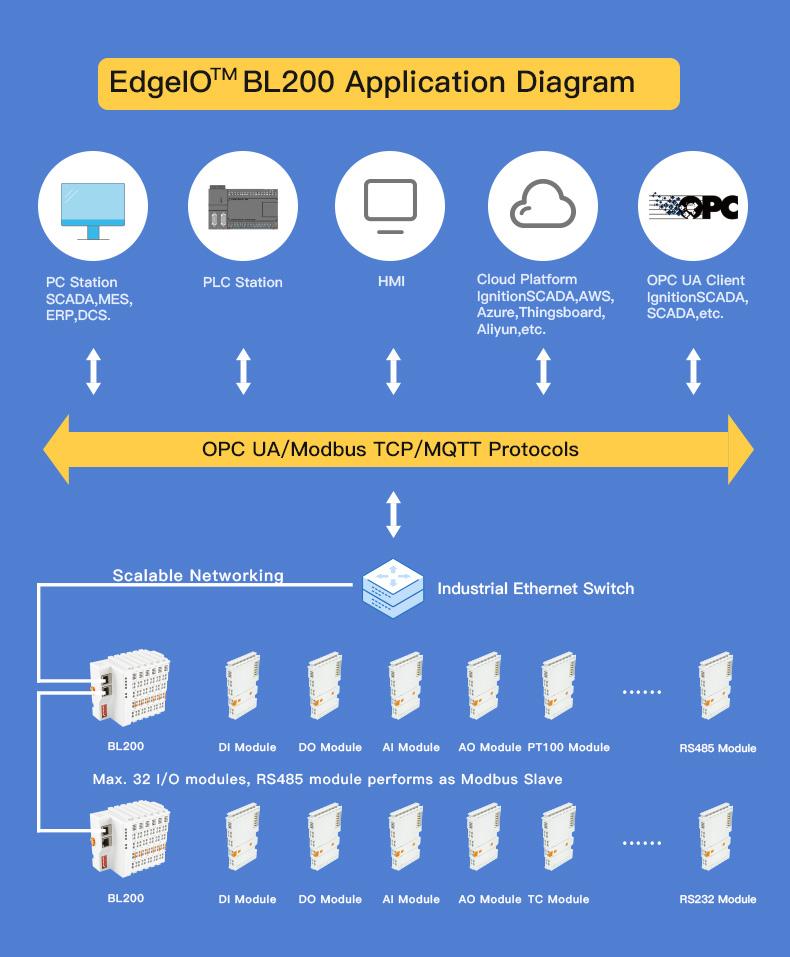

EtherCAT I/O Coupler BL200EC支持双网口级联通讯,最多可支持32个IO模块,包括AI、AO、DI、DO、RTD、TC、RS485、RS232等,集成了一个用于现场总线和实时以太网从站的网络控制器,适用于创建高速、稳定、可靠的工业实时以太网网络和 profinet 现场总线网络。节省布线成本,让您的工业应用更轻松、更具成本效益。
技术参数
名称 | 参数 | 描述 |
系统电源 |
供电电源(系统) |
24 VDC |
输入电流(系统) |
最大500 mA@24VDC |
|
电源效率 |
84% |
|
内部总线电压 |
5VDC |
|
耦合器消耗电流 |
最大300mA@5VDC |
|
I/O模块消耗电流 |
最大1700mA@5VDC |
|
隔离保护 | 500 V 系统/供电 | |
现场电源 |
供电电源(现场) |
24 VDC |
电源跨接触点电流(最大) | 10 ADC | |
以太网 |
数量 |
2 X RJ45 |
传输介质 |
双绞线,STP 100 Ω Cat 5 |
|
最大线缆长度 |
100m |
|
速率 |
10/100 Mbit/s |
|
隔离保护 | ESD接触:8KV ,浪涌:4KV(10/1000us) | |
系统 |
操作系统 |
Linux |
处理器 |
ARM926EJ-S |
|
主频 |
300MHz |
|
RAM |
64MB |
|
Flash |
128MB |
|
I/O模块数量 |
最大32 |
|
通过串口模块过程映射(Modbus)数据点
|
Bool : 4096 16 Bit : 2048 32 Bit : 1024 |
|
协议 | Modbus TCP , MQTT , OPC UA , HTTP , BootP , DHCP , DNS , SNTP , SNMP | |
最大连接数 | 15 Modbus TCP | |
接线方式 | 连接技术 | 笼式弹簧连接技术 |
导线直径 |
0.08 mm² ⋯ 2.5 mm², AWG 28 ⋯ 14 |
|
剥线长度 | 8 mm ⋯ 9 mm / 0.33 in | |
环境 |
工作温度 |
0 ⋯ 55 °C |
储存温度 |
-40 ⋯ 70 °C |
|
相对湿度 |
5 ⋯ 95% 无凝结 |
|
工作海拔 |
0 ⋯ 2000 m |
|
防护类型 | IP20 | |
几何尺寸 |
宽度 |
48mm |
长度 |
100mm |
|
高度 | 69mm | |
材料 |
颜色 |
浅灰色 |
外壳材料 |
聚碳酸酯,尼龙6.6 |
|
火灾荷载 |
1.239 MJ |
|
重量 | 180 g | |
机械 | 安装方式 | DIN-35型导轨 |
认证 | EMC |
EN 55022: 2006/A1: 2007 (CE &RE) Class B IEC 61000-4-2 (ESD) Level 4 IEC 61000-4-3 (RS) Level 4 IEC 61000-4-4 (EFT) Level 4 IEC 61000-4-5 (Surge)Level 3 IEC 61000-4-6 (CS)Level 4 IEC 61000-4-8 (M/S) Level 4 |
BL200EC分布式IO系统耦合器选型表
型号 | 通道 | 信号类型 | 名称 |
M1082 |
8 | NPN | 8通道数字输入模块 |
M1081 |
8 |
PNP |
8通道数字输入模块 |
M2082 |
8 |
NPN |
8通道数字输出模块 |
M2081 |
8 | PNP | 8通道数字输出模块 |
M3041 |
4 |
Current |
4通道模拟输入模块 |
M4043 |
4 |
Voltage |
4通道模拟输出模块 |
M5041 |
4 | Resistor | 4通道RTD输入模块 |
M6021 | 2 | RS485 | 2通道串口通信模块 |
M701 |
/ | / |
24V电源模块 |
M801 |
/ | / |
终端模块 |
BL200 |
/ | / |
Modbus-TCP I/O耦合器 |
BL200UA |
/ | / |
OPC UA 边缘计算I/O控制器 |
BL200M |
/ | / |
MQTT边缘计算I/O控制器 |
BL200Pro | / | / | 多协议边缘计算I/O控制器 |
BL200PN |
/ | / |
分布式Profinet 总线耦合器 |
BL200EP |
/ | / |
分布式Ethernet/IP总线耦合器 |
