一、系统应用背景
河流悬移质泥沙含量(含沙量)是重要的水文参数之一,河流含沙量监测对于水利水电工程建设,水资源开发利用,水土流失治理,工农业取水用水,水文预报等意义重大。目前水文上测量河流含沙量的主要方法是:人工取样,使用烘干法测量含沙量。该方法从样品的采集到分析,均需要大量人力,物力和时间的投入,而且测量周期长,操作过程繁琐,劳动强度大,难以实时,在线监测河流含沙量的变化。
近年来随着新产品新技术的不断引进,针对河流泥沙的监测积累了一些经验,取得了一些进展。目前,由我司研发的JBNS-100型 全自动泥沙在线监测系统已正式投入使用,本套系统可以实现了含沙量和输沙率的实时在线监测。
二、全自动泥沙在线监测系统简介

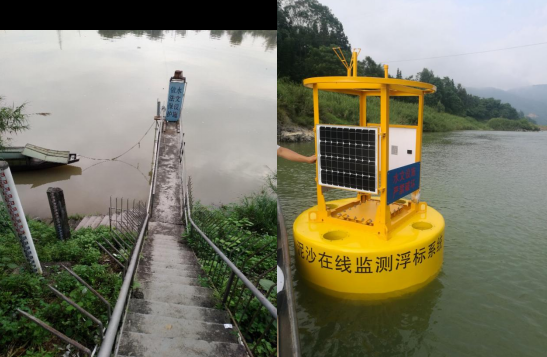

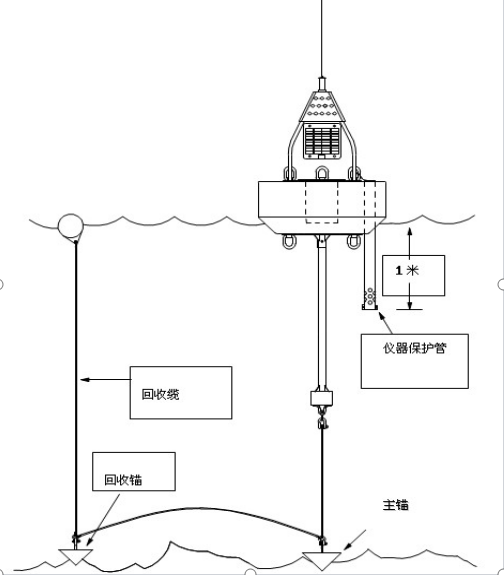

JBNS-100型 泥沙在线监测系统主要由泥沙传感器、数据采集与传输系统(含RTU)、供电系统、数据管理软件和安装支架等组成。
传感器满足《水利部水文仪器及岩土工程仪器质量监督检验测试中心》水文仪器特性要求。
2.1系统特点:
2.2测量原理
本套系统所使用的传感器基于组合红外吸收散射光线法,通过逆投影成像技术,可以连续精确测定水体中的悬移质泥沙含量。按照红外散射光线技术不受色度影响测定悬移质泥沙含量,可直接输出泥沙含量数据,实现实时在线监测。
2.3 JBNS-100型 泥沙在线监测仪
JBNS-100型 测沙传感器基于组合红外吸收散射光线法,通过逆投影成像技术可以连续精确测定水体中的悬浮泥沙含量。按照红外散射光线技术不受色度影响测定泥沙含量浓度值,即可直接输出泥沙含量数据,实现实时在线监测。根据使用环境可以选配带自清洗功能和保护装置。
传感器突出特点:
表1 JBNS-100型 泥沙传感器规格
规格 |
详细信息 |
尺寸 |
直径90mm*长度 478mm |
重量 |
6KG |
主要材料 |
机身:钛合金+POM+316L不锈钢 |
O型环:氟橡胶 |
|
线缆:PVC |
|
防水等级 |
IP68/NEMA6P |
测量范围 |
0.001kg/m³-120kg/m³,可根据定制量程 |
测量精度 |
误差小于测量值的±5% |
耐压范围 |
≤0.3Mpa/0-30m水深标配,最大到50米 |
流速 |
≤5.0m/s |
存储温度 |
-25到85℃ |
测量环境温度 |
0到55℃ |
校准 |
斜率校准/多点校准 |
传感器线 |
标准整体电缆,可定制 |
深度传感器 |
量程:0-100M,精度:0.01M |
温度传感器 |
量程:-20℃-120℃,精度:0.1℃ |
电源 |
DC12V |
输出 |
通过6mm抗拉屏蔽线缆输出数字信号 |
显示输出 |
本地触摸屏显示,远程WEB端显示,手机APP查看 |
软件 |
可实时显示测量值并保存,可与系统报表对接 |

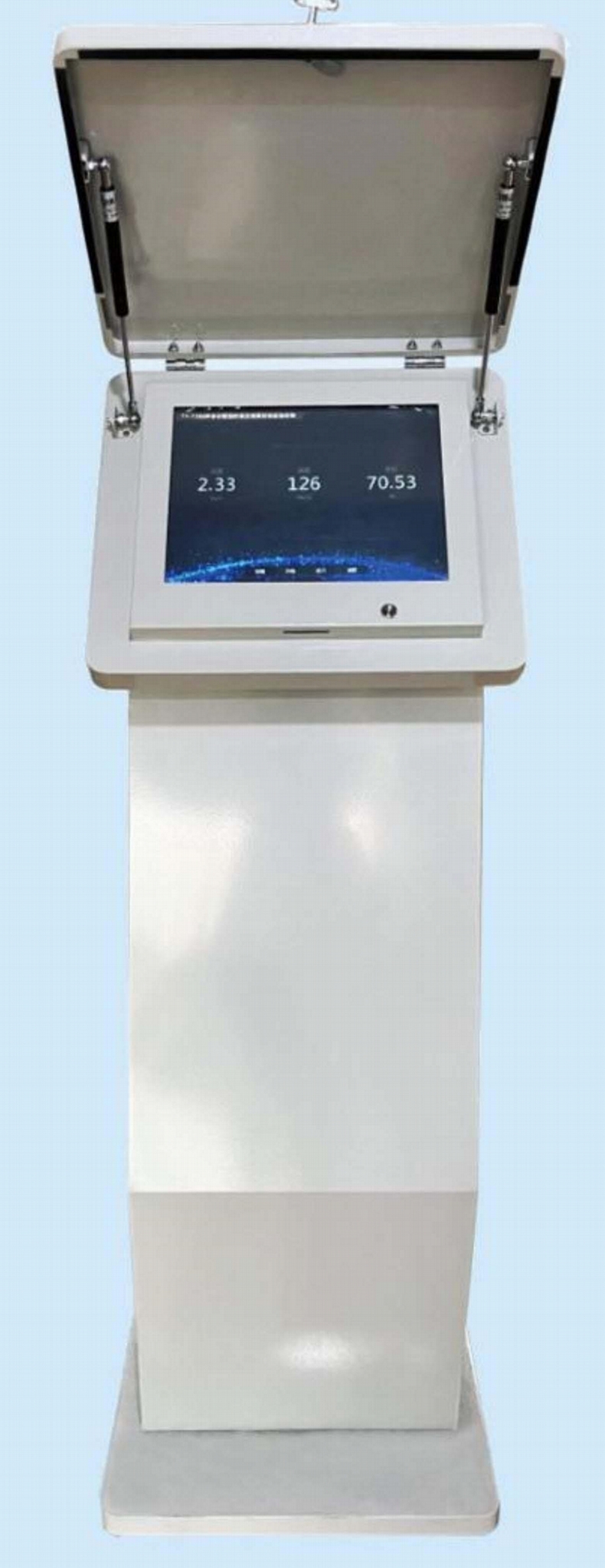

2.4数据采集与分析主机(含RTU功能)
系统主要功能如下:
(1)能自动采集及处理测沙传感器监测到的泥沙数据,并根据泥沙-断沙率定公式自动计算断面平均含沙量,支持导入断面流量数据,自动计算断面输沙率,对泥沙进行24小时连续在线监测,实现数据采集的准确性、完整性、及时性和可靠性;
(2)可同时接收多个水文站(或监测断面)的泥沙含量数据,每个水文站(或监测断面)可同时支持多个JBNS-100型 传感器;
(3)统计分析:实时监测的数据可自动传输并存储在中心数据库,并可进行数据统计,可生成逐日平均悬移质输沙率表和逐日平均含沙量表等符合《水文资料整编规范》的多种报表,与Excel无缝对接;
(4)远程控制:远程修改参数,异常数据报警等,同时可根据用户要求定制功能。
