型号: | XSG |
---|---|
品牌: | 常州干燥 |
原产地: | 中国 |
类别: | 工业设备 / 通用机械 / 干燥设备 |
标签︰ | PVDF树脂闪蒸干燥 , 聚偏氟乙烯烘干 , 聚偏氟乙烯干燥机 |
单价: |
¥300000
/ 件
|
最少订量: | 2 件 |
设计参数:
物料名称: PVDF树脂浆料状物料
干燥热源: 1.20MPa
成品量kg/h:530
干燥前水份含量%: 40%
干燥后要求水份含量%:<0.05
干燥进风温度:<125℃
出风温度:<65℃
干燥前物料进料温度℃:常温
材质:物料接触部分采用316L材质,其余:304/CS
本公司专业生产PVDF树脂专用闪蒸干燥机, 聚偏氟乙烯烘干设备,聚偏氟乙烯干燥机。我们将以服务至上的热诚、精益求精的品质、质优价廉的产品,追求与客户共同成长的双赢。公司奉行“科技是*生产,创新才能促发展” , “公平竞争、以诚取胜、以质取胜、以新取胜”为宗旨,力争做到“人无我有、人有我优、人优我新” 。以科学严谨的态度,精益求精的理念,认真做好每一台设备,以努力实现“求实创新、合作共赢”的奋斗目标。1详3细6咨1询6联1系1方2式9顾8先8生!

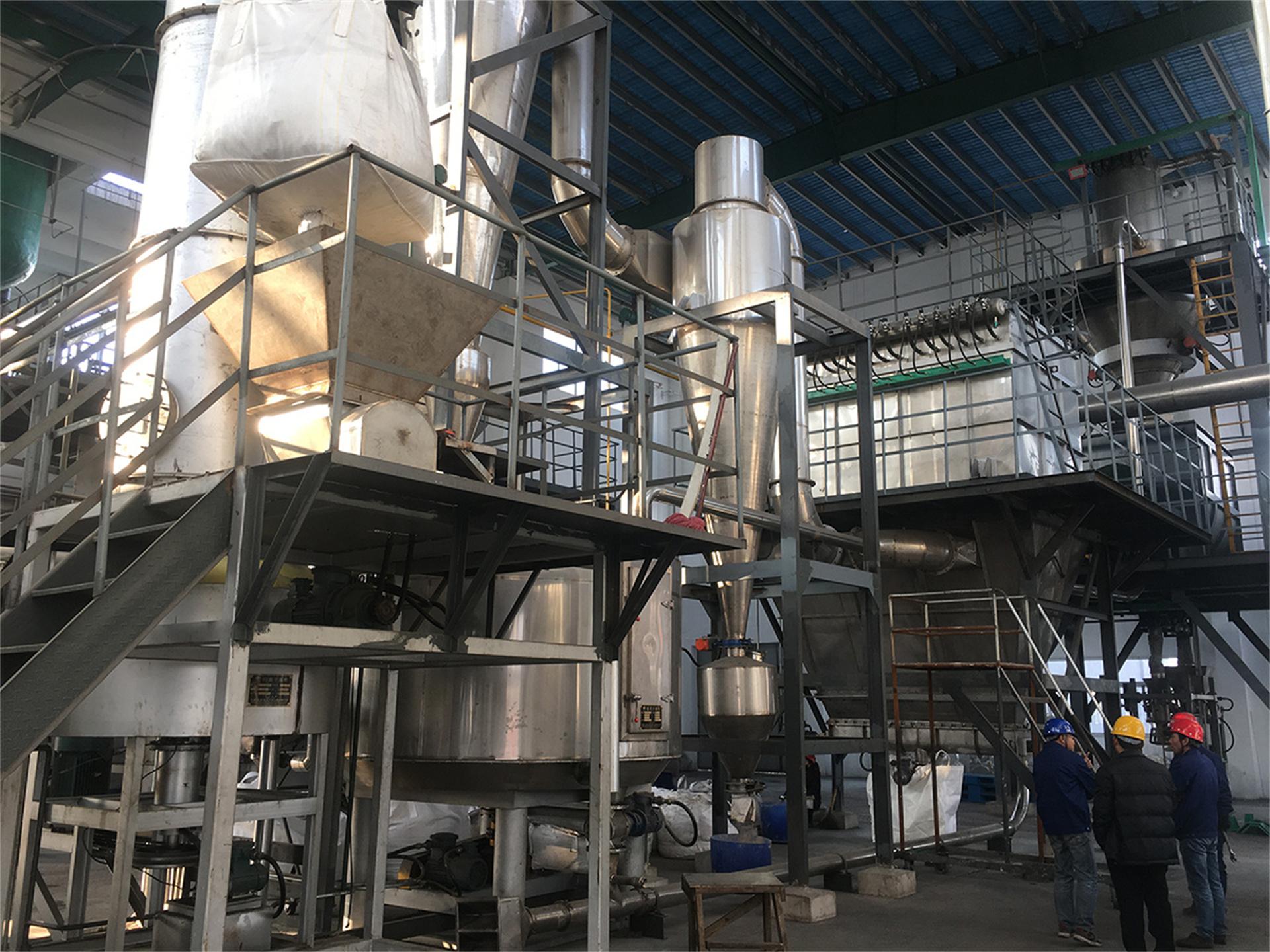

一、PVDF树脂专用闪蒸干燥机, 聚偏氟乙烯烘干设备,聚偏氟乙烯干燥机工艺流程阐述:
经过初中效过滤器过滤后的常温空气,由鼓风机送入散热器加热至125℃左右,经过高效过滤器过滤后,从闪蒸干燥机底部切向进入,同时,物料由无级变频螺旋加料器定量加入;由于高速旋转气流和搅拌刀片的双重作用,物料被细化并在闪蒸干燥机内干燥,并进入旋流干燥机进一步干燥,完成干燥过程后,成品随气流进入脉冲除尘器除尘收集,排出系统包装.尾气由引风机送入空空换热器进行余热回收利用后排空.完成干燥流程.
系统设置主机进风气动蝶阀A.与鼓风机连锁控制,防止系统中物料倒流污染高温高效过滤器,设置出风气动蝶阀B,与引风机连锁控制,防止系统外空气灰尘等倒流污染系统;
加料机进料速度与出风温度连锁控制,由旋风干燥器出风温度自动控制加料机进料速度,保证系统工作平稳.
整套系统在微负压状态下工作,防止粉尘外泻,系统热效率高,工作环境良好.二、PVDF树脂专用闪蒸干燥机, 聚偏氟乙烯烘干设备,聚偏氟乙烯干燥机主要部件技术参数:
(1),闪蒸干燥机:
设备参数:
型号:XSG-1600
外直径:1600MM
高度:6.5M
额定功率:30KW
重量:8800KG
材料:物料接触处316L, 3-10mm其余: 304/CS
制作要求:
干燥室底部设置内锥体结构,使干燥器气体流通截面积自下而上不断交大,底部气速相对较大,上部气速相对较小,从而保证了下部的大颗粒处于流化状态的同时,上部的小颗粒也处于流化状态。
搅拌轴与塔体密封采用动密封:填料密封+迷宫式气密封,用洁净压缩空气封堵干燥机内物料与外界的接触。
主机风室:采用双风道进风方式,热空气通过合适的速度以切向方向经双风道进入干燥室形成螺旋风,与加入的湿物料混合强化流化
搅拌齿上设置刮板,保证在物料与器壁粘结牢固前,将其剥落。主机搅拌破碎机设计为向下拆卸结构,方便检修,检修时可不移动主机。
干燥室顶部设置分级环,将颗粒较大、还没有干燥的物料分离挡下,继续进行干燥,从而保证满足产品粒度分布窄、湿含量均匀一致的要求。
直筒体内壁材质:SUS316L厚度3mm;外包及法兰为304材质;所有焊缝氩弧焊满焊,设备内部表面镜面抛光,Ra=0.4;外表面抛至亚光,Ra=0.8,设备整体符合国家GMP标准,无死角,。
控制方式:电机采用变频控制.
(2),双螺杆加料机:
设备参数:
直径:219X2MM螺杆加料机
螺距:100MM
额定加料量:600-1200KG/H
功率:3KW,变频控制
材料: 物料接触处316L, 3-6mm其余:304/CS
制作要求:
缓冲料仓:0.5M3,316L不锈钢,厚度3mm,内镜面抛光,外亚光处理
双螺杆加料机,带破碎及破拱装置,物料接触处为316L不锈钢制作,厚度3mm,支架等304制作;内镜面抛光,外亚光处理;电机功率3KW/变频控制
(3),进风过滤系统:
型号:初效+中效+高温高效过滤系统
过滤风量: ≥32000 m3 /h
净化等级:初效:G4
中效:F8
高温高效: H13,耐温〉200度
压降《300pa/单只,合计:<900pa/套
材质:边框:304
(4),散热器:
型号:SRZ-650
散热面积:650m2
耐压:>1.5Mpa
额定热量;82万Kcal/h
数量;1套
材料:304/304翅片
配套组件:1套进蒸汽阀组件:包含: 1只气动调节阀,3只手动高温球阀
1套出出疏水阀组件: 包含: 1只疏水阀,3只手动高温球阀
保温,客户自理
(5),旋流干燥机:
型号:XLG-2200
直径:2200MM
高度:6.50M
材料:316L/304
制作要求:
内筒体材料:316L,厚度:4mm,设备内部表面镜面抛光,Ra=0.4;外表面抛至亚光,Ra=0.8
主机保温外壁温度:小于环境温度+15℃,外壁材质304,厚度2mm。设备整体符合国家GMP标准,无死角,。
材质:与物料接触处为:SUS316L;支耳等SUS304;所有焊缝氩弧焊满焊。
(6),脉冲除尘器:
型号;MC-480
滤袋数量:480套
滤袋规格:DN125X2400
滤袋材料:复合材料
耐温:>120℃
脉冲阀数量:1套
脉冲控制器:40门,2台
过滤面积:450M2
过滤风速: ≤1.25M/MIN
额定压降:1300-1500PA
材料: 316L/304:3-6MM
制作要求:
箱体采用长方形设计,上拆式布袋结构。布袋安装、更换从设备顶部进行,布袋与孔板直接用弹性件安装,全部泄漏点仅此一处,且弹性件与布袋整体制作在一起,堵绝布袋安装处的跑粉问题,孔板的开孔精度要高,必须使用激光打孔;
除尘器锥体部分设置多点气动震击器,以防止物料静电附壁,保证物料顺畅出料。
除尘器侧面设置检修人孔,方便人员进入设备内部清洗检修。
除尘器所有密封件材质选用硅胶垫,硅胶厚度≥5mm。
滤袋清料采用洁净压缩空气脉冲喷吹式,脉冲除尘器气包与脉冲除尘器的气路连接采用螺纹连接形式,确保密封性。
除尘器支腿上安装电子称重装置,变送4-20mA信号,接入DCS。品牌要求:电子称传感器及表头均指定采用梅特勒托利多品牌。为避免重量干扰,除尘器进、出料管路加设软连接(软连接材质PTFE,法兰翻边形式)。
设备内部表面镜面抛光,Ra=0.4;外表面抛至亚光,Ra=0.8,设备整体符合国家GMP标准,无死角,。箱体壁厚:3mm,花板厚度6mm。
螺旋出料器:下部出料处螺旋卸料机叶片表面镜面抛光,Ra≤0.4。内部的螺旋轴叶片旋向需根据现场情况,设计为中间排料形式。
材质:与物料接触处材质为SUS316L,支耳等SUS304;所有焊缝氩弧焊满焊。
(7),引风机:
型号:9-26-11.2D/110Kw
风量:33000-36000M3/H
风压: 7000-7200PA
生产厂家:常州风机厂
配套:防振机座+联动蝶阀/电机变频
材料: 304/CS
(8),鼓风机:
型号:4-72-8C/30Kw
风量:29000-32000M3/H
风压:1800-1900PA
生产厂家: 常州风机厂
配套: 防振机座+联动蝶阀/电机变频
材料:304/ CS
(9),空气换热器:
设备型号:C-120
换热面积:120M2
额定换热量:15万KCAL/H
热效率≥70%.
材料:
列管: 304/5MM
箱体:304/3-10MM
外包:304/2MM
保温:硅酸铝/100MM
(10),管路系统:
热风管(散热器到—闪蒸主机): DN800X2mm.材料:304/2MM
出风管(主机到—脉冲除尘器进风管前):DN750X2MM,材料: 316L/2MM
出风管(脉冲除尘器后): DN750X3MM, 材料: 304/2MM
(11),控制系统
电控柜使全套设备集中PLC程序控制显示屏显示,各处的压力及温度均在电控柜上显示和控制.可以根据客户需要配置远程借口,供客户远程控制.
控制电柜:功能:实现干燥的现场就地控制.
电柜内配有:
电器防护等级: IP55.
防爆等级: 不防爆
系统供电要求:380V / 3 P / 50 Hz
现场测量仪器仪表:
压力显示:3处:热风进风,混合及出风压力显示;
压差显示:2处:高效过滤器,布袋除尘器压差显示
温度控制显示: 3处:热风进风温度控制显示
三、PVDF树脂专用闪蒸干燥机, 聚偏氟乙烯烘干设备,聚偏氟乙烯干燥机售后服务:
1、供方提供免费指导安装和调试。在接到需方要求安装通知后,省内48小时内, 省外72小时内,派指导安装工程师(一般为:机械工程师和电器工程师各一名)到需方单位,与需方主管一起,制定安装计划,进行指导安装工作。安装完工后,负责设备调试工作直到设备正常工作;同时,负责培训需方操作人员使用,保养,维修等方面的知识,直到操作人员掌握操作技能后,将设备移交需方单位,保证设备正常工作。
2、在质保期内,因供方设备质量问题出现设备故障时,在接到需方通知后,供方24小时内赶到需方现场,免费给予排除故障、修复或更换零部件。在质保期内,因需方使用不当出现设备故障时,供方在接到需方通知后,24小时内赶到需方现场,帮助排除故障、修复或更换零部件,需要更换零部件时,酌情收取成本费。
3、在质保期满后,供方应对所供设备实行终身维修,出现设备故障时,供方在接到需方通知后,赶到需方现场,及时处理解决,只收取成本费。
