产品特点：缸体采用实心碳钢精镗加工镜面滚压而成，下缸盖螺纹结构，油缸内置对称钢珠导向轴，利用机械转换，实现油缸轴转角+直线运动。油缸下压夹紧时压板先呈螺旋式下降90度对齐工件，再直线下压夹紧工件，夹持力大，反应快速灵敏，标准化生产。广泛应用于各类量产零件用机床工装夹具。

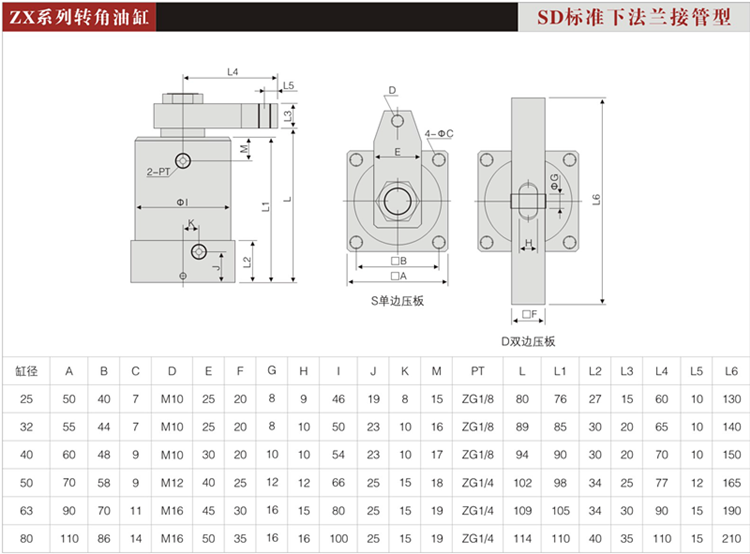

ZX系列转角油缸基本技术参数

缸径（mm）

25

32

40

50

63

80

轴经（mm）

18

20

25

30

35

40

标准总行程（直线+转角）

22（13+9）

26（15+11）

26（15+11）

30（17+13）

30（17+13）

30（17+13）

加长总行程（直线+转角）

/

41（30+11）

41（30+11）

47（34+13）

47（34+13）

47（34+13）

4.0Mpa时理论夹持力

95 Kg

196 Kg

307 Kg

503 Kg

862 Kg

1507 Kg

操作压力

最小压力：1.5Mpa          最大压力：7.0Mpa

缸体材质

45#中碳钢

动作形式

转角式上下夹紧

转角角度

标准角度：90度（定做0度，45度，60度，180度）

转角方向

L:左转（逆时针下压）   R:右转（顺时针下压）

标准行程约耗油量

0.012 L

0.023 L

0.036 L

0.065 L

0.103 L

0.167 L

加长行程约耗油量

/

0.035 L

0.054 L

0.098 L

0.156 L

0.251 L

工作温度

-10℃～+60℃
