产品特点：缸体采用实心碳钢精镗加工镜面滚压而成，下缸盖螺纹结构，利用杠杆原理实现压板直线上下夹紧或松开，夹持力大，反应快速灵敏，标准化生产。广泛应用于各类量产零件用机床工装夹具。

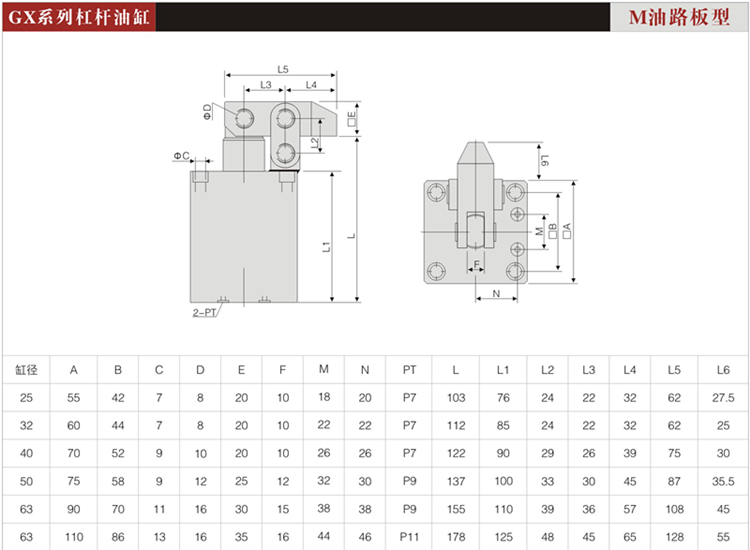

GX系列杠杆油缸基本技术参数

缸径（mm）

25

32

40

50

63

80

轴经（mm）

16

20

25

30

35

40

油缸行程（mm）

25

25

30

35

40

45

4.0Mpa时理论夹持力

135 Kg

222 Kg

335 Kg

523 Kg

787 Kg

1391 Kg

操作压力

最小压力：1.5Mpa          最大压力：7.0Mpa

缸体材质

45#中碳钢

动作形式

杠杆式上下夹紧

约耗油量

0.013 L

0.02 L

0.038 L

0.069 L

0.125 L

0.242 L

工作温度

-10℃～+60℃
