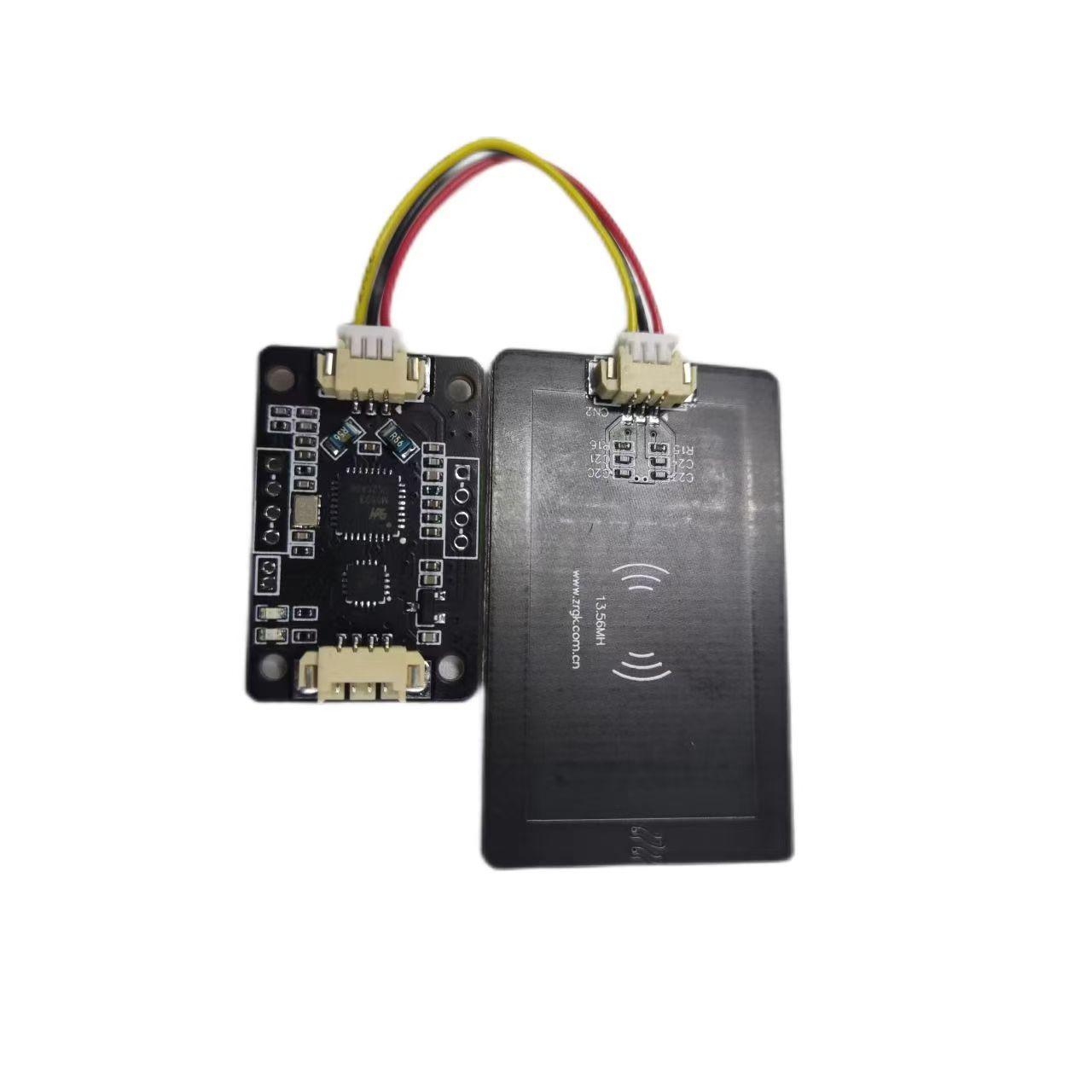

一、产品外观及说明

身份证读卡板, 新一代高度集成化读卡板是在上一代基础上进行的优化和改进，外观简洁，性能稳定。采用COM hid 标准接口或者UART接口,配合SDK能快速使用起来。



二、快速安装指南

2.1硬件连接

将COM连接线白色1.25-4P端子头插入读卡板COM2.0白色插座中，另一头插入上位机（安卓、Windows、Linux）COM接口，读卡板的另一端白色UART 1.25-4P接线端子和天线板的UART接线端子相连。插入主板后如果主板供电状态，则读卡板上电源指示LED（D1）会亮起。



2.2测试DEMO软件安装

1. 在设备上安装我公司提供的测试APK安装完将在桌面生成如下图应用图标：

2. 点击运行进入主界面

3. 设置好正确的串口号，点击保存设置，再点击开始读卡，放置身份证进行读卡，寻卡读卡时读卡板上通讯指示LED（D2） 将开始闪烁。





2.3验证安装

将身份证放入天线板30mm范围内，正常应开始读卡并在大约700 ms-1200ms内将解码信息显示出来。

# 注意 天线板会受到周电磁干扰，干扰源有（CNC、五金类外壳、铁皮），如果读卡效果受到影响，可与我司联系，给出安装建议。





三、产品规格书

3.1 技术参数

通讯接口：全速COM2.0,HID协议接口，1.25-4P插线端子或者UART 1.25-4P接线端子，目前COM和UART对应两个不同的读卡板读卡协议：支持ISO/IEC 1443A/B

读卡距离：30 mm，取决于天线周围环境传输速率：106kBd

供电电压：5V

待机电流：<40mA

读卡电流：<100mA

工作温度：-25℃ - +85℃ 储存温度：-55℃ - +125℃

3.2 产品特性



• 最快解码速率 680ms(毫秒)。
• 在网络良好情况下，读取身份证信息的时间不大于1.2秒。
• 网络延时>100ms 时 解码准确率不低于90%，单次解码平均耗时不高于1.5秒。网络延时>200ms仍能满足终端读取身份证信息的要求。
• 平均解码速率 955ms/万次，解码成功率 99.9%。支持Android\IOS\Windows\Linux个版本对接接口。
• 数据传输采用双向分段加密算法，保证数据的安全性。



3.3 应用场景



适用于办公区域、酒店、通道闸机、写字楼、学校、商场、商店、社区、公共服务及管理项目等需要用到身份证核对的设备。
