CSYJM-F4是一款依托于网络进行我国二三代居民身份信息读取的高度集成化读卡板,F4系列是在18U系列基础上进行的优化和改进，体积小，性能稳定。采用USBhid标准接口或者UART/TTL接口,配合SDK能快速集成对接数据库，调取显示身份信息。
1.技术参数
通讯接口：USB和UART
读卡协议：支持ISO/IEC1443A/B
读卡距离：0~40mm，实际距离受天线周围环境影响会有误差
传输速率：106kBd
供电电压：3.3V~5V
待机电流：＜40mA
读卡电流：＜100mA
工作温度：-25℃~+85℃
储存温度：-55℃~+125℃
2.机械尺寸

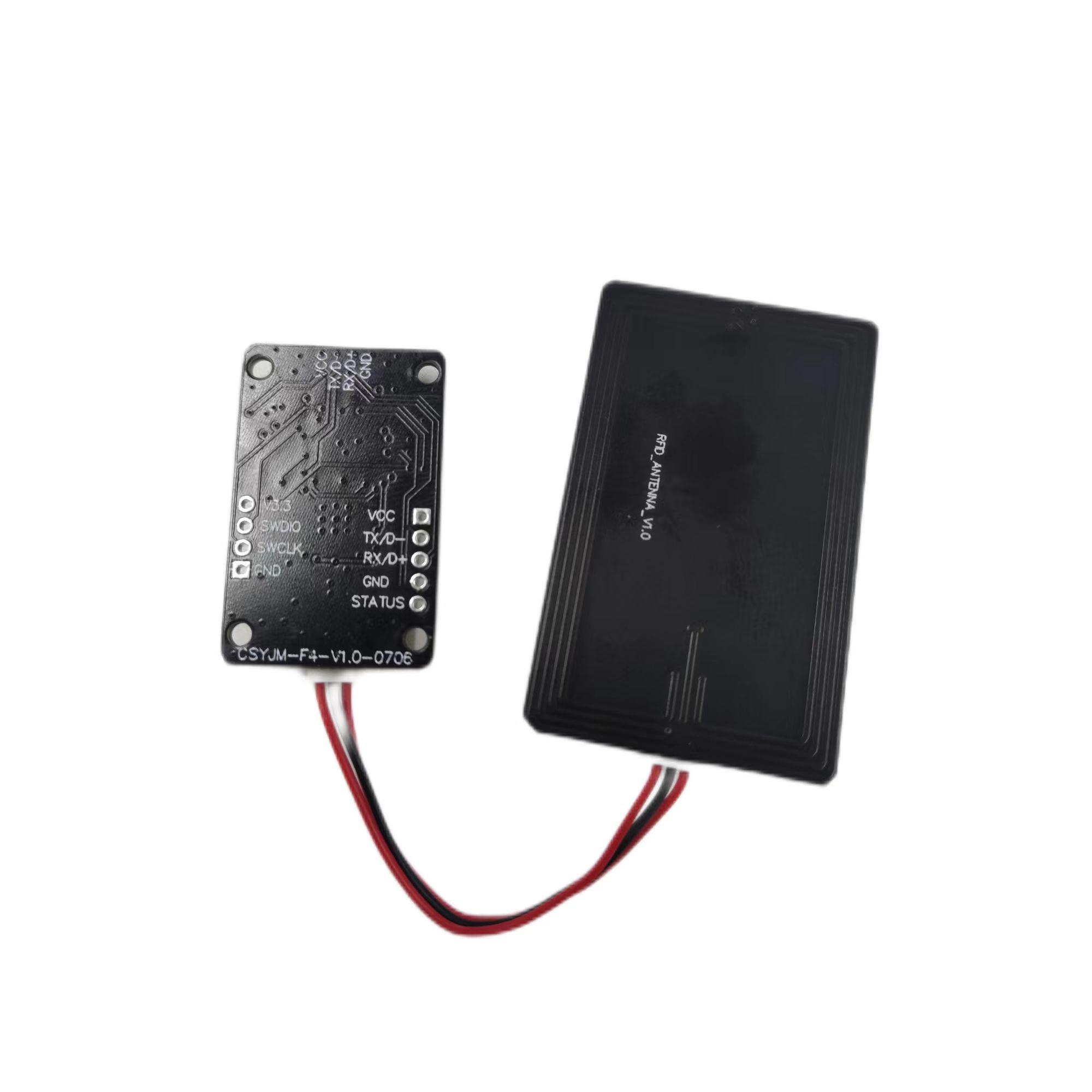

主板尺寸：(长30mm，宽19mm，板厚1.2mm)
天线板尺寸：(长45.31mm，宽27.99mm，板厚1.0mm)
3.产品特性
最快解码速率 680 ms(毫秒)。
在网络良好情况下，读取身份信息的时间不大于1.2 s。
网络延时 ＞100 ms 时解码准确率不低于90%，单次解码平均耗时≤1.5 s。
网络延时 ＞200 ms 仍能满足终端读取身份信息的要求。
平均解码速率 955 ms/次（万），解码成功率 99.9%。
支持Android\IOS\Windows\Linux多个版本对接接口。
数据传输采用双向分段加密算法，保证数据的安全性。
4.应用场景
适用于办公区域、 酒店、 通道闸机、 写字楼、 学校、 商场、 商店、 社区、 公共服务及管理项目等需要用到身份核对的设备。
5.USB读卡板的接线步骤：

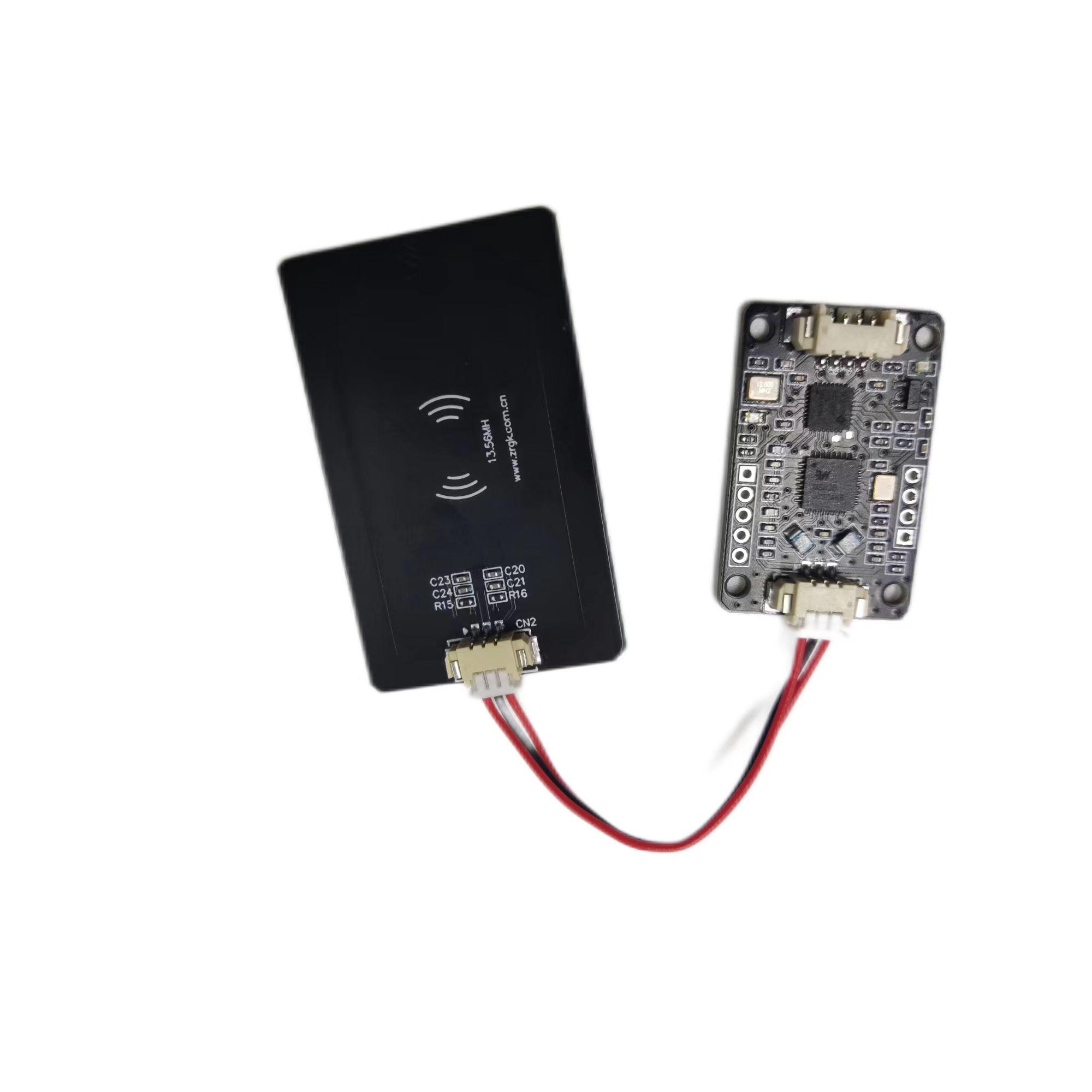

将USB连接线白色1.25-4P端子头插入读卡板USB2.0白色插座中，另一头USB连接线插入上位机（安卓、Windows、Linux）任意一USB接口，读卡板的另一端白色UART1.25-4P接线端子和天线板的UART接线端子相连。插入主板后如果主板供电状态，则读卡板上电源指示LED会亮起。
COM读卡板的接线步骤：
将COM连接线白色1.25-4P端子头插入读卡板COM2.0白色插座中，另一头COM连接线插入上位机（安卓、Windows、Linux）任意一COM接口，读卡板的另一端白色UART1.25-4P接线端子和天线板的UART接线端子相连。插入主板后如果主板供电状态，则读卡板上电源指示LED会亮起。
注意事项：
1、读卡板VCC脚接设备主板的VCC，读卡板GND脚接设备主板的GND，不能接反；
2、串口的TX脚接设备主板上串口的TX，串口的RX脚接设备主板上串口的RX，依据实际情况不能接错；
3、USB的DM脚接设备主板上USB口的负极，USB的DP脚接设备主板上USB口的正极，不能接错；
