aP89085K

AP89170K

AP89341K

AP89682K

系列语音OTP IC总结

1. ​型号与关键参数

• ​型号及存储容量：
  • ​aP89682K：16M位EPROM，支持682秒语音（6KHz采样，4-bit ADPCM压缩）
  • ​aP89341K：8M位EPROM，341秒语音
  • ​aP89170K：4M位EPROM，170秒语音
  • ​aP89085K：2M位EPROM，85秒语音
• ​语音压缩格式：支持4-bit ADPCM（默认）、8-bit PCM、16-bit PCM，用户可选。

2. ​核心特性

• ​触发模式：7种触发模式，包括：
  • ​按键模式：S1-S8触发57个语音组，SBT顺序触发1023组。
  • ​CPU并行模式：S1-S8作为8位地址（支持255组），SBT作为锁存信号。
  • ​SPI/I2C模式：支持3线/2线接口控制1023组。
  • ​MP3模式：支持播放控制（前进、后退、暂停、停止）。
  • ​aP89兼容模式：兼容早期型号（aP89341等）。
• ​可编程输出：7个输出引脚可配置为停止脉冲、忙信号、LED闪烁等。
• ​低功耗：待机电流<5μA，工作电压2V-5V。
• ​音频输出：
  • PWM直驱扬声器（VOUT1/VOUT2）
  • DAC输出（COUT）需外接BJT驱动。
• ​振荡器选项：内部电阻、外部电阻、晶体振荡器（支持16MHz晶振）。

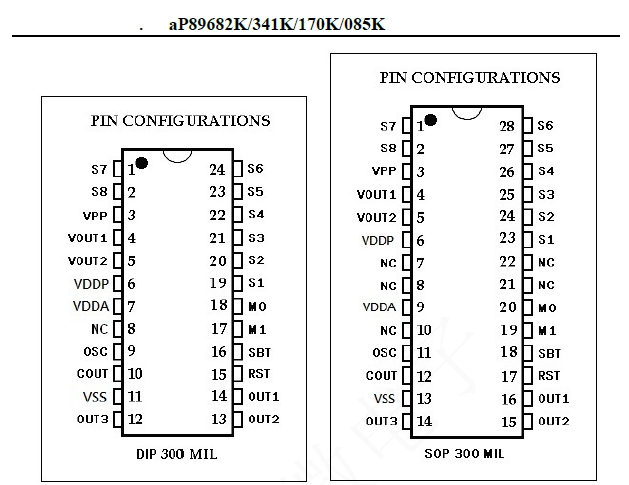

3. ​引脚功能（24引脚）​

• ​触发引脚：S1-S8、SBT，功能随模式变化（如SPI模式下S1为片选，S2为时钟）。
• ​模式选择：M0/M1设置触发模式及附加功能（如音量控制）。
• ​电源与地：VDDP/VDDA（电源）、VSS（地），需并联使用。
• ​音频输出：VOUT1/VOUT2（PWM直驱）、COUT（DAC输出）。
• ​其他功能：RST（复位）、OUT1-OUT3（可编程输出）、OSC（振荡器配置）。

4. ​语音组与存储管理

• ​语音块组合：最多1023个语音组，支持语音块灵活拼接（如“问候语+音乐”）。
• ​语音表（Voice Table）​：存储语音块组合信息，实现复杂语音逻辑。

5. ​触发模式详解

• ​按键模式：
  • S1-S8通过高低电平组合触发前57组，SBT按顺序触发后续组。
  • 支持边沿/电平触发、保持/非保持等选项。
• ​SPI/I2C模式：
  • 支持16位指令（如加载地址、播放、音量调节）。
  • 输出信号反馈（如BUSY、LoadBit）。
• ​MP3模式：SBT控制播放/暂停，S1-S4实现曲目切换和复位。

6. ​电气特性

• ​工作电压：2.0V-5.0V（绝对最大值-0.5V~5.5V）。
• ​功耗：
  • 待机电流：<5μA（典型值）
  • 工作电流：11mA@3.3V，18.3mA@4.5V（典型值）。
• ​输出驱动能力：
  • PWM输出：最大227mA@4.5V（8Ω负载）。
  • DAC输出：4mA@1.0V。

7. ​典型应用电路

• ​按键模式：外接扬声器、按键、电阻电容（图16）。
• ​CPU并行模式：地址线+SBT锁存信号（图17）。
• ​SPI/I2C模式：与MCU连接，支持音量控制（图18-19）。

8. ​设计注意事项

• ​振荡器配置：
  • 内部电阻：无需外部元件。
  • 外部电阻：需68kΩ电阻。
  • 晶体振荡器：需16MHz晶振及10-30pF电容。
• ​复位控制：RST高电平立即停止播放。
• ​开发支持：提供PC端编程工具及语音编译软件。

9. ​封装与物理规格

• ​封装形式：24-Pin DIP、28-Pin SOP。
• ​温度范围：工作温度-10℃~85℃，存储温度同。

10. ​应用场景

• 电子玩具、家电提示音、安防报警、工业设备语音提示等需多段语音控制场景。
