深圳市骏旺微电子 VOICE OTP IC

JW042S-42sec

​1. 产品概述

• ​型号：JW042S-42sec（支持多种编码格式，最长语音时长42秒）
• ​核心特性：
  • ​8位DSP，系统频率48MHz。
  • ​存储：内置1M bit（128KB）OTP存储（一次性编程）和1K bit（128B）SRAM。
  • ​外设：
    • 2个8位定时器、8个I/O口、4通道MIDI、看门狗定时器。
    • PWM驱动扬声器（8Ω负载下支持0.18W输出）。
  • ​电源：工作电压2.2V~5.0V，内置2.0V LDO（最大80mA输出）。

​2. 语音时长与编码

• ​采样率：4688 Hz，支持以下编码格式及对应时长：

  编码类型	AD5	AD6	AD8	PCM10	PCM16
  时长	42秒	35秒	26秒	20.9秒	17.5秒

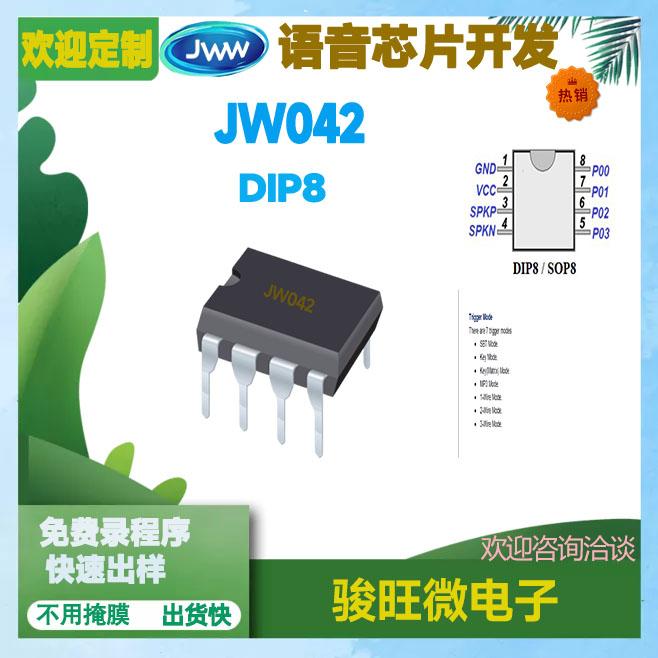

​3. 引脚配置

• ​封装类型：DIP8、SOP8、SOP16（具体引脚功能如下）：

  • ​DIP8/SOP8：

    引脚	名称	功能描述
    1	GND	系统地
    2	VCC	电源输入（2.2V~5.0V）
    3/4	SPKP/SPKN	扬声器差分输出
    5~8	P0[3]~P0[0]	多功能I/O（支持复位、VPP编程等）

  • ​SOP16​（扩展功能引脚）：

    • 新增P0[4]~P0[7]、REGV（LDO输出）、NC（空脚）等。

​4. 触发模式与组选项

• ​组选项​（每组独立配置）：

  • 触发类型：电平/边沿触发、可保持/不可保持、可重复触发/不可重复触发。
  • 停止脉冲使能控制。

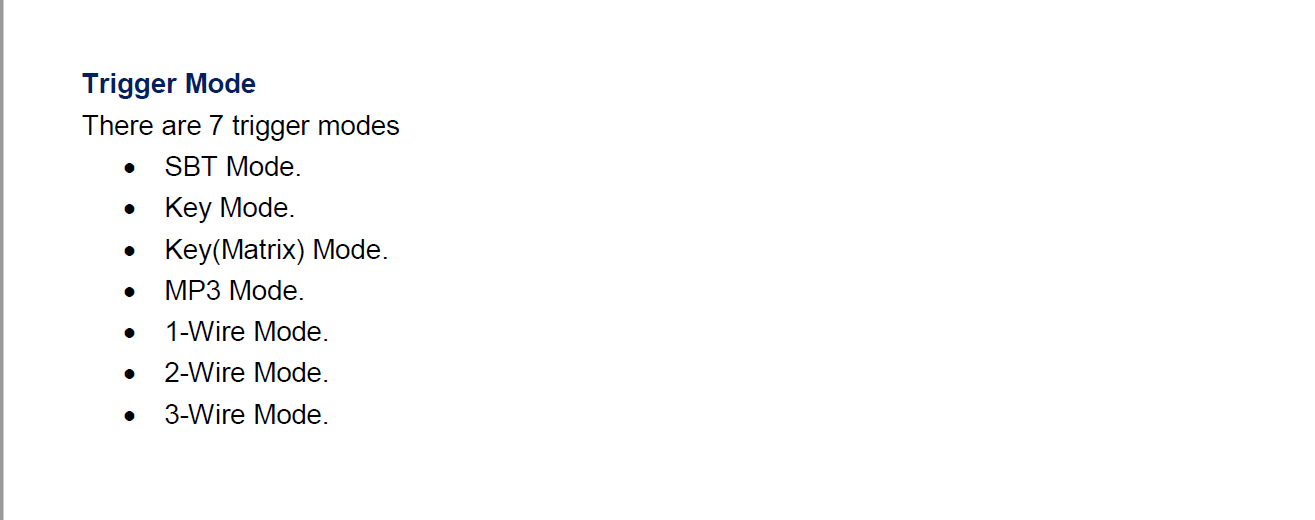

• ​7种触发模式：

  1. ​SBT模式：支持254组语音，可配置顺序播放、音量控制、输出信号（BusyH/L、LED动态控制等）。
  2. ​按键模式：1/3/7/15键配置，通过I/O组合触发不同语音组。
  3. ​矩阵按键模式：4~20键矩阵扫描（如4MKeys: P00/P01输入，GND/P02输出）。
  4. ​MP3模式：支持播放/暂停、上一曲/下一曲控制。
  5. ​1/2/3线串行模式：通过单线（Rx）、双线（Sdata/Sclk）或三线（Sdata/Sclk/Cs）通信控制。

​5. 命令集（串行模式）​

• ​支持功能：
  • 播放指定语音段、音量设置、重复播放、暂停/恢复、停止等。
  • 示例命令：

    功能	命令字节
    播放第n段	01~DF
    设置音量	Ex+音量值（4bit）
    停止	FF

​6. 电气特性

• ​驱动能力：
  • ​I/O口：P0[2:0]驱动电流2~12mA（VOL=0.3V）。
  • ​扬声器：8Ω负载下，3.0V时200mA，4.5V时320mA。
• ​待机电流：<2μA（电压<4.5V），<3μA（4.5~5.1V）。

​7. 典型应用电路

• ​模式示意图：
  • 按键/SBT模式、矩阵按键、MP3模式、1/2/3线串行控制。
  • 应用场景：语音玩具、安防报警、智能家居等。

​8. 封装尺寸

• ​DIP8/SOP8：
  • 尺寸参数：总长~6.0mm，引脚间距1.27mm。
• ​SOP16：
  • 尺寸参数：总长~10.0mm，宽度~6.0mm。
