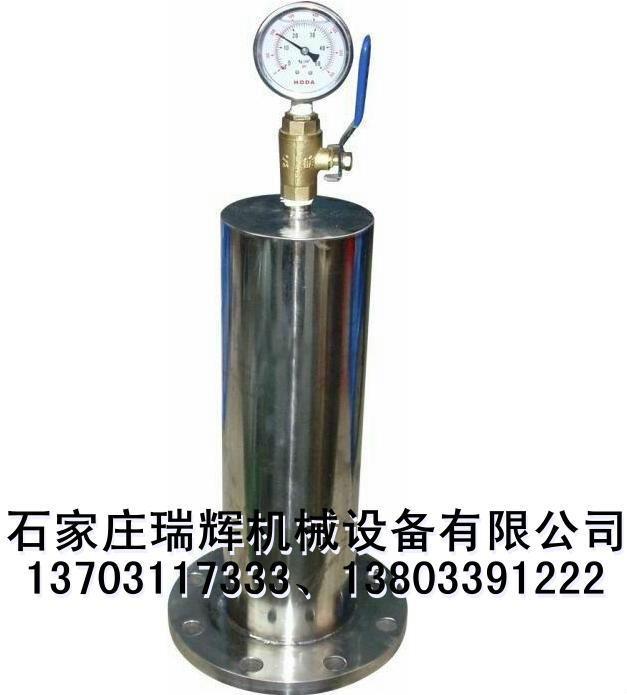

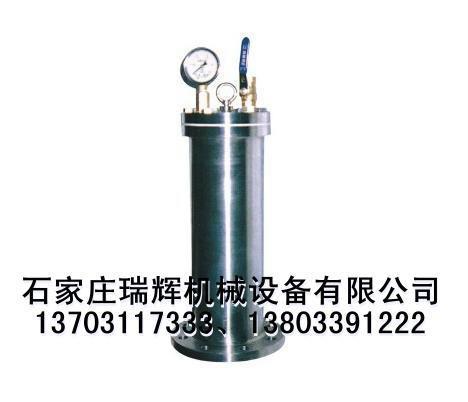

产品名称：RH9000型活塞式水锤消除器、水锤吸纳器

一、产品简介：

RH9000-16/25活塞式水锤消除器，在无需阻止流体流动的情况下，消除流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除有破坏性的冲击波，起到保护之目的。RH9000型活塞式水锤消除器（吸纳器）的内部有一密闭的容气腔，下端为一活塞。当冲击波传入水锤消除器（吸纳器）时，水击波作用于活塞上，活塞将往容气腔方向运动，活塞在一定压力的气体和不规则水击波双重作用下做上下运动，形成一个动态的平衡，这样就地消除了不规则的水击波震荡。

二、性能参数：

产品口径：DN32——DN600。适用温度：0～80℃。

压力等级：1.6MPA；2.5MPA；4.0MPA；6.4MPA；10MPA。

公称压力：1.6MPA。试验压力：壳体强度2.40MPA。试验压力：密封试压1.76MPA。

公称压力：2.5MPA。试验压力：壳体强度3.75MPA。试验压力：密封试压2.75MPA。

材质：碳钢、不锈钢（304、316、316L）。

连接形式：法兰连接、螺纹连接。

容气腔压力（占管道压力百分数）：50％～70％。

适用介质：无杂物的清水、污水。

三、安装与维护：

DN15-50为螺纹连接，用标准三通垂直装与管道，用于支管系统消除管道不规则水击波和噪声，DN50-400为法兰连接，用标准三通外接。RH9000-16/25活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器。

四、注意事项：

阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。

安装前请确认，水锤消除器气室压力不得高于管道压力。

当杨程50m以上。压力5kgf/cm²以上时，建议长管道下方及逆止阀上方转角处各安装一只水锤消除器。

为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。

若管道内水压力较低，或水锤消除器气室压力较低，皆可由水锤消除器上方注气栓加入气压或释放气压。

水锤消除器气室压力，维持于管道压力50%-70%。

二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3kgf/cm²较适合。
