智能变电站辅助生产控制系统 远程巡检及在线监测改造

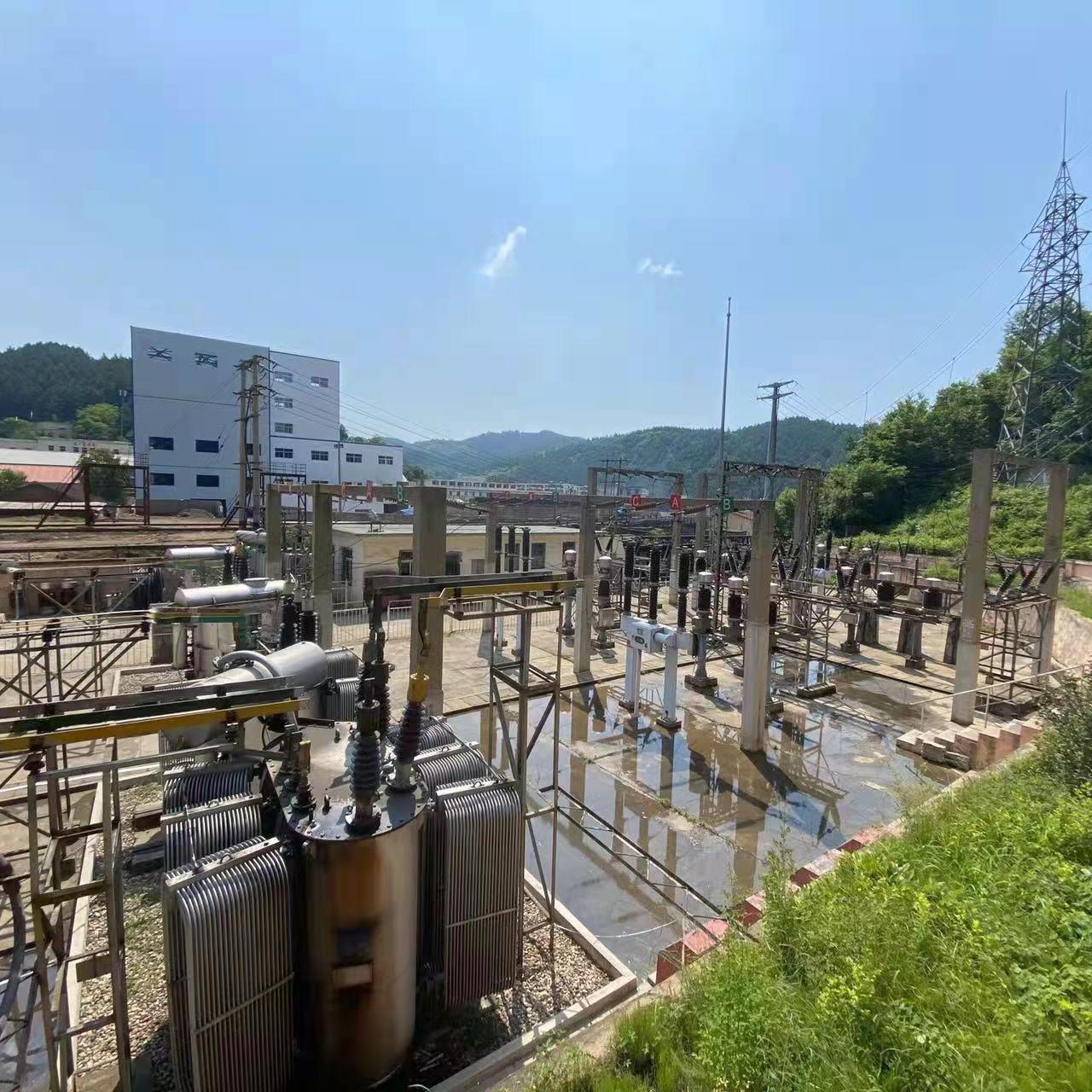

1、系统概述

智能变电站辅助生产控制系统以“智能感知和智能控制”为核心，通过各种物联网技术的集成应用，实现全站主要电气设备、关键设备安装地点以及周围环境的全天候状态监视和智能控制，以满足电力系统安全生产的要求，同时，本系统可满足变电站安全警卫的要求。

智能变电站辅助生产控制系统以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁控制以及安全防范等数据的采集和监控，并将以上信息远传到监控中心或调度中心。

智能变电站辅助生产控制系统采用分层、分区的分布式结构，按智能变电站物联网辅助监控系统省级主站系统、智能变电站物联网辅助监控系统地区级主站系统和智能变电站物联网辅助监控系统站端系统三级构建。每级系统包含管理服务器、认证管理服务器、流媒体服务器、录像服务器、通信服务器、客户端以及接口系统等。

1. 系统把环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁等所有监控量在监控系统主界面上进行一体化显示和控制，不得分系统孤立显示和控制。系统监控应提供电子视频监控、地图监控和图表监控三种监控模式，电子地图可以实现省、市以及变电站的分级分层显示。
2. 站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。
3. 站端设备采用嵌入式设备作为主机，最大程度的避免了采用工控机及服务器等作为主机，因计算机病毒及黑客带来的损失。站端可放置电脑作为客户端，但客户端电脑关闭时不得对系统运行产生任何影响。
4. 系统可以设置系统内的环境监测子系统、视频监控子系统、门禁控制子系统、空调及设备控制子系统、安全防范子系统、消防报警子系统、SF6监测报警子系统等各子系统之间进行联动；还可以通过硬件和软件的方式和站内自动化系统进行联动，应能实现用户自定义的设备联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据变电站现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。
5. 系统所有操作以及报警确认，都保留详细的日志并生成相应报表。



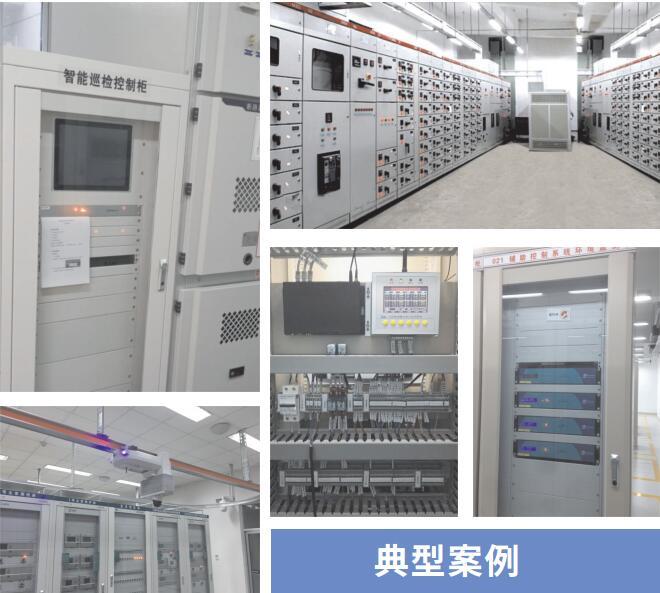

智能变电站辅助生产控制系统设备的介绍

1.HT500环境数据采集单元：这个设备是整套智辅系统的核心，在一些项目中被称为采集前置机，用于对数据进行汇总分析、存储，可实现报警与远程控制的嵌入式监控设备。

2.报警模块：有声光报警模块和电话短信报警模块，用于给工作人员传递报警信号。

3.水浸传感器：探测配电室重要区域是否有漏水现象的传感器。

4.火灾烟感报警器：一般发生火灾时，会出现浓烟，使用该传感器能快速检测浓烟并报警。

5.温湿度传感器：室温失衡会影响设备运行，因此实现温度、湿度的探测报警。

6.红外入侵监测器：为防范有人潜入配电室盗窃设备，需实现入侵监测。

7.全景摄像头：实现全景视频监控功能，可监测内外环境，实现图像化管理。

8.普通空调控制模块：可监测空调运行状态，可控制开机、关机等。

9.水位传感器：监测电缆沟内水位情况。

10.水泵控制器：控制水泵设备，在必要时排掉电缆沟的积水。

11.Sf6传感器：监测六氟化硫是否有泄漏情况。

12.灯光控制模块：可监测灯光运行状态，远程控制灯光。



智能变电站辅助生产控制系统功能特点：

1、全面环境、消防信息采集

2、有害气体浓度及氧含量采集

3、高压母排、电缆接头、动触点温度采集

4、变压器无线油温/绕组温度采集

5、门禁及视频采集

6、高低压开关柜内开关状态监控、局放监控

7、超限预警和报警管理

8、全方位闭环处理机制，如排风、除湿、排水、照明等





系统具有以下几个特点：

1、配置灵活，可根据项目的实际情况进行功能选择，拿到与项目适配度高的解决方案

2、支持多种协议，包括IEC61850规约、电力B接口，可以与电力部门的平台进行无缝对接，方便进行统一规划、调度

3、提供CS/BS平台，定制化登录界面，操作简单。只需要通过电子地图，就可以同时对分散在各地的变电站进行集中监控，大大地提高了监管效率
