TE-080  轨道组合式端子台

1. 额定电流: 80安培 (共有10安培~400安培可供选购)
2. 额定电压: 600伏特
3. 外观尺寸: 20.0+7.5*52.0*34.0mm (长*宽*高),
4. 适用导线: 25mm2 / AWG 4
5. 螺丝大小: M6
6. 塑胶本体采用耐冲击与防火耐燃等级UL94-V2的工程塑胶原料来制造
7. 组合式设计可依客户需要而结合边盖组装成任意电气回路数
8. 可安装固定在35mm宽的轨道上
9. 附有码标纸条供电路标示或书写
10. 附透明防尘盖或可另外提供保护上盖供选购
11. 可广泛应用于各种接线场合, 例如: 配电盘, 控制面板, 变压器, 机械设备, 不断线系统, 发电机组, 冷冻空调, 电池组, 照明设备, 船舶飞机等等
12. 符合欧盟之RoHS有害物质限用的指令
13. 品质优良
14. 价格具竞争力
15. 快速供货
16. 满意的服务
17. 网址 : http://www.shining.com.tw/2CT/CT_terminal_blocks_TE.htm

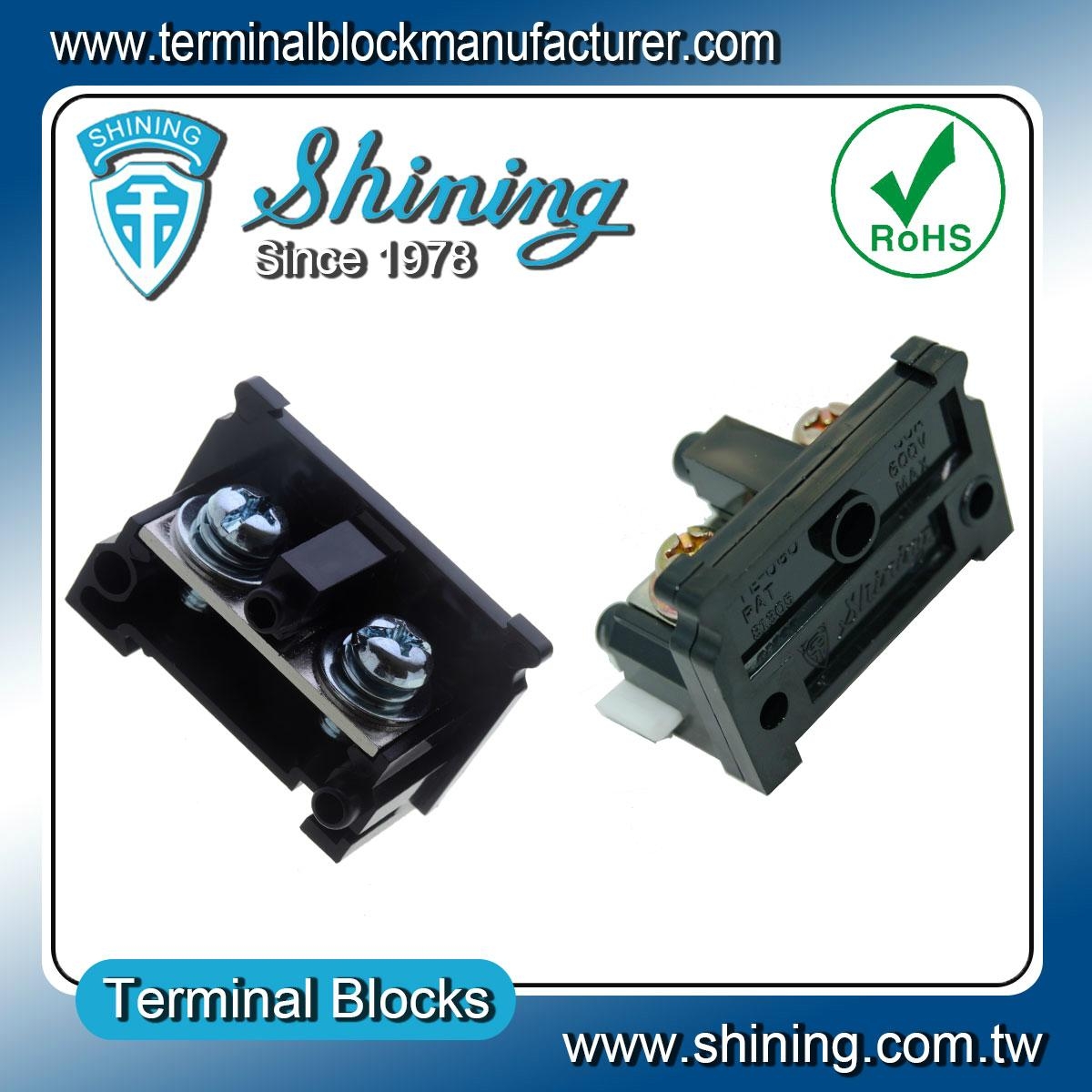

TE 系列 轨道组合式端子台 产品照片

产品型号

TE-010

TE-020

TE-030

TE-040

TE-060

TE-080

TE-100

TE-125

TE-150

TE-200

TE-300

TE-400

规格 / 尺寸

总长度 (L) [mm]

8.8*n+6

10.8*n+6

13*n+6

15*n+6

20*n+7.5

20*n+7.5

26.5*n+8

26.5*n+8

30*n+8

35*n+8

42*n+10

50*n+10

参考长度 (L1) [mm]

8.8*n

10.8*n

13*n

15*n

20*n

20*n

26.5*n

26.5*n

30*n

35*n

42*n

50*n

跨距 (A) [mm]

7

8

10

12

16.5

16.5

22.5

22.5

26

31

37

45

节距 (B) [mm]

8.8

10.8

13

15

20

20

26.5

26.5

30

35

42

50

宽度 (W) [mm]

38

38

38

38

52

52

64

64

70

80

106

106

高度 (H) [mm]

25

25

25

25

34

34

38

38

40

48

58

58

螺丝 (C) (铁, 镀锌)

M3

M4

M4

M5

M6

M6

M8

M8

M8

M10

M10

M10

额定扭力矩 [N-m]

0.5

1.2

1.2

2.0

2.5

2.5

6.0

6.0

6.0

10

10

10

额定扭力矩 [in-lb]

4.4

10.6

10.6

17.7

22.1

22.1

53.1

53.1

53.1

88.5

88.5

88.5

电极P数 (电路数)

可组合成任意P数 (n:表示电极数目) 端子台

可组合成任意P数 (n:表示电极数目) 端子台

电气规格

额定电压 [V]

600

600

额定电流 [A]

10

20

30

40

60

80

100

125

150

200

300

400

适用导线规格 [mm2]

1.6 mm2

4.0 mm2

6.0 mm2

10 mm2

16 mm2

25 mm2

35 mm2

50 mm2

60 mm2

100 mm2

175 mm2

280 mm2

适用导线规格 [AWG]

AWG 16

AWG 12

AWG 10

AWG 8

AWG 6

AWG 4

AWG 2

1

1/0

3/0

350

550

材料

绝缘塑胶材料

PC

PC (PA66)

颜色

黑 (白, 蓝, 红, 棕, 灰, 等等...)

黑 (白, 蓝, 红, 棕, 灰, 等等...)

防火耐燃等级

UL94V-2 (UL94V-0)

UL94V-2 (UL94V-0)

工作温度 [oC]

-400C~+1100C (Max: +2200C)

-400C~+1100C (Max: +2200C)

金属导体

黄铜镀镍 (若有特殊需求且数量足够, 亦可指定红铜镀锡)

黄铜镀镍 (若有特殊需求且数量足够, 亦可指定红铜镀锡)

零配件

码标纸条与透明防尘盖随购买之端子台附赠相对数量，其他配件为选购品。 可选购硬壳之透明保护盖来替代透明防尘盖。

边盖

TE-010EP

TE-060EP

TE-080EP

TE-100EP

TE-125EP

TE-150EP

TE-200EP

TE-300EP

TE-400EP

档片

TE-002, TA-002, (TA-002H), TF-ECL, (TF-ECH)

TA-002H, TF-ECH

适用 轨道

TA-001A, TA-001S (35mm宽轨道)

TA-001A, TA-001S (35mm宽轨道)

透明保护盖 (硬)

M-PCV-E010 (=TE-003)

TE-060C

暂无

透明防尘盖 (软)

暂无

M-CV-060

M-CV-060

M-CV-100

M-CV-100

M-CV-100

M-CV-200

M-CV-300

M-CV-300

码标纸条

M-MKS-010 (-XXX: 表示其长度)

M-MKS-060 (-XXX: 表示其长度)

固定用铁棒

M-MRD-010S (-XXX: 表示其长度)

M-MRD-060S (-XXX: 表示其长度)

备注

例: TE-040-07P (TE-040的7P组合)

例: TE-200-06P (TE-200的6P组合)
