型号: | SSR-S10AA |
---|---|
品牌: | 享历 |
原产地: | 台湾 中国 |
类别: | 电子、电力 / 电子元器件 / 端子、连接器 |
标签︰ | 继电器 , 单相固态继电器 , 固态继电器 |
单价: |
-
|
最少订量: | 50 件 |

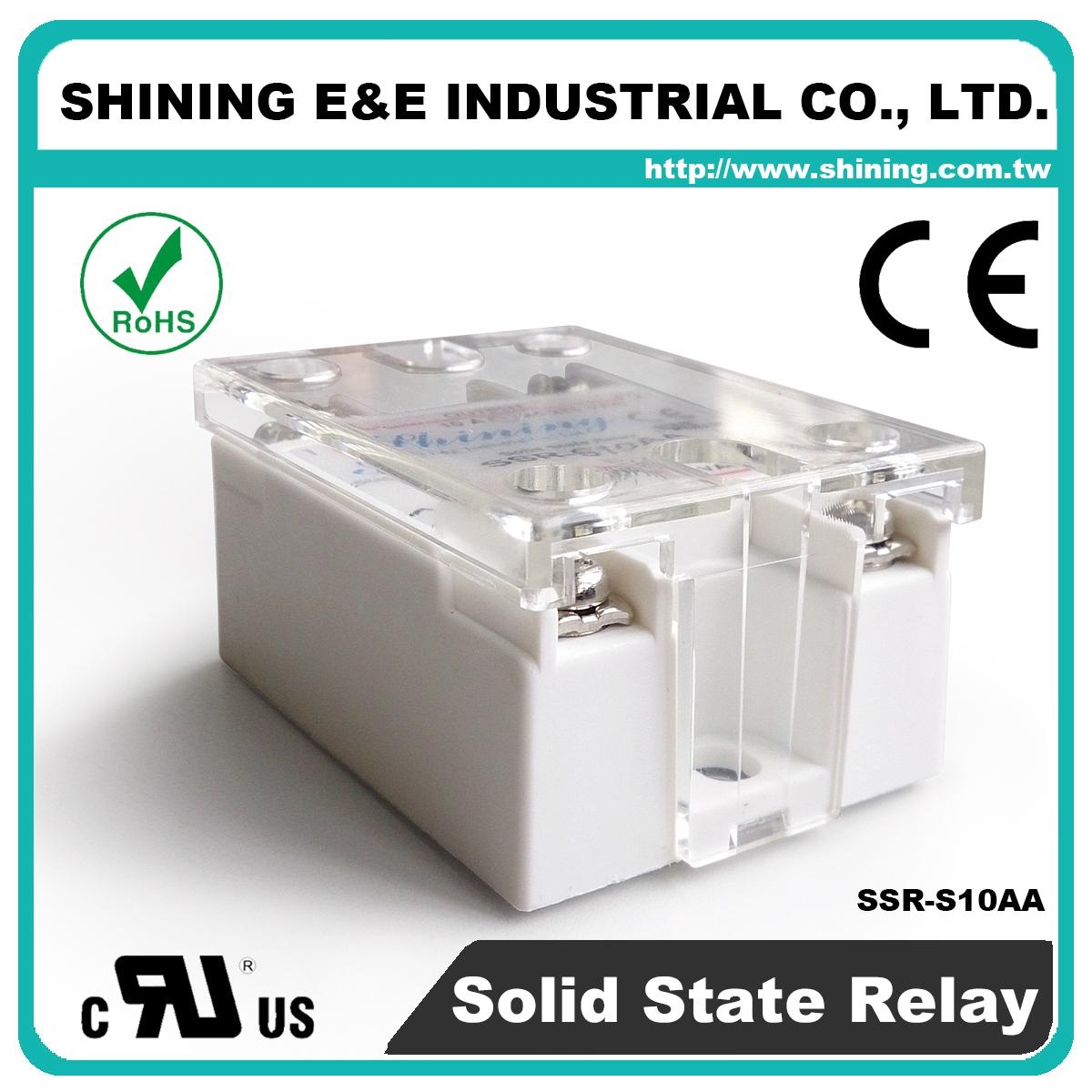

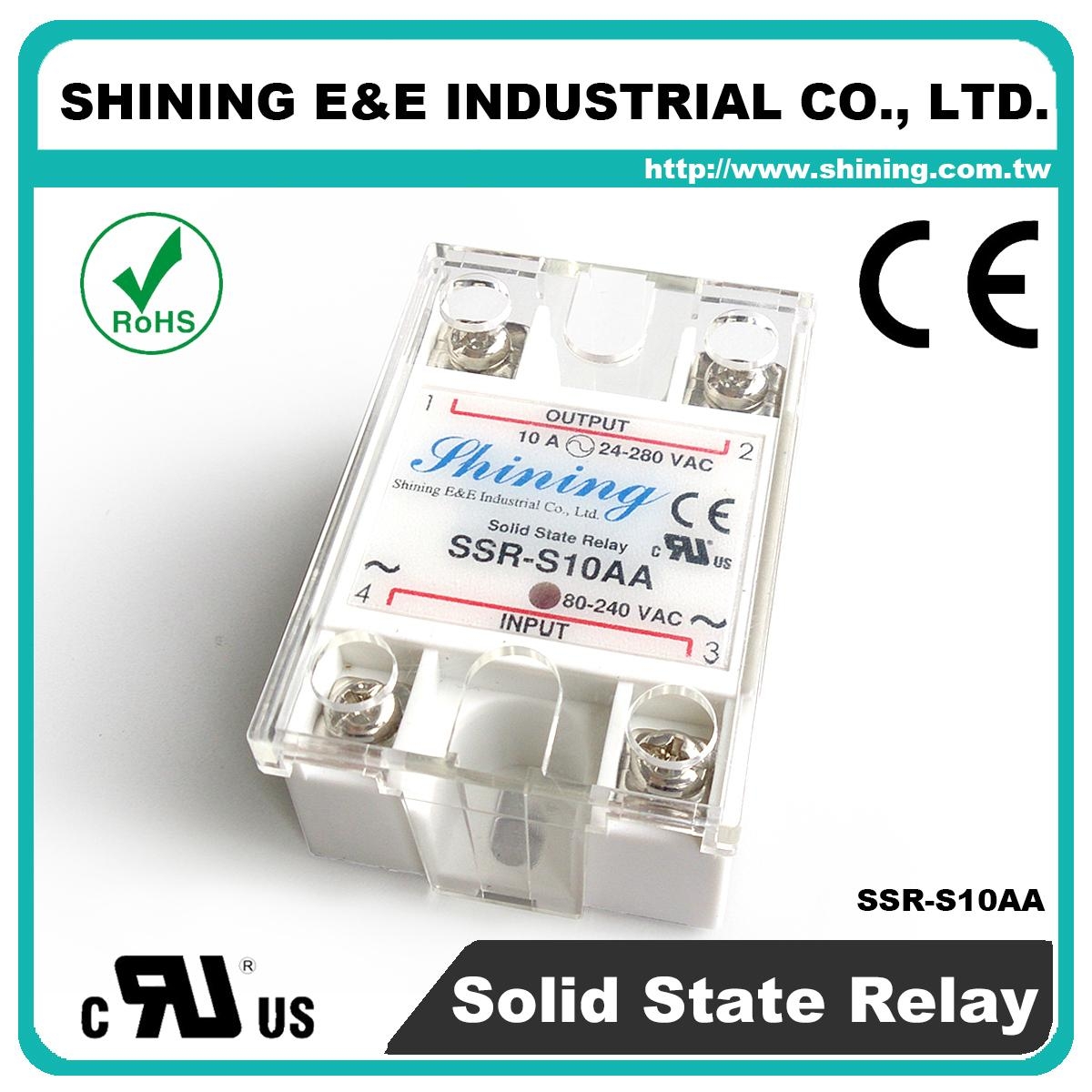

SSR-S10AA AC to AC 单相固态继电器
1. 输入控制电压: 80~240VAC
2. 最大负载电流: 10A
3. 输出负载电压: 24~280 VAC
4. 最低破坏电压: 600V
5. 切换型式: 零点触发
6. 隔离阻抗: 50MΩ/500 VDC
7. 可安装固定在面板上或是35mm宽的轨道上
8. LED灯状态显示
9. 附透明防尘盖或可另外提供保护上盖供选购
10. 经UL 与 cUL 认可. File No. E301692, 产品符合CE规定
11. 可广泛应用于各种接线场合, 例如: 配电盘, 控制面板, 变压器, 机械设备, 不断线系统, 发电机组, 冷冻空调, 电池组, 照明设备, 船舶飞机等等
12. 网址 : http://www.shining.com.tw/2CT/CT_ssr_single_phase_ac_to_ac.htm
单相固态继电器SSR-S
|
SSR-S10AA |
SSR-S25AA |
SSR-S40AA |
SSR-S10AA-H |
SSR-S25AA-H |
SSR-S40AA-H |
规格 / 尺寸 | ||||||
长 x宽 x高 (L x W x H) | 57 x 42 x 24 mm | 57 x 42 x 24 mm | 57 x 42 x 24 mm | 57 x 42 x 24 mm | 57 x 42 x 24 mm | 57 x 42 x 24 mm |
参考 长度L1 x 宽度W1 | 43.8 x 27 mm | 43.8 x 27 mm | 43.8 x 27 mm | 43.8 x 27 mm | 43.8 x 27 mm | 43.8 x 27 mm |
参考 长度L2 x 宽度W2 | 46.3 x 12 mm | 46.3 x 12 mm | 46.3 x 12 mm | 46.3 x 12 mm | 46.3 x 12 mm | 46.3 x 12 mm |
参考直径 (Ø) | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm |
电气规格 | ||||||
最大负载电流 |
10 A |
25 A |
40 A |
10 A |
25 A |
40 A |
切换型式 | 零点触发 | 零点触发 | 零点触发 | 零点触发 | 零点触发 | 零点触发 |
输入控制电压 | 80~240 VAC | 80~240 VAC | 80~240 VAC | 80~240 VAC | 80~240 VAC | 80~240 VAC |
输入电流 | 20mA@ 220 VAC | 20mA@ 220 VAC | 20mA@ 220 VAC | 20mA@ 220 VAC | 20mA@ 220 VAC | 20mA@ 220 VAC |
关闭电压 | 0~70 VAC | 0~70 VAC | 0~70 VAC | 0~70 VAC | 0~70 VAC | 0~70 VAC |
输出负载电压 | 24~280 VAC | 24~280 VAC | 24~280 VAC | 90~480 VAC | 90~480 VAC | 90~480 VAC |
瞬间承受最大电流
(最大周期峰值浪涌) |
120 A | 250 A | 400 A | 120 A | 250 A | 400 A |
最低破坏电压 | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V |
开启及关闭时间 | 小于 1/2 AC 周期 | 小于 1/2 AC 周期 | 小于 1/2 AC 周期 | 小于 1/2 AC 周期 | 小于 1/2 AC 周期 | 小于 1/2 AC 周期 |
隔离阻抗 | 50 MΩ / 500 VDC | 50 MΩ / 500 VDC | 50 MΩ / 500 VDC | 50 MΩ / 500 VDC | 50 MΩ / 500 VDC | 50 MΩ / 500 VDC |
最大导通压降 | 1.6 V / 25oC | 1.6 V / 25oC | 1.6 V / 25oC | 1.6 V / 25oC | 1.6 V / 25oC | 1.6 V / 25oC |
材料 | ||||||
基座塑胶材料 |
工程塑胶 |
|||||
颜色 | 白 | |||||
零配件 |
||||||
保护盖 | SSR-S-CV (可选购) | |||||
散热片 (散热器) | HS-60XXX系列 (HS-60050, HS-60100, HS-60150, HS-60200) | |||||
国际认证 | UL/cUL认证 File No. E301692, CE, LVD |
