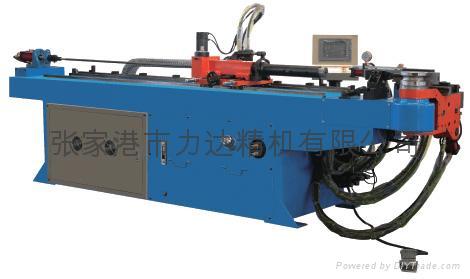

三维手动立体半自动液压弯管机

产品描述

NC50BTMP设备技术部分

一、机械性能及主要适用范围

NC50BTMP（经济型）三维手动立体半自动液压弯管机采用弯管为液压驱动，手动送料，转角为伺服控制的三维手动立体弯管机型。控制精度得到大大提高，具有弯管功率大，三轴控制精度高，所有的程序编写及输入均直接在对话式触摸屏上进行，所有的信息说明均可自动选择以中文或英文显示，操作极为方便、快速、准确。

高性能之中型弯管机，操控简易之控制器，使您的操作及程式设计更为简便，用途广泛，使用于大量生产或标准化的生产，如在汽、机车等零件，如汽车油管、水暖管、排气管、保险杠、自行车把、电动车把、电动车后座支架、空调冷凝管、运动器材及所有的铁管家具的生产制作。同时用于造船、锅炉、航天及一般的工程配管。

二、主要技术参数

主要技术参数项目	单位	数值范围
最大弯管能力	mm	￠50×2
弯曲半径范围	mm	20-250
弯曲角度范围	degree	≤190
最大穿芯有效距离	mm	2200
弯曲速度	deg/sec	80
弯曲精度	degree	±0.15
送料速度	手动送料靠机械来定位（随不同送料长度尺寸来手动调节定位）即可。
送料精度	手动送料靠机械来定位（随不同送料长度尺寸来手动调节定位）即可。
转角速度	deg/sec	270
转角精度	degree	±0.15
油泵电机总功率	Kw	7.5
液压系统压力	Mpa	12
机器毛重	Kg	1500
机器外型尺寸	mm	4200×1200×1300

三、NCBTMP弯管机特性

1、本机采用PLC控制，加数控模块，人机界面对话式操作，程式设定简便容易。

2、可自由选择、手动、半自动、慢弯、慢抽芯功能。

3、送料（Y）轴为手动控制、转角（B）轴为伺服控制，弯管（C）轴为液压驱动。

4、程序设定，每档可设定20个自动转角及20个弯管角度，可记忆存储100组档案。

5、在加工过程中移动式控制器的触摸屏上显示转角、弯管的加工现在值，还可设定单步执行动作、半循环操作、全循环操作。

6、具有自动检测错误及故障的功能，当出现任何非正常动作或有任何危险存在时机器会立即停机发出异警，显示故障原因，帮助操作者排除故障。
