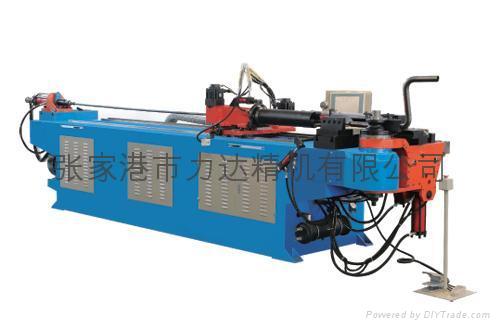

CNC25/38/50/75全自动型三维立体数控液压弯管机

产品描述

CNC75BTSR设备技术部分

一、机械性能及主要适用范围

CNC75BTSR三维立体全自动数控液压弯管机采用弯管为液压驱动，送料、转角均为伺服控制的数控立体弯管机型。具有弯管功率大，三轴控制精度高，所有的程序编写及输入均直接在对话式触摸屏上进行，所有的信息说明均可自动选择以中文或英文显示，操作极为方便、快速、准确。

高性能之中型弯管机，操控简易之控制器，使您的操作及程式设计更为简便，用途广泛，使用于大量生产或标准化的生产，如在汽、机车等零件，如排气管、座垫、保险杠、运动器材及所有的铁管家具的生产制作。同时用于锅炉、航天、造船及一般的工程配管。

二、主要技术参数

三、CNCBTSR弯管机特性

1、本机采用PLC控制，加数控模块，人机界面对话式操作，程式设定简便容易。

2、可自由选择、手动、半自动、全自动、慢弯、慢抽芯功能。

3、送料（Y）轴、转角（B）轴为伺服控制，弯管（C）轴为液压驱动。

4、程序设定，每档可设定30个自动送料、自动转角及30个弯管角度，可记忆存储100组档案。

5、在加工过程中移动式控制器的触摸屏上显示送料（Y）轴、转角（B）轴、弯管（C）轴的加工现在值，还可设定单步执行动作、半循环操作、全循环操作。

6、具有自动检测错误及故障的功能，当出现任何非正常动作或有任何危险存在时机器会立即停机发出异警，显示故障原因，帮助操作者排除故障。
