PSWHX无线核相仪规格技术

1、自检

a. 使用之前必须将发射器X、发射器Y和接收器更换新电池，将自检线一端接入220V电源，另一端插入发射器X和发射器Y。（发射器必须置于离地30cm以上，否则影响接收灵敏度）

b. 按住接收器测量开关，接收器进入自检状态，即显示“同相”起始波形，在同一位置并有文字、声音提示，表示仪器可正常使用。

2、现场使用

a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。

b. 将发射器X和发射器Y连接绝缘杆。（绝缘杆必须拉开使用）

c. 按测量键，将发射器X和发射器Y分别同原始端和测试端接触。

d. 接收器“同相”时显示如下：

１．波形在同一起始位置。

２．相位角角差显示“0”或“360”。

３．文字指示“同相”

4．声音提示。

e.接收器“不同相”显示如下：

１．始波形不在同一位置。

２．相位角角差显示“120”或“240”。

３．文字指示“不同相”。

发射器电池工作时低于10V时必须更换电池否则影响接收灵敏度。接收器有波形显示、文字指示，表示收到发射器信号。接收器必须收到发射器X和发射器Y信号才作判别，相位角角差显示“0”和“360”偏差小于±20゜都显示“同相”。

PSWHX无线核相仪技术参数及部件功能说明

1. 技术参数

使用范围：0.22～500kV

试品状态：线路或设备带电部分

离地高度：小于20米

发射器之间最大距离：大于100米

设备工作频率：1.2GHZ

2.发射器

    发射器X和发射器Y  外型尺寸Φ40×120mm  电源12V

3.接收器   外型尺寸：180×68×36mm

电源电池：1.5V /7号碱性电池

4.绝缘杆   2根各5节  使用时将拉开使用

适用范围：≦35kV

绝缘杆由环氧树脂构成，长度每根3.2米，绝缘杆指定专业生产厂家，长度及试验电压符合国际电工委员会IEC60855和国际GB113398-92《带电作业用绝缘杆通用技术条件》。

绝缘杆工频耐压试验参考表

电压等级      绝缘杆有效绝缘长度      1分钟工频耐压

10kV及以下        700mm                45kV

35kV               900mm               95kV

110kV             1300mm               220kV

220kV             2100mm               440kV

绝缘杆应定期进行工频耐压试验，并且进行外观检查，应无划痕、断裂，等异样。存放于干燥通风处。

PSWHX无线核相仪注意事项

1.现场操作必须遵守《电力安全工具预试规程》工作要求

2.使用前必须对仪器自检，发射器、接收器电池，否则影响发射及接收灵敏度。

3.使用过程中不能大于有效接收器距离，发射器尽量置于开阔处。

4.使用过程中避免同时使用无线电发射装置（对讲机等），以免干扰



PSWHX-Y无线语音高压核相器概述

应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。

PSWHX-Y无线语音高压核相器安全事项

1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。

    2、所测试绝缘杆电压等级为 ≤ 220KV 。

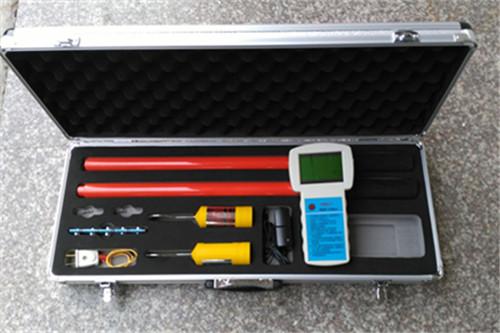

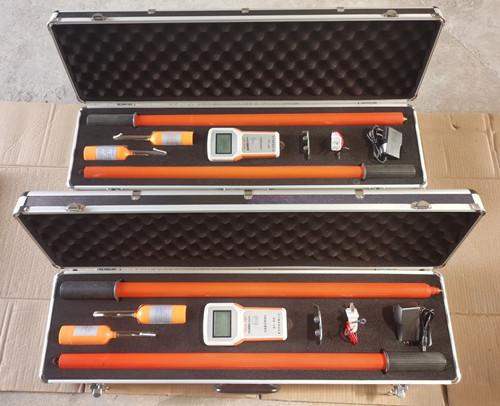

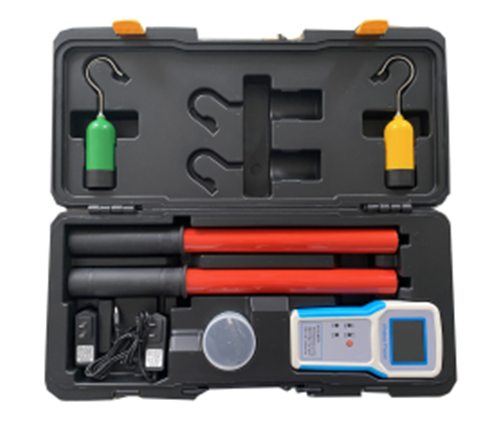

PSWHX-Y无线语音高压核相器设备清单

     ①铝合金包装箱一个

     ②主机一台

     ③校验插头线

     ④电源充电器一只

     ⑤绝缘杆两根

⑥X，Y采集器各一只

⑦1.5V电池10节

⑧说明书一本

⑨保修卡一份

⑩合格证一份

PSWHX-Y无线语音高压核相器技术特性

1、屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y、、、.

2、电源：主机采用可充电电源，X 和 Y 采集器 5 节 AG13 电池。

3、自动关机：开机后8分钟左右主机自动关机

4、带真人语音提示功能。

PSWHX-Y无线语音高压核相器技术指标

    ①准确度：同相误差≤15°，不同相误差≤15°

    ②采样速率 3 次 / 秒

③X和Y采集器电源电压为7.5V ±1.5V

    ④X和Y采集器工作电流≤4mA

    ⑤主机和 X、Y采集器的视距传输距离为X、Y≥100m

⑥工作环境：-35°┉ +50° 湿度：≤95%RH

⑦储存环境：-40°┉ +55° 湿度：≤95%RH

⑧本产品主机所测电压等级为 0.38KV┉500KV

PSWHX-Y无线语音高压核相器使用方法

1 、主机检测

（1）系统自校：

把产品附带的专用测试线插头插入交流220V电源中，另一端的两个信号测试环分别套在采集头X和Y的采集头处。主机显示屏应显示X、Y同相，如X、Y均不显示，应将220V插头调换即可。

（2）现场校验

现场核相时，先将两棒放到同一相上自校。

2、使用方法

① 核相定性同相或不同相，以汉字显示为准。

核相时看主机各种显示：

②X 和 Y 分别表示收到 X 和 Y 棒的信号。

③在 X 下方出现或在 Y 下方出现 则说明 X 棒或 Y 棒电池电压低。

④在 X 和 Y 的上方出现 说明主机电压的高低。

⑤在显示屏的上方出现“无线高压核相仪”说明主机已开机。

⑥在 X 棒、 Y 棒或主机电池电压低时，本系统应能正常工作一段时间，必须更换电池。注：X棒和Y棒应同时更换电池。

⑦如主机显示屏出现异常现象,则应关机再开机，主机则会自动恢复正常。

3、采集器检测 :

（1）更换电池时，逆时针旋转，将采集器外壳取下。再将电池盖打开，更换电池。（电池所需型号 AG13 、数量 5个）

（2）采集器有两种接触头，可根据需要互相更换。更换时将接触头逆时针旋转即可取下。

4、现场核相说明：

① 先将 X和Y采集器分别挂到同一高压线路上，主机显示屏应显示X、Y同相。

②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相：AA′同相000°左右，AB′不同相 120°左右，BB′ 同相000°左右， BC′不同相120°左右，CC′同相000°左右。

③如果要得到精确数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，以找出最精确的相位角度。

④在核相时，如 AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30或60°的相位差。下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与①和②相同，所测结果以应为：AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或逆相序)

⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相

⑥在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集头放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）

    ⑦测相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°则说明是顺相序，该相应为“B”，如显示240°则是逆相序，该相应为“C”。

⑧ 验电:将其中一个采集器挂在高压电线上，如主机屏幕显示相应采集器的符号，则说明该高压线有电。相反，如主机屏幕不显示该采集器的符号，则说明该高压线无电。

PSWHX-Y无线语音高压核相器维护保养

1、本产品是一台精密仪表不要随意打开。

2、在长时间不使用，应取出采集器电池。

3、每年至少更换一次电池。

4、本产品应存放在避免潮湿、高温、多尘的环境中。

5、绝缘杆首次使用前应做耐压实验。

6、绝缘杆每年进行一次耐压试验。

注：绝缘杆第一节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为15KV。

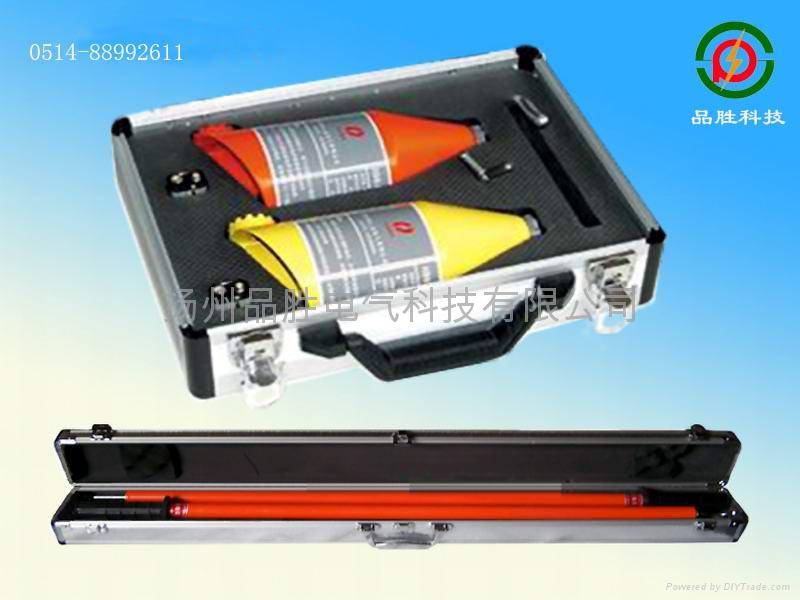

PSHXY有线高压核相仪工作原理
RA=RA’为固定高电阻核相棒。固定电阻Ra=Ra’可调电阻r与r’和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA’时，调前r和r’可使电桥平衡，即Xg=0,此时，被测两端电压幅值和相位相同。如果两端电压相位相同，而幅值不完全相等，调节r和r’仍能使电桥平衡。只有当两端相位不相同时，调节r和r’不能使电桥平衡即Ig≠0。此时，被测两端电压不是同相位。

PSHXY有线高压核相仪总结结论
1、系在运行电压下，进行高压电力线路的核定相位工作，属带电测试工具，特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端装有放电指示管，当核相棒末端与核相表连线断开情况下，也能保证人身和设备安全。
2、从模拟两端电压来看最大相位差30°的同名相电压(如经过长距离输电的线路)，虽然调节r和r′电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比，它们之间的差值2～3倍，仍能分辨三相的不同相位。
3、经有关供电局较长时间的实际使用，普遍反映该仪器安全、可靠、使用方便，核相分辨能力高，携带轻便。

4、该仪器经过一定的高压校验后，还可作测量高电压之用。

PSHXY有线高压核相仪测试结果

1. 单根核相棒电阻值和外形测量结果见表1

试品额定电压 （KV）		标称长度 （m/m）	实测长度 （m/m）	误差 %	标称电阻值   （MΩ）	实测电阻值  （MΩ）	误差    %
10	A	900	855	-5	100	100	0
	A’	900	865	-3.8	100	100	0
35	A	1100	1080.3	-1.7	357	380	6.4
	A’	1100	1080.3	-1.7	357	380	6.4
110	A	1100	1150	1.5	660	740	12
	A’	1100	1150	1.5	660	740	12

2.单根核相棒工频耐压试验结果见表2

试品额定电压(KV)	试验电压(KV)	持续时间(分)	结  果
10	50	5	良好
35	105	5	良好
110	300	5	良好
