PSKZC变压器空载负载短路测试仪概述

在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目。根据客户实际需求及现场实验条件，仪器具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新换代产品，更是电力部门及变压器厂家的理想检测设备。

二、性能特点

• 本仪器采用大屏幕背光汉字点阵显示屏，变压器的参数直接输入，方便、直观。
• 空载或负载测试数据在屏幕上一次全部显示；负载损耗数据不需人为换算，屏幕上直接显示75度负载损耗值；空载测试时，具有三相平均电压大于400V自动锁存功能，且能随时锁存、解锁数据。
• 该仪器具有打印功能，便于实验人员记录保存数据。
• 该仪器可选配RS232串口，可通过计算机控制测试及显示数据。
• 当测试电流≤50A，测试电压≤500V时，该仪器可直接测试。如需更大测试电流或电压，可外接CT或PT。

三、技术指标及参数

1．电压量程  0~600V（有效值）   精度：0.2级；

2．电流量程  0~60A （有效值）   精度：0.2级；

3．功率精度：0.2级；

4．仪器工作电源 AC220V±10%；

5．仪器外观尺寸 425×173×270（mm3）；

6．环境条件  -10℃~40℃，无淋雨及腐蚀性气体环境；



PSRLC变压器容量特性测试仪概述

随着《GB20052-2020 电力变压器能效限定值及能效等级》的颁布实施，低碳减排工作在电力变压器领域如火如荼的开展。电力变压器能效等级的判定和核查工作，在各环节逐渐展开。市场上急需要一款方便易用的便携类仪器，可以快速测定电力变压器的能耗等级。本仪器应运而生！

本仪器为多功能测量仪器，相当于往常两种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、能效等级、空载损耗、空载电流、负载损耗、阻抗电压等一系列工频参数进行精密的测量。并对各项指标进行了补偿校正，确保各项数据的准确。

本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

功能特点

支持《GB20052-2020 电力变压器能效限定值及能效等级》。根据测试结果中的空载、负载损耗，可以判断，包含但不限于“S20、SBH21、S22、SBH25”、“SCBH17、SCB18、SCBH19”等油浸式、干式变压器能效代号

结合外配电源、调压、升压升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等特性数据

所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高

变压器特性测量中，电压最大量程可达750V，电流最大量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器

可现场测量各种单（选配）三相配变、电变变压器容量，无需另配电源，检测更方便、更快捷

变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围

彩色屏幕、高亮度液晶显示，全中文菜单及操作提示，实现了非常友好的人机对话界面；支持中文输入；

技术参数

1、内置电源输出范围

   电压：0～10V

   电流：0～10A

2、特性测试电源输入范围

   电压：0～750V

   电流：0～100A

3、测试精确度

   电压真有效值、电流真有效值：±0.2%FS；电压平均有效值：±0.5%FS

   功率：±0.5%（CosΦ>0.1）, ±1.0%（0.02<CosΦ<0.1）

4、工作温度

   -20℃～+60℃

5、充电器电源要求

    市电 AC160V～265V

6、绝缘度

    ⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ

⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟

7、体积32cm×25cm×12cm

8、重量2.5㎏

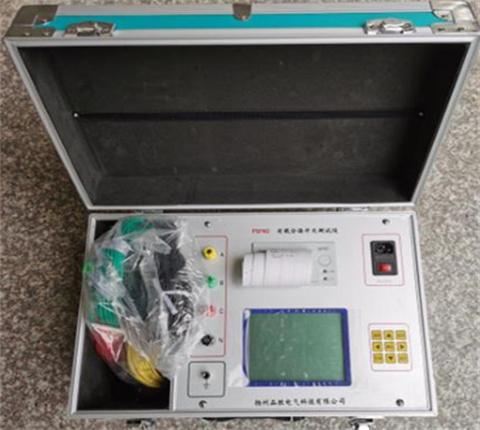

PSFKC变压器有载分接开关测试仪

注意：低压侧要短路接地

一、产品概述:

请在测试前仔细阅读说明书；

为保证测试准确请在使用本仪器前请给电力变压器做消磁，或在做直流电阻测试前试验。变压器有载分接开关测试仪是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.该仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

二、功能特点

• 仪器输出电流大，重量轻；
• 仪器输出开路电压30V，在1A的电流下可以测试30Ω的过渡电阻，
• 能自动计算出过渡电阻值及过渡时间值；
• 具有完善的保护电路，可靠性强；
• 5.7寸的大液晶显示，便于现场操作；
• 具有存储功能，可以分析数据波形。

三、技术参数

输出电流   1.0A/0.5A

测量范围   过渡电阻：0.5Ω～60Ω

   过渡时间：0～250ms

测量精度   过渡电阻：±(5%读数+3字)

   过渡时间：±(0.1%读数+3字)

外形尺寸   340mm×245mm×210mm

仪器重量   7kg

四、使用条件

环境温度   -10℃～50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1Hz

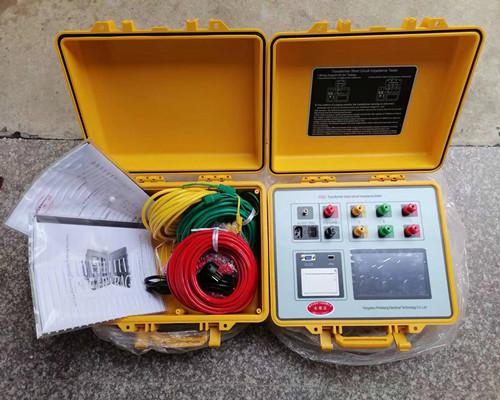

PSDZ变压器短路阻抗测试仪概述

短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的唯一判据。 测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。PSDZ变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。本公司自主研发的 PSDZ变压器短路阻抗测试仪，用于现场和试验室条件下对35KV级及以上主变压器进行短路阻抗测量的仪器。该仪器设计精巧，性能优越，内部采用最新型的单片机测试技术及数字信号处理技术，测量数据准确；外部采用7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作更便捷，同时配备热敏打印机和存储功能，方便数据的打印和存，将所需导出的数据可通过USB转存到计算机；仪器体积小，便于现场使用携带；本仪器输入参数，便可进行单、三相测试并自动计算变压器阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。

二、安全措施

1、使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示；

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动，以免影响测试数据；

3、对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸；

4、测试菜单项选择和实际测试项目及接线要一致；

5、测试过程中，禁止拆除移动测试夹和关断供电线路；

三、性能特点

1、仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流，测量变压器的短路阻抗与铭牌阻抗比较的误差百分比外，还可测量变压器的阻抗、电抗、电阻、电感等值方便用户数据对比，测试结果非常直观；

2、仪器可单相测试，也可三相测试；可手动测试，也可自动测试；

3、一次性接线，不用倒接测试线便可自动完成三相测试；

4、不用外接调压器，便可对被测试品进行测量；

5、仪器不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率，测量阻抗、测量电抗、漏电感、短路阻抗电压等值；

6、零序阻抗适用于高压侧星形接线带中性点的变压器，仪器可同时测量零序阻抗、零序电抗、零序电阻、零序电感；

7、仪器可采用内部电源及外部电源两种供电模式；

8、仪器内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷，同时配置微型打印机可实时打印数据；

9、具有RS232接口，可以将测试数据传输到后台；

10、本机可存储100条测试记录，数据存储以测试保存时间为索引；

11、具有USB接口，可以将测试数据转存到U盘；

12、仪器自带时钟功能，时间可自行校准

四、技术指标

1、电压测量范围：15V～500V

2、电流测量范围：0.5A～50A

3、准确度：

电压误差值：＜0.2%；

电流误差值：＜0.2%；

功率误差值：≤±0.5%( CosΦ>0.1)；≤±1.0%(0.05＜CosΦ＜0.1)；

短路阻抗误差值：≤±0.5%( CosΦ>0.1)；≤±1.0%(0.05＜CosΦ＜0.1)；

4、阻抗测量范围：1Ω～200Ω；

5、工作电源：AC220V±10%；

6、电源频率：50Hz±5Hz；

7、工作温度：-10～40℃；

8、环境湿度：≤80%RH 无结露；

9、海拔高度：1000米以下；

10、外形尺寸：400*340*195mm；

11、整机重量：10kg。

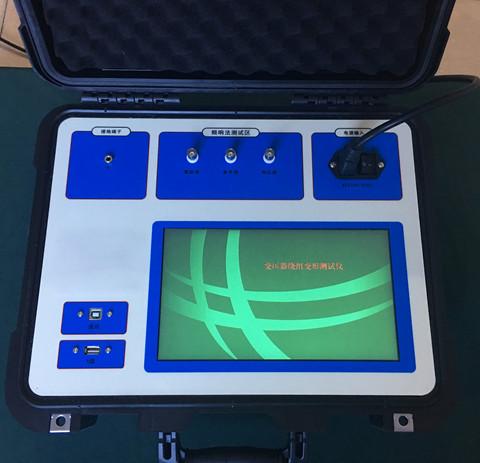

PSBDC变压器变形绕组测试仪（频响法）概述

变压器设计制造完成后，其线圈和内部结构就确定不变，每个线圈的参数也是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间频率响应具有一定可比性。如果变压器在运输和试验过程中如果发生不可逆转的变化，比如：扭曲、鼓包、移位、倾斜、匝间短路、相间短路等，使变压器绕组的分布参数发生变化，改变变压器原有的特征，例如：频率响应发生幅度变化，谐振频点偏移，阻抗变化等。变压器绕组测试仪就是专门测量分析变压器的仪器，通过对变压器频率响应的测量，或者阻抗特性的测量，然后做横向和纵向的对比，可以分析出目标的损坏程度:正常绕组、轻度变形、明显变形、严重变形。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。

我公司设计生产的单机版变压器绕组变形测试仪：是仪依据 《DLT911-2016电力变压器绕组变形的频率响应分析法》，采用频响法，测量分析变压器内部故障。适用于66KV及以上电压等级电力变压器，以及其他特殊用途的变压器。

仪器采用了先进的32位ARM芯片  +  DDS频率合成芯片，配以16位高精度A/D芯片和大尺寸触摸屏LCD，具有体积小、重量轻、精度高、速度快、操作简便等优点。设备可以单机运行，也可以与PC联机运行。

技术特点

同时支持频率法和阻抗法。

32位的ARM处理器和先进的DDS频率合成技术。

16位高精度A/D采样。

USB接口，用于数据转存。

10.1寸彩色LCD中文显示，触摸屏操作。

单机/联操作。单机操作模式，现场无需电脑控制。

联机模式以USB通信线连接至PC机，或者笔记本电脑。

内置打印机，现场打印2D图形和测试结果。

支持横向和纵向数据对比，支持2D、3D和对数图形显示。

内置大容量FLASH存储，一共可存储200组数据，并随时查询或U盘转存。

上位机的客户端，实现数据库的管理，多种图形模式，多条曲线对比，图形缩放，产生pdf报告和打印等。

该仪器完全满足电力标准《DL/T911－2004电力变压器绕组变形的频率响应分析法》，《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》的技术条件。

技术参数

频响法

扫频范围：1KHZ ~ 2000KHZ (2MHZ)。

扫频分辨率：最小0.1khz。

输出信号幅值：20Vp-p

输出频率精度：0.001%

频响范围：-120 dB ~ +20 dB

频响分辨率：0.1 dB

输入阻抗：1MΩ

输出阻抗：50Ω

测量速度：约50秒/相 (1MHZ)
