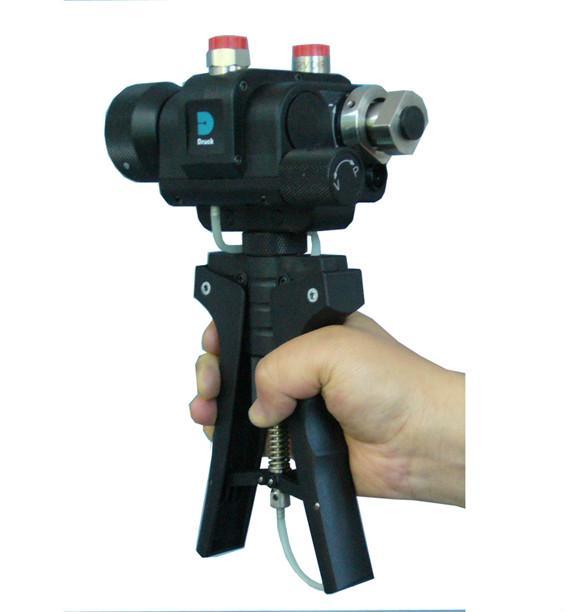

PV411气液压多功能手操泵

PV411气液压多功能手操泵
型号:PV411
品牌:西仪
原产地:中国
类别:电子、电力 / 仪器、仪表 / 压力仪表
标签︰ -
单价: -
最少订量:-

产品描述

简介

PV411多功能手泵能产生真空、气压和液压

气压泵

有一个工作模式切换阀,进行压力/真空之间的切换,使用压力手柄进行打压,容积调节器可以进行压力的微调。

液压泵

有一个工作模式切换阀,进行压力/真空之间的切换,使用容积调节器产生所需要的压力,在手泵上方的储液罐提供液压介质(水/油),过压保护阀可以提供3到70MPa之间的过压保护。

技术指标

压力量程

气压     0~6MPa

真空     0~-0.095MPa

液压      0~70MPa

最大安全工作压力    70MPa

液压介质          蒸馏水或矿基油

液压介质应兼容于:不锈钢、电解铝、腈橡胶、PTFE、聚丙烯、丙烯酸和尼龙

压力接口:1/4BSP内螺纹

重量:1Kg

尺寸:260x135x95mm

*在100KPa时可达到该值,会因当地的大气压力变化而变化。

操作

警告

1. 在打压前,确保所有的压力管路连接正确,设备内部清洁。

2. 确保所有的设备在安全的压力下。

3. 不要超出最大的工作压力。

4. 确保符合相关的安全规定。

备注:推荐使用O型密封圈进行压力连接口的密封

压力/真空结构图

在压力模式下,空气/液体将通过手泵顶部的输入口进入,从两个压力接口输出;在真空模式下,方向正好相反。

手泵连接

可直接连接或作用手泵的附带的压力转换接头实现连接。

压力接头

手泵压力接口的配套接头为G1/4外螺纹,在内部用O型圈或用钢垫圈来实现密封,不使用的压力接口用堵头堵住。

旋转接头

G1/4的旋转接头可连接固定压力接口,用手拧紧即可。

可旋转的手泵头部

手泵头部可旋转140°,现场操作更方便。

注意:在旋转手泵头部的时候,不要用太大的压力。

压力/真空切换阀

压力

顺时针拧到底。

真空

逆时针拧到底。

放空

将阀旋转到中间位置。

警告:为防止损坏手泵,在释放液压时应先旋出容积调节器。

手柄和止冲杆

逆时针旋转止冲杆可以减少单次的进程,顺时针旋转可以增加单次的进程,要得到最大的进程,应顺时针旋转到底。
