活塞式压力计

活塞式压力计
型号:YS--6
品牌:西仪测控
原产地:中国
类别:电子、电力 / 仪器、仪表 / 压力仪表
标签︰活塞式压力计 , 压力天平 , 真空活塞式压力计
单价: -
最少订量:-

产品描述

YS-660250600活塞式压力计说明书

一、用途

    0.05级活塞式压力计(以下简称压力计)、用于检验0.2级活塞式压力计及精密压力表

二、工作原理与基本结构

    压力计的工作原理基于活塞本身重量和加在活塞上的专用砝码重量,作用在活塞面积上所产生的压力与液压容器内产生的压力相平衡。
    压力计系由检验泵和测量系统两部分组成。见图:
    检验泵部分包括手摇泵(11)、油杯(9)及两个阀(6)和(7)。在阀(6)和(7)上装有两端锁母,用以连接被检验的精密压力表。测量系统主要由一个经过精密研磨后具有精确截面的活塞,活塞直接承受底盘上的砝码重量。

三、技术数据
表1

精确度等级 基本误差限
压力值在测量范围下限以下时 压力值在测量范围内时
0.05 测量范围下限的±0.05% 实际测量压力值的±0.05%


     YS-250、600活塞式压力计的承重杆(包括活塞头部)浸入工作液体浮力为5.6g.
     YS-6活塞式压力计,活塞底部与被校表中心液柱差H,表壳外径为φ150㎜,H=109㎜;表壳外径φ160㎜,H=119㎜,表壳外径φ250㎜,H=169㎜,其修正公式△P=Hγ,式中△P为液柱差产生的压力,γ=0.88g/cm3为变压器油的比重。




参数 单位 值力值
0.6MPa 6 MPa 25MPa 60 MPa
测量上限 MPa 0.6 6 25 60 60
测量下限 MPa 0.04 0.1 0.5 1 1
活塞公称面积 cm2 1 0.5 0.2 0.1 0.05
底盘
及活塞
公称
质量
0.4 0.5 1 1 0.5
产生
产压力
MPa 0.04 0.1 0.5 1 1
专用
砝码
公称
质量
0.1;0.5 0.5;2.5 1;5 1;5 0.5;2.5
产生
的压力
MPa 0.01
0.05
0.1
0.5
0.5;2.5 1;5 1;5
数量 6;10 4;11 4;9 4;11 1;11
两端锁母   M20×1.5 M20×1.5 M20×1.5 M20×1.5 M20×1.5
重量 35 65 85 95 75
工作液体   变压器油20℃时运动粘度9~12厘沲酸值不大于0.5毫克KOH/克 癸二酸酯20℃时运动20~25mm2/s,酸值不大于0.05毫克 KOH/克

四、验收与保管
1、用户收到装箱压力计,应先检查压力计包装是否完整;如有损伤,应即查明原因。
2、开箱后拆除衬垫物,检查压力计外观是否完好,说明书、合格证是否齐全,如有缺损,应即通知我厂。
3、压力计应贮藏在室内,其环境温度应为+5~35℃。相对湿度不大于80%;周围空气不应含有腐蚀压力计的有害杂质。
五、安装与使用
1、压力计应放在便于操作的工作台上,利用调整螺钉(4)来校准水平,必须使气泡水平仪的气泡位于中间位置。
2、压力计的工作环境温度20±2℃,周围空气不得含有腐蚀性气体。
3、砝码应放在干燥地点。
4、使用前,首先用油清洗压力计各部分,然后在手摇泵和测量系统的内腔注满传压价质(传压价质不允许混有杂质和污物),并将内腔中的空气排除。
5、旋转手摇泵手轮,检查油路是畅通:若无问题,即可装上被检精密压力表。
6、操作步骤:
(1)打开油杯(9),左旋手轮,使手摇泵的汽缸充满油液。
(2)关闭油杯(9),打开(6)(7)(8)三个阀,右旋手轮,产生初压,使底盘升起,到与指示板的上端相齐为止。见图
(型号YS-6到活塞杆上的刻线与红漆线相重合为止。)
(3)增加砝码重量,使之产生所需之检验压力。增加砝码时,应不断转动手轮,以免底盘下降;操作时,必须使底盘及砝码以不小于30转/分的初角速度按顺时针方向旋转,借以克服摩擦阻力的影响。
(4)检查完毕,左旋手轮,逐步卸去砝码;最后打开油杯,卸去全部砝码。
7、出厂的砝码,底盘及活塞的实际质量系按标准重力加速度计算的,但压力计使用地点的重力加速度与标准重力加速度相差超过0.0005米/秒2时,则质量应予以修正,方能使用。YS-6、YS-60修正后质量按下式计算:   


m= P·A' ·(1+ ρa )(㎏) (1)

ρm

式中:m-专用砝码,带有底盘装置的活塞的质量(㎏):
P-测量的压力值(Pa); 
A'-活塞有效面积(㎡);
g-工厂制造时为标准重力加速度(9.80665m/s2);当在使用地点进行修正时,为当地重力加速度(m/s2);
Pa-空气密度(1.2㎏m3)
Pm-专用砝码,底盘及活塞的材料密度(钢为7.8×103㎏m3),铝为2.7×103㎏m3)YS-250,YS-600修正后重量按下式计算:

Mj= Pj·A'o (1+ ρa )[1+2j-1)λ·Pj] (2)
g ρm

Mj---按次序加载的第j砝码的质量,㎏;
Pj---在参考温度和标准重力加速度下,加载第j块砝码产生的压力值,pa
AO,---在零压力和参考温度下,被检活塞式压力计活塞有效面积,㎡;
g-工厂制造时为标准重力加速度(9.80665m/s2);当在使用地点进行修正时,为当地重力加速度(m/s2);
Λ-活塞、活塞筒组件的压力变形系数,Pa-1; λ=2.8×10-12(Pa-1)
j-砝码的加放顺序。
β-变形系数(Pa-1),β=2.8×10-12(Pa-1)
8、当0.05级压力计的使用环境温度,超出20±2℃,应按下式进行压力修正:
9、△P=P(a1+a2)(20-t)  式中:P-所测压力(Pa);
a1;a2--活塞杆和活塞筒材料的线膨胀系数(铜为0.0000167,铜为0.0000105);
t-环境温度(℃)。
9、压力计的使用,其活塞杆、活塞筒、底盘和砝码等,必须根据压力计的同一出厂编号,配套使用,不能互换。
六、维护与修理
    1、压力计除活塞杆和活塞筒是精密零件,不得轻易拆卸外,其他各部分应定期清洗。清洗及安装时都必须谨慎小心,防止脏物或擦布纤维混入。
    2、油液必须过滤,不许混有杂物脏物;经使用一定时间后,必须更换新油。
    3、不用时必须盖上防尘罩,以免尘埃进入压力计内。
    4、每使用一年,必须送计量机关重新检定。
    5、压力计带有附件5个皮碗,当手摇泵口有泄露时,将压紧螺母松开,用手逆时针摇动退出丝杠,取下活塞旧件,更换皮碗,更换后的皮碗应在径向能自由转动。
七、订货须知
订货必须注明:型号、名称和精确度等级。

注:1MPa=106Pa;1㎡=104cm2

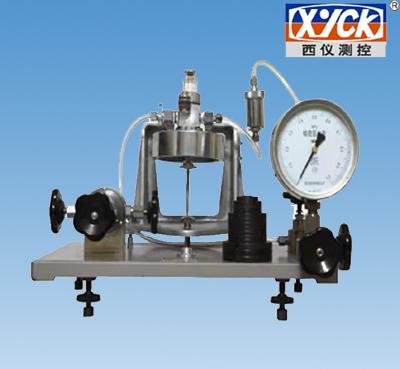

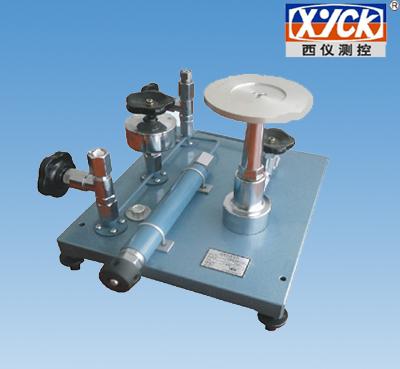

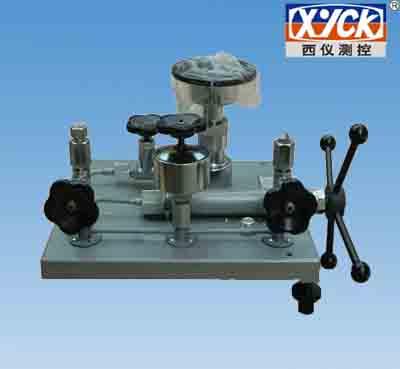

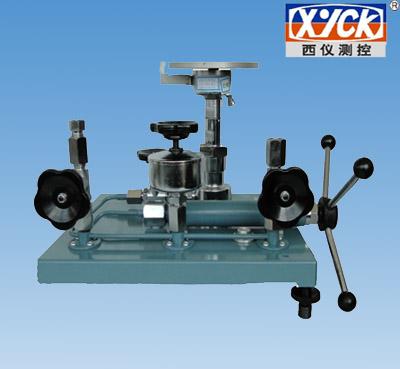

活塞式压力计 1活塞式压力计 2活塞式压力计 3活塞式压力计 4
