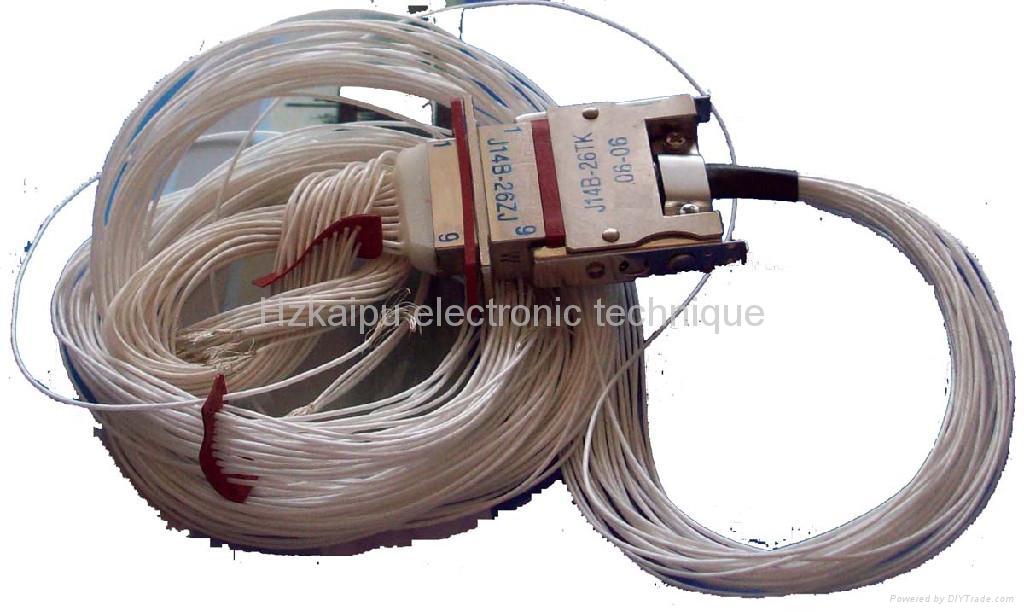

J14B系列军品电连接器

J14B系列军品电连接器
型号:J14B-26+0.3m
品牌:KP
原产地:中国
类别:电子、电力 / 电子元器件 / 端子、连接器
标签︰矩形连接器 , 军品接插件 , 军品连接器
单价: US $142 / 套
最少订量:3 套

产品描述

J14系列小型矩形军品级电连接器属于低频电连接器。J14P系列连接器外壳采用高强度、耐高温、可金属化处理的非金属复合材料注射成型。双保险锁紧机构,是矩形电连接器中兼顾操作快捷、使用可靠的连接锁紧形式。圆角防反插设计。体积小,重量轻。端接形式为焊接该系列产品规格齐全,可分为针式、孔式插头;针式面板式、孔式面板式插座;针式电缆式、孔式电缆式插座等多种规格。另外J14A系列插座还有直插印制板形式和90°弯插印制板形式。J14B为焊好线的产品。
本产品适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统,也可广泛用于各种电子仪器、仪表及电缆间的连接。
一、使用环境条件
工作温度:-55+125
相对湿度:温度为40±2,90%95%
大气压力:101.3kPa1.33Pa
振动:频率为102000Hz,加速度达196m/s2
冲击:980m/s2
加速度:780m/s2
二、主要技术特性
额定电流(A):
接触件插配直径mm
0.8
1
1.5
2
额定电流
3
5
10
15
接触电阻(W):
接触件插配直径mm
0.8
1
1.5
    2
寿命试验前
0.006
0.003
寿命试验后
0.010
0.005
绝缘电阻:
    正常条件下:2000MΩ;
    高温条件下:1000MΩ;
    潮湿条件下:20MΩ;
耐电压:
    正常条件下:800V
    低气压条件下:250V
机械寿命:500 次
三、型号标记示例

举例
插头:J14B系列,51芯普通焊接插针的插头型号为J14B-51TJ
插座:J14B系列,51芯插孔,插孔90°弯式插配印制板,法兰盘为侧面安装的插座型号为J14B-51ZK1B2
使用组合
具有相同改型序号、相同接触件数目的插针式插头与插孔式插座(或插孔式插头与插针式插座)能互配使用。
  如:J14B-51TJ与J14B-51ZK1B2,J14C-26TK与J14C-26ZJL能互配使用。
四、型号规格、外形及安装尺寸
   普通插头与普通焊接电缆式、面板式插座
产品规格︰三、型号标记示例
J14B一般情况下为焊接电线后的J14A
举例
插头:J14B系列,51芯普通焊接插针的插头型号为J14B-51TJ
插座:J14B系列,51芯插孔,插孔90°弯式插配印制板,法兰盘为侧面安装的插座型号为J14B-51ZK1B2
使用组合
具有相同改型序号、相同接触件数目的插针式插头与插孔式插座(或插孔式插头与插针式插座)能互配使用。
  如:J14B-51TJ与J14B-51ZK1B2,J14C-26TK与J14C-26ZJL能互配使用。
四、型号规格、外形及安装尺寸
普通插头与普通焊接电缆式、面板式插座
产品优点︰J14B系列小型矩形军品级电连接器属于低频电连接器。J14P系列连接器外壳采用高强度、耐高温、可金属化处理的非金属复合材料注射成型。双保险锁紧机构,是矩形电连接器中兼顾操作快捷、使用可靠的连接锁紧形式。圆角防反插设计。体积小,重量轻。端接形式为焊接。该系列产品规格齐全,可分为针式、孔式插头;针式面板式、孔式面板式插座;针式电缆式、孔式电缆式插座等多种规格。另外J14B系列插座还有直插印制板形式和90°弯插印制板形式。
本产品适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统,也可广泛用于各种电子仪器、仪表及电缆间的连接。
一、使用环境条件
工作温度:-55~+125℃
相对湿度:温度为40±2℃时,达90%~95%
大气压力:101.3kPa~1.33Pa
振动:频率为10~2000Hz时,加速度达196m/s2
冲击:980m/s2
加速度:780m/s2
二、主要技术特性
绝缘电阻:
正常条件下:2000MΩ;
高温条件下:1000MΩ;
潮湿条件下:20MΩ;
耐电压:
正常条件下:800V
低气压条件下:250V
机械寿命:500 次
主要市场︰全球
参考单价︰142
付款方式︰预付
最小订量︰3
交货日期︰4 周
认可标准︰GJB142A
J14B系列军品电连接器 1J14B系列军品电连接器 2J14B系列军品电连接器 3J14B系列军品电连接器 4J14B系列军品电连接器 5
