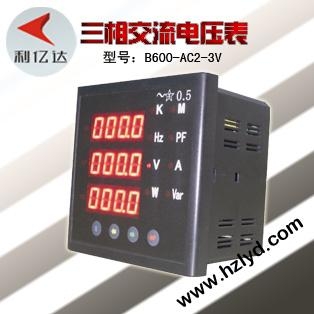

三相交流电压表

型号：	B600-AC2-3V1
品牌：	利亿达
原产地：	中国
类别：	电子、电力 / 仪器、仪表 / 电工仪器仪表
标签︰	数显电压表 , 三相电压表 , 电压测量仪
单价：	¥351 / 件
最少订量：	1 件

发送查询

产品描述

免费咨询热线：4008-890-117

产品名称：三相交流电压表
型号系列：B600-AC2-3V
本表功能：测量并显示三相电压值
可集成功能：RS485通讯，报警功能，4-20输出，可编程

十年品牌代工，质量可靠！科学成本核算，价格公道！
利亿达随时恭候您的垂询！

1、概述

B600三相交流电压表适用于电力电网、自动化控制等领域，用于监测电压参量。产品具有常规测量显示功能，可集成编程功能、DC4～20mA模拟量输出、RS485串行口和开关量输出等功能，可以实现与监控系统的联网或数据的远程传输等功能。仪表采用LED数码管显示形式，具有精度高，电磁兼容性好，性价比高，是电气配套商、工程总包以及“甲方”单位值得信赖的产品。

2、通用技术参数

项目		指标
精度等级		0.5级
显示位数		四位，另加符号位
输入	标称输入	交流：电流1A、5A；电压100V、220V、400V
		直流：0~20mA ；4~20mA ；0-5A；5A以上配分流器输入；0~10V
	过量程	持续：1.2倍，瞬时；电流10倍/5秒，电压2倍/1秒
	频率	50Hz±10%
输出信号		DC4～20mA或RS-485或无源继电器接点
工作电源		AC ( 85～265)V或DC ( 100～275)V
功耗		﹤5VA
绝缘强度		2kV，1分钟（试验电压为交流有效值）
绝缘电阻		≧100MΩ
平均无故障工作时间		≧60000小时
工作条件		环境温度：-25℃～55℃，相对湿度≤95%，无腐蚀气体场所
海拔高度		≦2500米
变送输出		DC4～20mA，负载能力≤500Ω
数字输出		RS485输出，Modbus–RTU协议
报警输出		常开接点输出，250V AC/30V DC，5A

免费咨询热线：4008-890-117

3、三相交流电压表主要外形及开孔尺寸

外形代号	面框尺寸（mm）	屏装配合尺寸（mm）	开孔尺寸（mm）	总长（mm）
外形代号	面框尺寸（mm）	屏装配合尺寸（mm）	开孔尺寸（mm）	总长（mm）
AC1	158*78	150*70	151*71	142
AC2	120*120	110*110	111*111	105
AC3	72*72	66*66	67*67	105
AC5	96*48	90*42	91*45	86
AC6	96*96	90*90	92*92	102
AC7	48*48	44*44	45*45	95
