产品名称：
B600-AC1-1A1 交流数显电流表

产品说明
1、概述

B600-AC1-1A1交流数显电流表适用于电力电网、自动化控制等领域，用于监测电流。该数显电流表产品具有常规测量显示功能，升级产品为智能型，具有可编程功能、DC4～20mA模拟量输出、RS485串行口和开关量输出等功能，可以实现与监控系统的联网或数据的远程传输等功能。仪表采用LED数码管显示形式，具有精度高，电磁兼容性好，外形美观等特点。





注：智能型仪表具有智能按键实现可编程功能，如CT、PT变比设置、波特率、地址、信号输出等设置。

简易型仪表无智能按键，不可进行CT、PT变比等参数设置，订货时需提供此参数。



2、通用技术参数

项目		指标
精度等级		0.5级
数显电流表显示位数		四位，另加符号位
输入	标称输入	交流：电流1A、5A；电压100V、220V、400V 直流：0~20mA；4~20mA；0-5A；5A以上配分流器输入；0~10V
	过量程	持续：1.2倍，瞬时；电流10倍/5秒，电压2倍/1秒
	频率	50Hz±10%
输出信号		DC4～20mA或RS-485或无源继电器接点
工作电源		AC ( 85～265)V或DC ( 100～275)V
数显电流表功耗		﹤5VA
绝缘强度		2kV，1分钟（试验电压为交流有效值）
绝缘电阻		≧100MΩ
平均无故障工作时间		≧60000小时
数显电流表工作条件		环境温度：-25℃～55℃，相对湿度≤95%，无腐蚀气体场所
海拔高度		≦2500米
变送输出		DC4～20mA，负载能力≤500Ω
数字输出		RS485输出，Modbus–RTU协议
报警输出		常开接点输出，250V AC/30V DC，5A



3、数显电流表外形及开孔尺寸

数显电流表外观型号	外形代号	面框尺寸（mm）	屏装配合尺寸（mm）	数显电流表开孔尺寸（mm）	数显电流表总长（mm）	备注

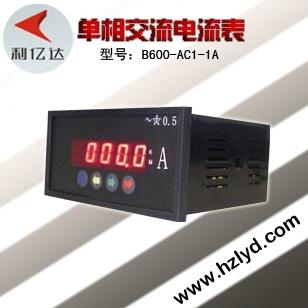

16槽形	1	158*78	150*70	151*71	142
42方形	2	120*120	110*110	111*111	105

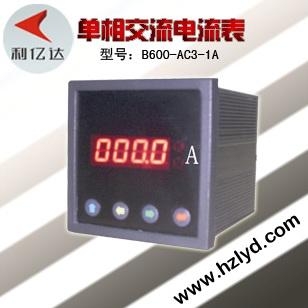

6方形	3	72*72	66*66	67*67	105

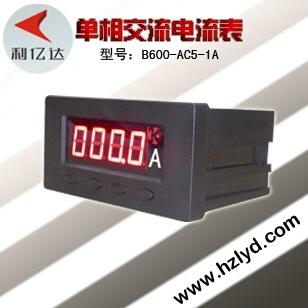

5槽形	5	96*48	90*42	91*45	86
9方形	6	96*96	90*90	92*92	102
微方形	7	48*48	44*44	45*45	95



4、订货须知

订购请标明仪表完整型号及数量，工作电源及额定输入参数，若为简易型数显仪表，还需提供CT或PT变比。例如：

B600-AC6-3A2三相交流数显电流表   2只 ，工作电源：AC220V，输入：5A；

B600-AC1-1A1D单相交流电流表   2只 ，工作电源：AC220V，输入：5A，CT变比100/5；

B600-AC6-3AV1三相交流电流电压组合表   2只 ，工作电源：AC220V，输入：5A/380V；

B600-AC1-1Y2功率因数表   2只 ，工作电源：AC220V，输入：5A/100V；

B600-DC5-1A1直流电流表  2只 ，工作电源：AC220V，输入：4-20mA，显示0-50Hz。





附文



数显电流表分为直流数显电流表和交流数显电流表。

　　直流数显电流表主要采用磁电系电表的测量机构。一般可直直流电流表接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器）。分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流表指示达到最大。对于几安的电流，可在电流表内设置专用分数显电流表流器。对于几安以上的电流,则采用外附分流器。大电流分流器的电阻值很小，为避免引线电阻和接触电阻附加于分流器而引起误差，分流器要制成四端形式，即有两个电流端,两个电压端。若利用环形(或称梯级)分流器，可制成多量程电流表。 交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。电磁系测量机构的最低量程约为几十毫安，为提高量程，要按比例减少线圈匝数，并加粗导线。用电动系测量机构构成电流表时，动圈与静圈并联，其最低量程约为几十毫安。为提高量程，要减少静圈匝数，并加粗导线，或将两个静圈由串联改为并数显电流表联，则数显电流表的量程将增大一倍。用整流式电表测交流电流时,仅当交流为正弦波形时，电流表读数才正确。为扩大量程也可利用分流器。此外，也可用热电式电表测量机构测量高频电流。在电力系统中使用的大量程交流数显电流表多是用5A或1A的电磁系电流表，并配以适当电流变比的电流互感器。
