矿井人员管理系统

矿井人员管理系统
型号:KJ168
品牌:融旺
原产地:中国
类别:安全、防护 / 报警器材及系统
标签︰矿井 , 人员管理 , 报警系统
单价: -
最少订量:-

产品描述


矿井人员管理系统KJ168


[主要关键词:矿井人员管理系统KJ168矿井人员管理系统、矿井安全报警系统]


产品描述


矿井人员管理系统KJ168是采用目前最先进的计算机监控技术、无线技术、网络技术、通讯技术、以及电子应用技术开发出来的。本产品适用于对井下作业人员的工作岗位、计划安排、进出巷道的权限、人员分布、安全物资流动等要素进行严格管理,从而实现对井下作业人员及设备实时、精确的定位,建立一个完整而实时的井下管理信息系统,以达到落实责任、提高安全生产的技术水平、保证安全生产的目的,特别是当灾害发生时能准确快速识别遇险人员具体地点和位置,提高抢险效率和救护效果。


技术结构


矿井人员管理系统KJ168主要由监控主机(主机、备用机各一台)、打印机、避雷器、KJ168-J信息传输接口、KJ168-D矿用读卡分站、KJ168-K识别卡、KWD169隔爆兼本安型电源、和其它必要设备及系统软件组成。


主要功能


创威煤安始终坚持精益求精的科学态度,综合多年来从事煤矿安全监控产品的开发、生产方面的经验,不断吸收国内外计算机应用方面最先进的技术,结合用户的需求对产品不断地进行技术改进,使本系统性能更加稳定可靠,具有以下主要特点:


(1)矿井人员管理系统KJ168为分布式二级架构有线、无线混合网络,高成本的矿用分站需要量较少,可以大量布置低成本的无线矿用读卡分站,从而在低成本的条件下实现井下进行全信号覆盖。


(2)矿井人员管理系统KJ168矿用分站通常安装在井下条件较好的位置,方便于安装和维护的无线矿用读卡分站将信号延伸到条件恶劣的地方,传输电缆发生故障的概率大幅降低,从而大大提高了整个系统的可靠性能。


(3)矿井人员管理系统KJ168可实现双向无线寻呼与救援报警。井下人员可通过标示卡的按钮向地面控制中心发出报警、求救信号(火、水、援),地面控制中心可单一或群发报警信号(火、水、援)到井下人员的标示卡上,通过声音和指示灯的方式实现。


(4)矿井人员管理系统KJ168由于采用最新无线通讯技术,具有很强的扩展性,可以在现有的基础上实现语音通讯、短信息等功能。


(5)矿井人员管理系统KJ168产品齐全,组网灵活,可以采用电缆和光纤组合的布线方式,有线和无线的组合布点方式,能适用各种复杂条件的矿井,适用大、中、小矿井。





2.矿用本安型读卡分站KJ168-D


[主要关键词:矿用本安型读卡分站KJ168-D矿用本安型读卡分站、煤矿井下作业人员管理系统、矿用本质安全型]


产品描述


矿用本安型读卡分站KJ168-D是KJ168煤矿井下作业人员管理系统(简称系统)的一个设备,完成与KJ168-J 矿用分站的数据传输及读取KJ168-K 识别卡信息的功能,该矿用读卡分站为矿用本质安全型,矿用本安型读卡分站KJ168-D防爆标志为ExibI。


执行标准:Q/ZCM019-2009。


主要用途及使用范围


·主要用途:完成与KJ168-J 矿用分站的数据传输及读取KJ168-K 识别卡信息的功能。


·适用范围:在具有甲烷、煤尘爆炸性混合物的煤矿井下。


·适用人员:适用于专业技术人员、操作人员、领导等所有作业人员。


·产品名称及型号


a) 产品名称:KJ168-D 矿用本安型读卡分站


b) 产品型号:KJ168-D。


环境条件


·矿用读卡分站在下列条件下能正常工作:


a) 温度:0℃~+40℃。


b) 相对湿度:不大于95%(+25


c) 气压:80kPa~106kPa。


d) 在具有甲烷、煤尘爆炸性混合物的煤矿井下。


技术特性


·电源电压:DC18V。


·总线传输方式:CAN。


·传输速率:4800bps。


·传输方式:无线半双工。


·工作频率:(868和915)MHz。


·与识别卡之间传输距离:>50m(无阻隔)。


·可识别目标最大移动速度:10米/s。


·与信息传输接口之间最大传输距离:10km。


·双向通讯,无线寻呼功能和报警求援功能。


·外形尺寸:330mm×282mm×85mm。


·系统产品齐全,组网灵活,可以采用电缆和光纤组合的布线方式,有线和无线的组合布点方式,能适用各种复杂条件的矿井,适用大、中、小矿井。

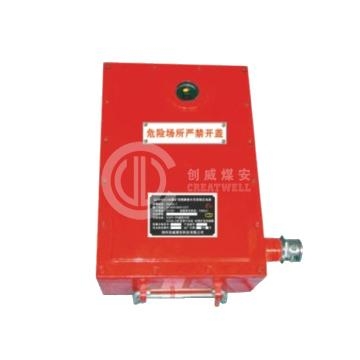

3.煤矿用隔爆兼本安型稳压电源KDW660/18B


[主要关键词:煤矿用隔爆兼本安型稳压电源、煤矿用隔爆兼本安型稳压电源KDW660/18B、隔爆兼本安型稳压电源]


产品描述


创威煤安专业从事矿用安全产品的研发,工程设计、施工服务所有产品严格按国家标准设计,并通过相关检测机构检验,具有检验合格证、防爆合格证、计量证及MA证等相关资质。创威煤安是煤矿用隔爆兼本安型稳压电源KDW660/18B的专业生产提供商。


电源参数:


·交流电源:660V/0.25A、380V/0.5A、127V/1.25A任选一种。


·允许电网波动范围:75%~110%。


·输出电压:DC18V。


·最大输出路数:9路。


·保护电流整定值:<360mA。


·短路电流:<30mA。


·稳压精度<5%(负载状态)。


·纹波电压: <250mV (满载时)。


·允许电缆长度:本安电源与传感器最大传输距离2000m (MHYV系列)。


·分布电阻<12.8Ω/km,分布电感<0.8mH/km。


·分布电容<0.06μF/km


·整机功率:≤160W。


·备用电池采用DX20型24V、7.5Ah镍氢电池组1节电源参数。

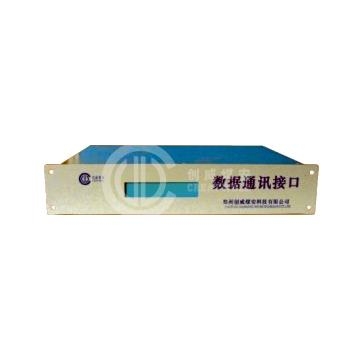

4.信息传输接口KJ168-J


[主要关键词:信息传输接口KJ168-J、煤矿井下作业人员管理系统KJ168、矿用本质安全型]


产品描述


信息传输接口KJ168-J是KJ168煤矿井下作业人员管理系统中的主要设备,用于地面安全场所。监控主机通过接口、通讯信号避雷器与放置在井下的KJ168-D 型矿用本安型读卡分站进行远程通讯,传输接口通过标准RS232 与监控主机通讯,通过CAN 总线信号与分站通讯。信息传输接口KJ168-J的面板上有发光二极管指示工作状态。信息传输接口KJ168-J的防爆型式为一般兼矿用本质安全型,通过接口实现本安电路和非本安电路的电气连接,防止地面中心站设备的非本质安全电压传送到井下。信息传输接口KJ168-J有两路相互独立的数据传输通道。


使用范围


·正常工作环境


a) 环境温度:0~40℃。


b) 最大相对湿度:≤ 95%(+25℃)。


c) 大气压力:80kPa~106kPa。


d) 允许在无瓦斯、煤尘爆炸危险的安全环境中使用。


e) 周围介质无腐蚀性气体。


· 防爆型式:一般兼矿用本安型,防爆标志为“[Exib]Ⅰ”。


技术指标及结构特征


(1)主要技术指标:


·额定工作电压:AC 110~220V。


·接口与计算机通讯:


a) 传输方式:主从、异步、半双工、RS232。


b) 传输速率:4800bps。


c) 通信信号峰-峰值电压: 10V~24V。


d) 通信信号电流峰值: ≤15mA。


e) 最大传输距离:5m。


·接口与分站通讯


a) 传输方式:主从、异步、半双工、CAN。


b) 最大传输距离:10 km (线截面为1.5mm2 MHYV 传输电缆,电缆分布参数设计,分布电容:≤0.06μF/km;分布电感:≤0.8mH/km;直流电阻:≤12.8Ω/km)


c) 传输速率:4800bps。


d) 通信信号峰-峰值电压:1V~7V。


e) 通信信号电流峰值: ≤30mA。


f) 最大接入分站数量:32个。


·本安参数


a) U0:10V。


b) I0:40mA。


c) C0:1.0uF。


d) L0:8mH。


(2)结构特征


a) 接口放置在地面监控室,属于一般兼矿用本安型设备,由地面交流AC110~220V 电源供电,结构简单、美观,连接方便。


b) 接口设有一般兼矿用本质安全型安全栅,实现本安电路与非本安电路电气隔离,防止井上电气设备中的危险能量窜入井下。


c)接口的外壳具有IP21 以上防护等级。


d)接口外形尺寸及重量:外形尺寸:380mm×269mm×70mm 重量:6.2Kg。





5.识别卡KJ168-K


[主要关键词:识别卡KJ168-K、煤矿井下作业人员管理系统、矿用本安型读卡分站KJ168-D]


产品描述


识别卡KJ168-K是煤矿井下作业人员管理系统(简称系统)的一个主要设备,其具有唯一的卡号信息,并以无线方式发送给KJ168-D矿用本安型读卡分站。


识别卡KJ168-K为矿用本质安全型,其防爆标志为ExibI。


执行标准: Q/ZCM020-2009


使用范围


·识别卡在下列条件下能正常工作:


a) 温度:0℃~+40℃。


b) 相对湿度:≤95%(+25


c) 气压:80kPa~106kPa。


d) 在具有甲烷、煤尘爆炸性混合物的煤矿井下。


技术指标及基本功能


(1)基本功能


·识别卡能自动发送唯一编码信息至KJ168-D 矿用本安型读卡分站。


(2)技术指标


·主要电性能:


a) 发射频率:915MHz。


b) 发射功率:≥-35dBm。


c) 接收灵敏度:≤-110dBm。


d) 调制方式:MSK。


e) 工作方式:间隙式。


f) 卡信息能以无线方式发射传送,通讯距离>10 无遮拦)。


·电池组性能:


a)电池型号名称:两节七号碱性电池(规格:1.5V,型号:SIZE AAA 碱性电池)。


b)工作时间:工作时间不小于6 个月。


·本安参数:


 a) 电池最大开路电压U0:3.3V, 电池最大短路电流I0:4.4A。


b)额定工作电压:3.0V,工作电流:≤5mA。


·防爆型式:矿用本质安全型,标志为“ExibI”。


·外形尺寸及重量


a)整机外型尺寸: 68mm×46mm×19mm。


b)整机重量: 约80g。


·外壳材质:ABS 塑料,裸露面积不大于100cm2

矿井人员管理系统 1矿井人员管理系统 2矿井人员管理系统 3矿井人员管理系统 4矿井人员管理系统 5
