煤矿安全监控系统

煤矿安全监控系统
型号:KJ169
品牌:融旺
原产地:中国
类别:安全、防护 / 报警器材及系统
标签︰煤矿监控 , 安全系统 , 安全监控
单价: -
最少订量:-

产品描述


煤矿安全监控系统KJ169


[主要关键词:煤矿安全监控系统KJ169、煤矿安全监控系统、综合性监控系统]


产品描述


煤矿安全监控系统KJ169是针对煤矿井下有害气体、环境参数、通风设施以及机电设备运行状况,进行监测监控的综合性监控系统。该系统严格按照《AQ6201-2006煤矿安全监控系统通用技术要求》等标准设计,技术先进,功能强大,组合方便,适用于大、中、小型煤矿。煤矿安全监控系统KJ169可监测甲烷、一氧化碳,氧气、风速、温度、负压、烟雾、风门开关等环境参数,也可监测煤仓煤位、水仓水位、各种机电设备开停等参数。


技术结构


煤矿安全监控系统KJ169主要由地面和井下两部分组成。地面包括中心站(监控主机和备用机)、数据通信接口装置、通信信号避雷器、计算机软件(包括操作系统、中心站软件、应用程序及其存贮介质)、打印机、UPS电源、大屏幕背投或电视墙、服务器、工作站、网络设备等。井下主要包括各种分站、本安电源、传感器、变送器、执行器、接线盒、传输电缆等。


主要功能


(1)技术先进、多种组合方式煤矿安全监控系统KJ169采用CAN总线传输方式,传输速率快,抗干扰能力强。


(2)煤矿安全监控系统KJ169软件功能强大 系统软件采用客户/服务器体系结构,兼容性及开放性好,可与具有标准接口(如RS232、RS485等采用标准协议)的设备进行无缝连接。


煤矿安全监控系统KJ169具有强大的数据采集功能、先进的数据处理技术,每隔5min形成模拟量传感器的最大、最小及平均值记录,随时统计各分站的通信、供电、报警、断电和复电状态、机电设备开停和运行状态。


报警与控制功能完备:可实现中心站程控或手动强行控制异地断电、分站和传感器就地断电及分站区域断电功能;具有声光、语音报警、报警联动及可通过程控调度通信网对井下局部或全矿井进行语音扩播报警等多种类型的报警功能。


(3)系统兼容性能好、保护原有设备投资该系统可与其他煤矿安全生产监测监控系统保持兼容。


(4)传输网络简单、可靠采用标准网络传输协议,传输速率高,传输误码率低于10-8,不使用中继器传输距离长。


采用电缆高速传输介质,无中继传输距离长,具有防雷、抗电磁干扰的特点。


(5)分站自主性、适应性强。

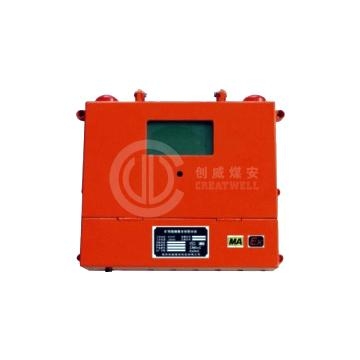

2.矿用隔爆兼本安型分站KJ169-F


[主要关键词:矿用隔爆兼本安型分站KJ169-F、煤矿用隔爆兼本安型稳压电源煤矿安全监控系统KJ169]


产品描述


矿用隔爆兼本安型分站KJ169-F是KJ169型煤矿安全监控系统井下设备的关键组成部分。矿用隔爆兼本安型分站KJ169-F与KDW660/18B 煤矿用隔爆兼本安型稳压电源配套使用,能为各种本安传感器提供本质安全型电源,实时采集传感器信号,经处理后按设定参数执行控制操作。该分站不仅能与地面中心站计算机通讯,将采集值传送到地面中心站,也可执行中心站发出的各种远程控制指令。


煤矿用隔爆兼本安型稳压电源为矿用本质安全型产品,防爆标志为:ExibI,可应用于煤矿有瓦斯和粉尘爆炸的危险场所中。


矿用隔爆兼本安型分站KJ169-F可以连续监测矿井的各种环境参数及设备开停状态,如甲烷、一氧化碳、风速和设备开停等。分站和地面中心站进行信息交换,及时将监测到的各种参数及状态传送给地面中心站,并执行中心站发送的各种命令。分站本身也可以独立使用,监测和显示各测点信息,发出报警和断电控制信号。通过设置,具有风电甲烷闭锁功能。


警告:与分站相连的所有电路和电气设备必须是本质安全型电气设备,且必须经过安全检验机关检验合格后才能配用。


使用范围


·环境温度:0℃~+40℃。


·相对湿度:≤98%(+25


·大气压力:80kPa~106kPa。


·在有甲烷、煤尘爆炸性混合物的煤矿井下。


技术指标及主要功能


(1)主要功能:


·监测低浓甲烷、一氧化碳、风速、高浓度甲烷、温度、压力等环境参数。


·监测风门开关,设备开/停状态和皮带运输机的开关等各种开关状态参数。


·每个分站与中心站通讯,受中心站控制,执行中心站的各种控制命令,并将分站的各种监测参数和工作状态传送给中心站。


·分站(包括电源箱)能独立工作,实现报警、断电和风电闭锁等控制功能。


·在不超过电源额定负载的前提下,可以接入16 个传感器(前8 路模拟量输入或开关量输入可以互换,后8 路为开关量输入),最多可以输出3 组控制信号。


(2)技术指标:


·分站容量具有16路本质安全传感器接口,每路接口能兼容模拟量及开关量传感器,并为传感器提供本质安全电源。


·模拟量输入信号类型 频率型:200Hz~1000Hz。


·开关量输入信号制式: 电流信号:1mA/5mA。


·模拟量监测误差(不包括传感器)不高于0.5%。


·与主机的数据传输速率: 5000波特。


·与主机的数据传输的最大距离为10Km。


·三路断电控制输出,能实现就地断电和远程断电控制。


·工作环境: 环境温度:0℃~40℃相对湿度:<95%RH。


·大气压力:80 kPa~106 kPa 。


·外形尺寸(长×宽×高):350mm×300mm×100mm。





3.煤矿用隔爆兼本安型稳压电源KDW660/18B


[主要关键词:煤矿用隔爆兼本安型稳压电源、煤矿用隔爆兼本安型稳压电源KDW660/18B、隔爆兼本安型稳压电源]


产品描述


创威煤安专业从事矿用安全产品的研发,工程设计、施工服务所有产品严格按国家标准设计,并通过相关检测机构检验,具有检验合格证、防爆合格证、计量证及MA证等相关资质。创威煤安是煤矿用隔爆兼本安型稳压电源KDW660/18B的专业生产提供商。


电源参数:


·交流电源:660V/0.25A、380V/0.5A、127V/1.25A任选一种。


·允许电网波动范围:75%~110%。


·输出电压:DC18V。


·最大输出路数:9路。


·保护电流整定值:<360mA。


·短路电流:<30mA。


·稳压精度<5%(负载状态)。


·纹波电压: <250mV(满载时)。


·允许电缆长度:本安电源与传感器最大传输距离2000m (MHYV系列)。


·分布电阻<12.8Ω/km,分布电感<0.8mH/km。


·分布电容<0.06μF/km


·整机功率:≤160W。


·备用电池采用DX20型24V、7.5Ah镍氢电池组1节电源参数。





4.传输接口KJ169-J


[主要关键词:传输接口KJ169-J、传输接口]


产品描述


创威煤安专业从事矿用安全产品的研发,工程设计、施工服务所有产品严格按国家标准设计,并通过相关检测机构检验,具有检验合格证、防爆合格证、计量证及MA证等相关资质。创威煤安是传输接口KJ169-J的专业生产提供商。


∮主要性能指标:


·电源参数


供电电压:AC110~220V 功率:< 20W。


·通讯指标:


 a) 传输接口与中心站计算机通讯口:通讯方式:RS232,应答方式 传输速率:9600 bps。


b) 传输接口与分站通讯口:


   通讯方式:CAN,主动轮询扫描方式。


   传输速率:5000 bps 最大传输距离:< 15km。


   通讯信号最高开路电压峰值:≤5VDC。


   通讯信号短路电流幅值:<95mA 。





5.红外甲烷传感器GJG10H


[主要关键词:红外甲烷传感器GJG10H智能甲烷检测仪器、红外甲烷传感器]


产品描述


红外甲烷传感器GJG10H是我公司生产的新型智能甲烷检测仪器,本机采用最新的非色散红外(NDIR


技术,并且该传感器采用本安电路设计,红外遥控调校,主要适用于监测煤矿井下环境中的瓦斯浓度。


外甲烷传感器GJG10H与普通的催化燃烧、电化学、光离子、半导体等技术相比,具有优异的特性。不仅克服了催化原理传感器标定周期短、容易中毒等现象,并且具有检测灵敏度高,稳定性好,测量范围宽,反应速度快,标定周期长、不受其它气体影响、免开盖红外遥控调校,使用寿命长、操作方便等优点。红外甲烷传感器GJG10H根据不同气体对红外光吸收不同的原理来测试目标气体浓度。然后将空气中甲烷气体浓度信号转化为数字信号显示,采用(200~1000Hz频率信号输出方式,具有传输距离远、抗干扰性能好等特点。


主要用途及使用范围


·主要用途:检测甲烷气体浓度。


·适用范围:甲烷传感器适用于在煤矿井下采掘工作环境中,进行气体安全检测报警。


·适用人员:适用于专业技术人员、操作人员、领导等所有作业人员。


·产品名称及型号


a) 产品名称:红外甲烷传感器


b) 产品型号:GJG10H。


·环境条件


a) 温度:0℃~+40℃。


b) 相对湿度:≤98%(+25


c) 相对压力:80kPa~116kPa。


d) 适用于煤矿井下有甲烷、煤尘爆炸性混合物环境。


技术指标及主要功能


(1)主要功能:


·由关联的设备向传感器提供直流电源,传感器向配接设备提供连续的测量信号。


·传感器具有显示功能。


·传感器监测的数值达到设定的报警值时,能自动发出声光报警信号。


(2)技术指标:


·采样方式:自然扩散。


·测试范围:(0~10.0%)CH4。


·测量误差:0.00~1.00%CH4 ±0.10%CH4。


1.00~3.00%CH4 真值±10%。


3.00~4.00%CH4 ±0.3%CH4。


4.00~10.0%CH4 真值±10%。


·显示方式:4 位LED 数码管显示;数码管第一位指示报警状态;红外遥控调校。


·响应时间:T90<30s。


·报警点值: 1.00%CH4(可调)。


·防爆型式:ExibⅠ(矿用本安型)。


·电源:DC18V。


·本安参数:Ui:DC 18.1V;Ii:150mA; Ci:0.2nF;Li:0mH。


·输出信号:频率200Hz~1000Hz(脉冲宽度不小于0.3ms)。


·工作电流:≤150mA(18V)。


·传输距离:最大传输距离为2000m(单芯截面积为1.5mm2 时)。


·电缆的分布电容:≤0.06uF/km,分布电感:≤0.8mH/km,直流电阻12.8Ω/km。





6.红外甲烷传感器GJG100H


[主要关键词:红外甲烷传感器GJG100H、红外甲烷传感器]


产品描述


创威煤安专业从事矿用安全产品的研发,工程设计、施工服务所有产品严格按国家标准设计,并通过相关检测机构检验,具有检验合格证、防爆合格证、计量证及MA证等相关资质。创威煤安是红外甲烷传感器GJG100H的专业生产提供商。


技术指标


·检测原理:非色散红外原理。


·采样方式:自然扩散。


·测试范围:(4~100%)CH4。


·测量误差:4.00~40.0%CH4 真值±10%。


40.0~100%CH4 量程上限±l0%。


·显示方式:4位LED数码管显示;数码管第一位指示。


·报警状态;红外遥控调校。


·响应时间:T90<30s。


·报警点值: 30.0%CH4(可调)。


·电 源:DC 9~24V。


·输出信号:频率200Hz~1000Hz(脉冲宽度不小于0.3ms)。


·工作电流:≤100mA(18V)。


·传输距离:最大传输距离为2000m(单芯截面积为1.5mm2时)。





7.煤矿用一氧化碳传感器GTH1000


[主要关键词:一氧化碳传感器GTH1000智能一氧化碳检测仪器、气体安全检测报警、一氧化碳传感器]


产品描述


一氧化碳传感器GTH1000是我公司生产的新型智能一氧化碳检测仪器,本机采用高性能进口电化学气


敏元器件和单片微控制器技术,该传感器采用本安电路设计,红外遥控调校,适用于煤矿井下采掘工作面,


回风巷道,机电硐室等有一氧化碳气体环境中,能够对一氧化碳浓度进行连续检测。该报警仪具有良好的


重复性和温湿度特性、检测灵敏度高,稳定性好,测量范围宽,兼容性强,免开盖红外遥控调校,使用寿


命长、操作方便等优点。GTH1000 型一氧化碳传感器适用于煤矿井下采掘工作面,回风巷道,机电硐室等


有一氧化碳气体环境中进行气体安全检测报警。


一氧化碳传感器GTH1000可单独或与监控分站配套使用。


主要用途及使用范围


·主要用途:检测一氧化碳气体浓度。


·适用范围:一氧化碳传感器GTH1000适用于煤矿井下采掘工作面,回风巷道,机电硐室等有一氧化碳气体环境中进行气体安全检测报警。


·适用人员:适用于专业技术人员、操作人员、领导等所有作业人员。


·产品名称及型号


a) 产品名称:一氧化碳传感器


b) 产品型号:GTH1000。


·环境条件:


a) 温度:0℃~+40℃。


b) 相对湿度:≤98%(+25


c) 相对压力:80kPa~116kPa。


d) 适用于煤矿井下有甲烷、煤尘爆炸性混合物环境。


技术指标及主要功能


(1)主要功能:


·由关联的设备向传感器提供直流电源,传感器向配接设备提供连续的测量信号。


·传感器具有显示功能。


·传感器监测的数值达到设定的报警值时,能自动发出声光报警信号。


(2)技术指标:


·检测原理:电化学式。


·采样方式:自然扩散。


·测试范围:0~1000×10-6(显示0~999×10-6)。


·测量误差:0~100 ×10-6 ±4 ×10-6。


100~500 ×10-6 测量值的±5%。


500 ×10-6 测量值的±6%


·显示方式:4位LED数码管显示;数码管第一位指示。


·报警状态:红外遥控调校。


·响应时间:T90<35s。


·报警点值:24×10-6 (在5~500范围可调)。


·电 源:DC 9~24V。


·输出信号:频率200Hz~1000Hz(脉冲宽度不小于0.3ms)。


·工作电流:≤50mA(18V)。


·传输距离:最大传输距离为2000m(单芯截面积为1.5mm2时)。





8.甲烷传感器GJC4


[主要关键词:甲烷传感器GJC4甲烷传感器、智能甲烷检测仪器、气体安全检测报警]


产品描述


甲烷传感器GJC4是我公司生产的新型智能甲烷检测仪器,甲烷传感器GJC4采用高性能催化燃烧气敏元器件和单片微控制器技术,甲烷传感器GJC4采用本安电路设计,红外遥控调校,适用于煤矿井下采掘工作面,回风巷道,机电硐室等有瓦斯爆炸气体环境中,能够对瓦斯浓度进行连续检测。甲烷传感器GJC4具有良好的重复性和温湿度特性、检测灵敏度高,稳定性好,测量范围宽,兼容性强,免开盖红外遥控调校,使用寿命长、操作方便等优点。甲烷传感器GJC4适用于煤矿井下采掘工作面,回风巷道,机电硐室等有瓦斯爆炸气体环境中进行气体安全检测报警。





主要用途及使用范围


·主要用途:检测甲烷气体浓度。


·适用范围:甲烷传感器GJC4适用于煤矿井下采掘工作面,回风巷道,机电硐室等有瓦斯爆炸气体环境中进行气体安全检测报警。


·适用人员:适用于专业技术人员、操作人员、领导等所有作业人员。


·产品名称及型号


a) 产品名称:甲烷传感器。


b) 产品型号:GJC4。


·环境条件:


a) 温度:0℃~+40℃。


b) 相对湿度:≤98%(+25


c) 相对压力:80kPa~116kPa。


d) 适用于煤矿井下有甲烷、煤尘爆炸性混合物环境。


技术指标及主要功能


(1)主要功能:


·由关联的设备向传感器提供直流电源,传感器向配接设备提供连续的测量信号。


·传感器具有显示功能。


·传感器监测的数值达到设定的报警值时,能自动发出声光报警信号。


(2)技术指标:


·检测原理:催化燃烧式。


·采样方式:自然扩散。


·测试范围:(0~4.00%)CH4。


·测量误差:0.00~1.00%CH4 ±0.10%CH4


            1.00~3.00%CH4 真值±10%


            3.00~4.00%CH4 ±0.3%CH4


·显示方式:4位LED数码管显示;数码管第一位指示。


·报警状态;红外遥控调校。


·响应时间:T90<20s。


·报警点值: 1.00%CH4(范围在0.2~4.00)。


·电 源:DC 9~24V。


·输出信号:频率200Hz~1000Hz(脉冲宽度不小于0.3ms)。


·工作电流:≤60mA(18V)。


·传输距离:最大传输距离为2000m(单芯截面积为1.5mm2)。





9.煤矿用高低浓度甲烷传感器GJC4/40


[主要关键词:煤矿用高低浓度甲烷传感器GJC4/40煤矿用高低浓度甲烷传感器、智能甲烷检测仪器、甲烷传感器]


产品描述


煤矿用高低浓度甲烷传感器GJC4/40是我公司生产的新型智能甲烷检测仪器,煤矿用高低浓度甲烷传感器GJC4/40采用高性能催化燃烧气敏元器件和单片微控制器技术,煤矿用高低浓度甲烷传感器GJC4/40采用本安电路设计,红外遥控调校,适用于煤矿井下采掘工作面,回风巷道,机电硐室等有瓦斯爆炸气体环境中,能够对瓦斯浓度进行连续检测。该报警仪具有良好的重复性和温湿度特性、检测灵敏度高,稳定性好,测量范围宽,兼容性强,免开盖红外遥控调校,使用寿命长、操作方便等优点。煤矿用高低浓度甲烷传感器GJC4/40适用于煤矿井下采掘工作面,回风巷道,机电硐室等有瓦斯爆炸气体环境中进行气体安全检测报警。


主要用途及使用范围


·主要用途:检测甲烷气体浓度。


·适用范围:GJC4/40 煤矿用高低浓度甲烷传感器适用于煤矿井下采掘工作面,回风巷道,机电硐室等有瓦斯爆炸气体环境中进行气体安全检测报警。


·适用人员:适用于专业技术人员、操作人员、领导等所有作业人员。


·产品名称及型号:


a) 产品名称:煤矿用高低浓度甲烷传感器


b) 产品型号:GJC4/40


·环境条件:


a) 温度:0℃~+40℃。


b) 相对湿度:≤98%(+25


c) 相对压力:80kPa~116kPa。


d) 适用于煤矿井下有甲烷、煤尘爆炸性混合物环境。


技术指标及主要功能


(1)主要功能:


·由关联的设备向传感器提供直流电源,传感器向配接设备提供连续的测量信号。


·传感器具有显示功能。


·传感器监测的数值达到设定的报警值时,能自动发出声光报警信号。


(2)技术指标:


·检测原理:催化燃烧式。


·采样方式:自然扩散。


·测试范围:(0~40.0%)CH4。


·测量误差:0.00~1.00%CH4 ±0.10%CH4。


1.00~3.00%CH4 真值±10%。


3.004.00%CH4 ±0.3%CH4


4.0040.0%CH4 真值±10%。


·显示方式:4LED数码管显示;数码管第一位指示。


·报警状态;红外遥控调校。


·响应时间:T9020s


·报警点值: 1.00%CH4(可调整)


·电源:DC 924V


·输出信号:频率200Hz1000Hz(脉冲宽度不小于0.3ms)。


·工作电流:≤100mA18V)。


·传输距离:最大传输距离为2000m(单芯截面积为1.5mm2时)。





10.煤矿用氧气传感器GYH30


[主要关键词:煤矿用氧气传感器GYH30煤矿用氧气传感器、智能氧气检测仪器]


产品描述


煤矿用氧气传感器GYH30是我公司生产的新型智能氧气检测仪器,煤矿用氧气传感器GYH30采用高性能进口电化学气敏元器件和单片微控制器技术,煤矿用氧气传感器GYH30采用本安电路设计,红外遥控调校,适用于煤矿井下采掘工作面,回风巷道,机电硐室等有氧气体环境中,能够对氧气浓度进行连续检测。煤矿用氧气传感器GYH30具有良好的重复性和温湿度特性、检测灵敏度高,稳定性好,测量范围宽,兼容性强,免开盖红外遥控调校,使用寿命长、操作方便等优点。煤矿用氧气传感器GYH30适用于煤矿井下采掘工作面,回风巷道,机电硐室等氧气环境中进行气体安全检测报警。


煤矿用氧气传感器GYH30可单独或与监控分站配套使用。


主要用途及使用范围


·主要用途:连续检测氧气气体浓度。


·适用范围:煤矿用氧气传感器GYH30适用于煤矿井下采掘工作面,回风巷道,机电硐室等氧气环境中进行气体安全检测报警。


·适用人员:适用于专业技术人员、操作人员、领导等所有作业人员。


·产品名称及型号:


a) 产品名称:煤矿用氧气传感器


b) 产品型号:GYH30


·环境条件:


a) 温度:0℃~+40℃。


b) 相对湿度:≤98%(+25


c) 相对压力:80kPa~116kPa。


d) 适用于煤矿井下有甲烷、煤尘爆炸性混合物环境。


技术指标及主要功能


(1)主要功能:


·由关联的设备向传感器提供直流电源,传感器向配接设备提供连续的测量信号。


·传感器具有显示功能。


·传感器监测的数值达到设定的报警值时,能自动发出声光报警信号。


(1)技术指标:


·检测原理:电化学式。


·采样方式:自然扩散。


·测试范围:(0~30.0)%O2


·测量误差:±3% F.S。


·显示方式:4 位LED 数码管显示;数码管第一位指示报警状态;红外遥控调校。


·响应时间:T90<20s。


·报警点值:18.0 %O2 (可调)。


·防爆方式:ExibⅠ(矿用本安型)。


·电源:DC 9~24V。


·本安参数:Ui:DC 18.5V;Ii:30mA; Ci:0.7nF;Li:0mH。


·输出信号:频率200Hz~1000Hz(脉冲宽度不小于0.3ms)。


·工作电流:≤50mA(18V)。


·传输距离:最大传输距离为2000m(单芯截面积为1.5mm2 时)。


·电缆的分布电容:≤0.06uF/km,分布电感:≤0.8mH/km,直流电阻12.8Ω/km。




煤矿安全监控系统 1煤矿安全监控系统 2煤矿安全监控系统 3煤矿安全监控系统 4煤矿安全监控系统 5
